路虎柴油机进气泄漏烟雾测试封堵盘

　　柴油越野车在长期越野、涉水和高温机舱环境下，进气管路、中冷器接口、涡轮壳体及橡胶软管容易出现微小漏气。此类故障不会立刻造成机械失效，却会使空气流量计量偏离实际进气量，ECU喷油量与空气量失配，最终表现为怠速不稳、加速迟滞、黑烟增加或故障码间歇出现。维修现场若只靠听声、喷检漏液或逐段拆管，往往很难定位位于护板内侧、线束后方或软管褶皱处的漏点。

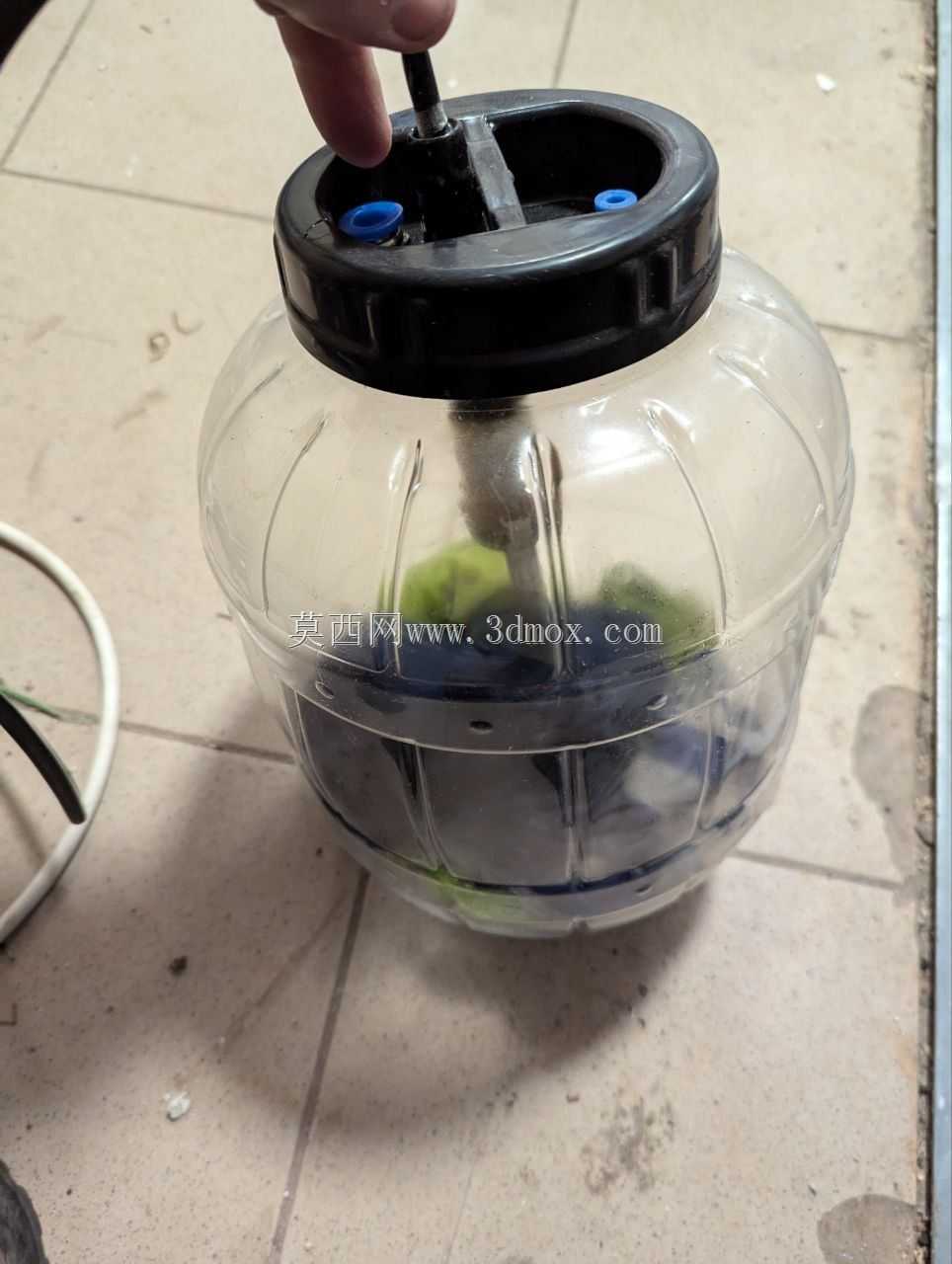

　　这套封堵结构面向路虎Discovery 3（LR3）柴油机的进气诊断场景，核心思路是在烟雾机向封闭进气管路送入低压烟雾时，把一个便于接近的进气端口可靠封住，使烟雾只能从真正存在缝隙的位置逸出。与直接用手、布团或普通橡胶塞堵口不同，圆盘式封堵件能够覆盖较大的开口面，并通过柔性边缘贴合不太平整的金属或塑料端面。

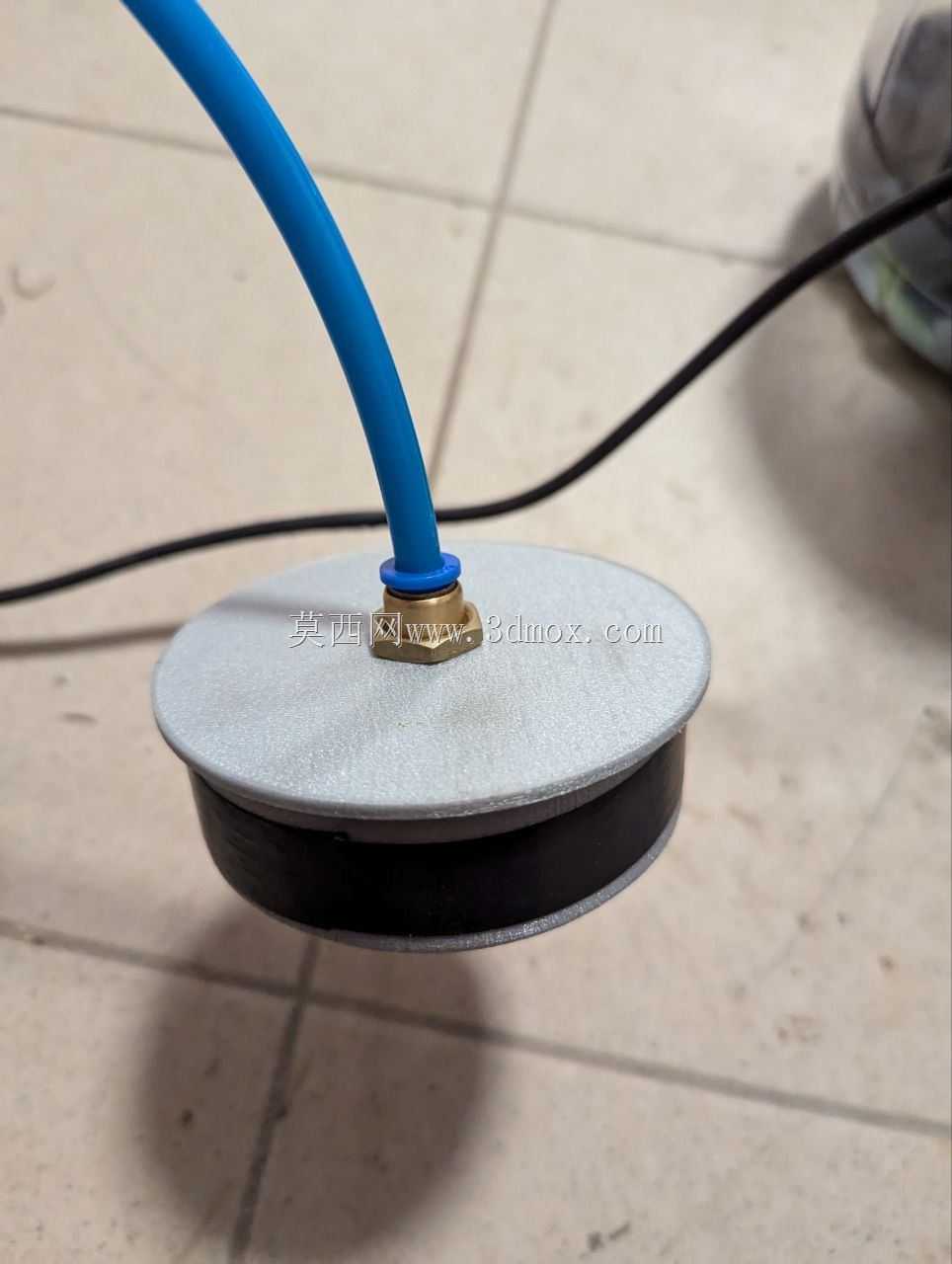

　　结构上，主体采用薄圆盘外形，盘面承担支撑和压合作用，外缘设置一圈黑色弹性密封层。密封层略低于金属盘面，受压后产生连续接触带，既能适应端口周边的轻微油污、划痕和铸造斜度，也能避免硬质圆盘直接刮伤配合面。圆盘中心布置金属接头，蓝色软管从接头处引出，用于接入烟雾发生设备或作为压力/烟雾通路。接头与盘面之间保留压紧和密封过渡区域，装配时不需要复杂卡具，维修人员可单手扶盘、另一只手调节软管或观察漏点。

　　外形尺寸的确定主要服务于现场操作边界。封堵盘直径需要大于目标进气口的有效开口，使密封带落在端口外侧平整面上；同时盘体不能过大，以免与机舱内的空气滤清器壳体、散热管路、线束插头发生干涉。盘厚控制在较薄范围内，目的是在端口前方空间狭窄时仍能放入，并让软管以较小弯曲半径离开盘面。中心接头高度不宜过高，否则盖上发动机装饰罩或靠近风扇区域时会产生碰撞；但也必须留出扳手拧紧和软管插拔的空间。

　　从使用流程看，诊断时先找到合适的进气侧开口，将圆盘弹性面压向端口，再通过软管送入低压烟雾。管路内部压力不需要很高，重点是让烟雾在整个进气通道中均匀填充。若涡轮进口、中冷器管箍、EGR接口或真空管路存在泄漏，烟雾会在对应位置持续冒出。圆盘本身并不参与发动机正常工作，它属于维修辅助工装，因此设计优先级不是承受高温和长期振动，而是快速定位、重复使用、密封可靠和不损伤零件。

　　建模时需要重点表达三层关系：第一层是刚性圆盘与弹性密封圈的包边或粘接边界，保证密封层在受压时不会整体滑移；第二层是中心接头、垫片和盘面之间的同轴关系，接头轴线应尽量垂直于封堵面，使软管拉力不会把盘体一侧掀起；第三层是软管弯曲半径与机舱空间的匹配，蓝色管路在模型中保留了自然弧度，便于检查实际操作时是否会与发动机罩、锁支架或散热风扇摩擦。

　　密封材料的选择偏向耐油、耐温和可压缩的橡胶类材质。维修车间里进气口表面常残留灰尘、油雾和水渍，若材料过硬，微小颗粒会夹在密封面之间形成漏气通道；若材料过软，则盘体压上后边缘过度变形，反而可能使烟雾从盘边排出。较合理的方式是让金属盘提供平面度和支撑，橡胶圈提供约毫米级的压缩补偿，中心接头则采用金属件承受软管插拔力。

　　在实际检修中，这类工装还能减少盲目拆卸。路虎柴油机机舱布局紧凑，中冷器管和进气管多处被护板、支架和线束遮挡，逐段拆开不仅耗时，也可能破坏原有卡箍的密封状态。使用烟雾封堵盘后，可以在总成状态下观察烟雾走向，先锁定大致区域，再只拆除影响漏点确认的少数部件。对于涡轮后压力管路，低压烟雾还能暴露卡箍松动、软管老化裂纹、密封垫错位等常见问题。

　　三维结构设计时，盘面不宜做成完全平的薄饼而无加强考虑。虽然工作压力低，但手部按压和软管牵拉会在中心接头附近形成局部弯矩，若盘体过薄，中心区域可能拱起，导致外圈密封压力不均。可在接头周围设置小范围凸台或加厚区，让载荷从接头传递到盘体，再均匀分布到外缘密封带。盘边则应保持圆滑，避免锐边割伤橡胶软管或维修人员手套。

　　安装边界方面，需要确认封堵位置周围至少留出盘径加上手指握持的空间；软管出口方向应避开高温涡轮壳体和运动部件。若目标端口附近有突出螺栓，可在盘面布局阶段检查压合时盘底是否与螺栓头干涉，必要时通过调整接头位置或增加局部避让槽解决。由于该工装以压贴方式工作，不需要与发动机零件形成螺纹硬连接，因而对不同批次端口的微小尺寸差异有较好适应性。

　　整体来看，该模型把简单的封堵动作拆成刚性支撑、弹性密封、管路接入和现场避让四个工程要点。它没有复杂传动机构，却对尺寸协调性和维修可达性要求明确：盘太小封不住，盘太大放不进；接头太短不好接管，接头太长容易碰罩盖；密封层太硬贴不平，太软又会失稳。把这些边界在三维数模中提前核对，能够让烟雾检漏过程更稳定，也能帮助维修人员在不大量拆解机舱的情况下快速判断进气系统漏气位置。
