适配丰田花冠的15槽机滤拆装专用工具

　　在汽车常规维保作业里，机油滤清器的拆装是每次换油流程中绕不开的工序，早年维修师傅常用的链式扳手、三爪扳手虽然通用性强，但遇到机舱布局紧凑、机滤安装位置靠近周边管线或结构件的车型时，很容易出现打滑、刮蹭周边部件的问题，甚至会因为施力角度不对拧变形机滤外壳，造成旧机油泄漏污染机舱，或是新机滤安装时扭矩不均导致密封失效漏油。这款15槽的专用拆装工具，就是针对这类维保痛点开发的适配型工装，核心适配场景是丰田花冠车型的机油滤清器拆装作业，也可兼容同规格槽型、同尺寸边界的其他机型机滤操作。

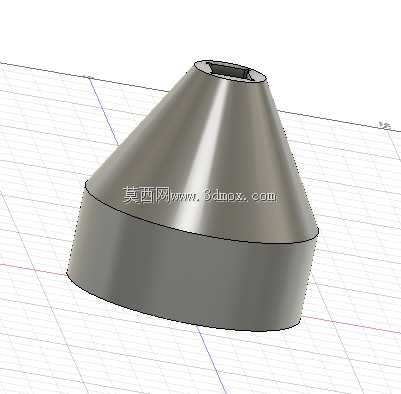

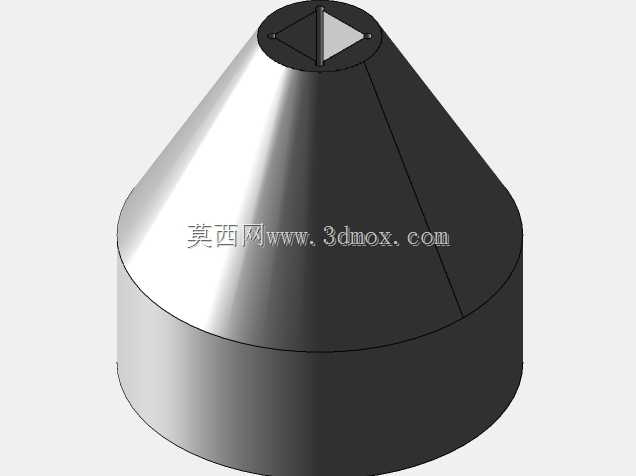

　　从结构形态来看，整体采用截锥形的一体结构设计，大端开口朝向机滤安装侧，内圈加工有和机滤端盖15个卡槽完全匹配的卡齿，小端设置有标准的方驱接口，可直接对接常规棘轮扳手、扭力扳手或者加长接杆，不需要额外搭配转换接头。这种锥面过渡的结构不是随意设计的，一方面是为了在套入机滤端盖时起到导向作用，维修作业时不需要完全目视对准卡槽，顺着锥面滑入就能自然卡合对位，尤其是在机舱光线差、操作空间狭窄的工位上，能大幅减少对位耗时，避免反复调整工具蹭到手上的油污或是机舱内的高温部件；另一方面锥面结构相比直筒式的帽式机滤扳手，整体刚性更好，施力时的应力会沿着锥面均匀分散到整个侧壁，不会出现直筒结构常见的端口变形、卡齿崩裂的问题，即使用加长杆施加较大的拆卸扭矩，也能保证卡齿和机滤卡槽完全贴合，不会出现打滑滑脱的情况。

　　做参数化建模的时候，核心的匹配尺寸是经过反复校核的：大端的内圈直径刚好贴合机滤端盖的外径，间隙控制在0.2mm以内，既保证套入时不会有明显旷量，也不会因为尺寸公差导致卡滞套不进去；15个卡齿的齿形角度和机滤卡槽完全一致，齿顶做了微小的圆角处理，避免硬接触时刮伤机滤端盖的漆面，也能减少卡齿自身的应力集中，提升工具的使用寿命；小端的方驱接口采用行业通用的1/2英寸标准方头，带钢珠卡位槽，接上扳手后不会轻易脱落，不管是拆卸时的逆时针大扭矩施力，还是安装时的顺时针定扭矩紧固，都能保证力的传递稳定。这里要注意的是，整个模型的参数化关联是做了全特征绑定的，尤其是锥面过渡处的圆角、卡齿的拔模角度都是和整体尺寸联动的，如果随意修改大端直径、锥度或者卡槽数量，这些过渡圆角的计算路径会出错，出现特征失效、圆角无法生成的情况，这也是参数化设计时很容易踩的坑——很多新手做参数化模型只会绑定基础尺寸，忽略过渡特征的关联逻辑，改完尺寸就一堆报错，反而降低了设计效率。

　　从实际使用的安装边界来看，这款工具的整体高度控制得非常克制，没有做多余的结构延伸，针对丰田花冠的机滤安装位置，套入机滤后上方预留的空间足够接标准长度的棘轮扳手，不需要额外使用超薄接杆或者万向接头，哪怕是机滤安装在发动机缸体侧面、上方有进气歧管或者管线遮挡的情况，也能顺利套入并完成旋转操作。相比通用型的拆装工具，这种专用帽式结构的另一个优势是安装新机滤时可以配合扭力扳手精准控制扭矩，不会因为卡合位置不对导致扭矩施加偏差，能严格按照主机厂要求的扭矩完成机滤紧固，避免扭矩过大损坏机滤密封圈、或是扭矩过小导致漏油的问题。

　　日常维保作业里，很多小的维修故障其实都来自工具不匹配导致的操作失误，比如机滤拆装时打滑刮伤手、安装扭矩不对导致的漏油、工具卡滞在机舱里取不出来等等，这类专用工装的设计逻辑从来不是追求大而全的通用性，而是针对特定车型、特定部件的操作场景做精准适配，把操作时的冗余动作、风险点都通过结构设计提前规避掉。这款工具的锥面外壁做了光滑处理，没有多余的棱角，哪怕操作时工具碰到周边的塑料管线、橡胶件，也不会刮破部件表面，这也是维修工具设计时很容易被忽略的细节——很多人只关注卡合尺寸是否匹配，忽略了工具自身的外形对周边部件的干涉影响，实际作业时很容易造成不必要的部件损坏。从建模角度来说，整个模型的特征树逻辑非常清晰，从基础的旋转凸台开始，到卡齿的阵列、方驱接口的切除，再到所有过渡圆角的添加，每一步都做了参数关联，后续如果要适配其他槽数、其他直径的机滤，只需要修改对应的基础参数，重新生成特征就能快速衍生出对应规格的工具模型，不需要从头开始绘制，能大幅缩短同系列工具的设计周期。
