路虎诊断工具杯固定支架结构设计

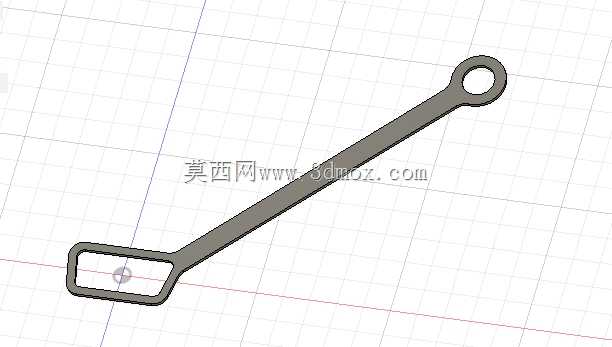

　　在路虎车型售后维保作业场景中，iCarsoft i930这类专用OBD诊断设备是维修技师排查电控系统故障、读取车辆运行数据流、清除故障码的核心手持工具，日常作业时技师常需要在驾驶舱、引擎舱之间往返操作，诊断设备随手放置容易滑落磕碰，也会占用双手影响拆装作业效率，这款固定支架正是针对维保作业中的工具收纳痛点设计，专门适配诊断工具杯的固定需求，可将诊断工具稳定限位在指定位置，解放技师双手的同时避免工具跌落造成接口损坏、屏幕刮花等问题。从结构设计逻辑来看，整体采用长杆式一体化构型，一端为带圆孔的挂接端，可直接套入驾驶舱侧方的原有固定柱位，无需额外打孔或粘贴固定，不会破坏车辆内饰原有结构，挂接孔的内径尺寸经过适配调校，

　　与常见的车内固定柱直径匹配，套入后不会出现松旷晃动的问题，挂接端边缘做了圆弧过渡处理，避免安装时刮蹭内饰塑料件表面。另一端为框型限位结构，内框尺寸完全匹配i930诊断工具杯的外轮廓尺寸，框体边缘做了1.5mm的包边高度，工具杯放入后可被四周包边牢牢限位，即使车辆在举升机上出现轻微晃动，或是技师拿取工具时带动力度较大，工具杯也不会从框位中脱出。杆身部分采用等宽扁条构型，厚度控制在3mm，既保证了整体结构的刚性，悬挂工具后不会出现明显的弯曲形变，又不会因为结构过厚占用过多车内空间，杆身的长度经过实际装车验证，挂接后框型限位端刚好处于驾驶位侧方顺手可及的位置，技师坐在驾驶座上无需侧身过大角度即可拿取诊断工具，符合维保作业的人机操作需求。

　　材质适配方面，结构设计完全兼容TPU柔性材料的3D打印工艺，所有转角位置都做了R2以上的圆角处理，没有尖锐直角，既避免了打印过程中出现应力集中导致的层间开裂问题，也让握持杆身调整位置时的手感更舒适，不会硌手。实际打印验证后，整体结构的握持触感温润，框体部分因为TPU材料的微弹性，工具杯放入时可以形成轻微的过盈配合，固定稳定性进一步提升，同时取放时不需要过大的力度，单手即可完成操作。从安装边界来看，整个支架的外轮廓最大长度为182mm，最大宽度为26mm，挂接状态下突出安装面的距离为42mm，不会干涉驾驶位的踏板操作、方向盘转动以及座椅调节动作，适配路虎多款车型的驾驶舱侧方空间布局，不需要根据不同车型做额外的结构调整。

　　在日常维保作业中，这款支架除了固定诊断工具杯，也可以临时放置小型的拆装工具，比如OBD接口拔取钳、小规格螺丝刀等，拓展了作业时的临时收纳能力，解决了维修过程中小工具无处放置、容易掉落进内饰缝隙的常见问题。结构上没有采用多余的可拆卸零件，一体化打印即可完成制作，不需要额外的螺丝、卡扣等紧固件，打印完成后去除支撑即可直接使用，后期维护成本极低，即使出现损坏也可以快速重新打印替换，适配维修车间快节奏的作业需求。杆身的受力经过校核，悬挂总重量不超过500g的情况下，长期使用不会出现永久形变，完全满足诊断工具及配套小型配件的承重需求，框体的开口方向经过角度优化，工具放入后处于略微倾斜的状态，既方便技师观察诊断设备的屏幕显示内容，也不会因为角度过大导致工具滑出。
