摄像机安装用双座杆支撑固定支架

　　在安防监控、户外影像采集、工业设备视觉检测这类场景里，摄像机的安装固定一直是容易被忽略但直接影响成像稳定性的环节，这款杆支架就是针对这类安装需求设计的专用支撑构件。从实际使用场景来看，它既可以适配固定点位的枪机、半球摄像机的壁装、架装需求，也能在临时布控、移动拍摄支架上作为角度调节的核心连接构件，替代传统单臂支架承重不足、调节后易移位的问题。

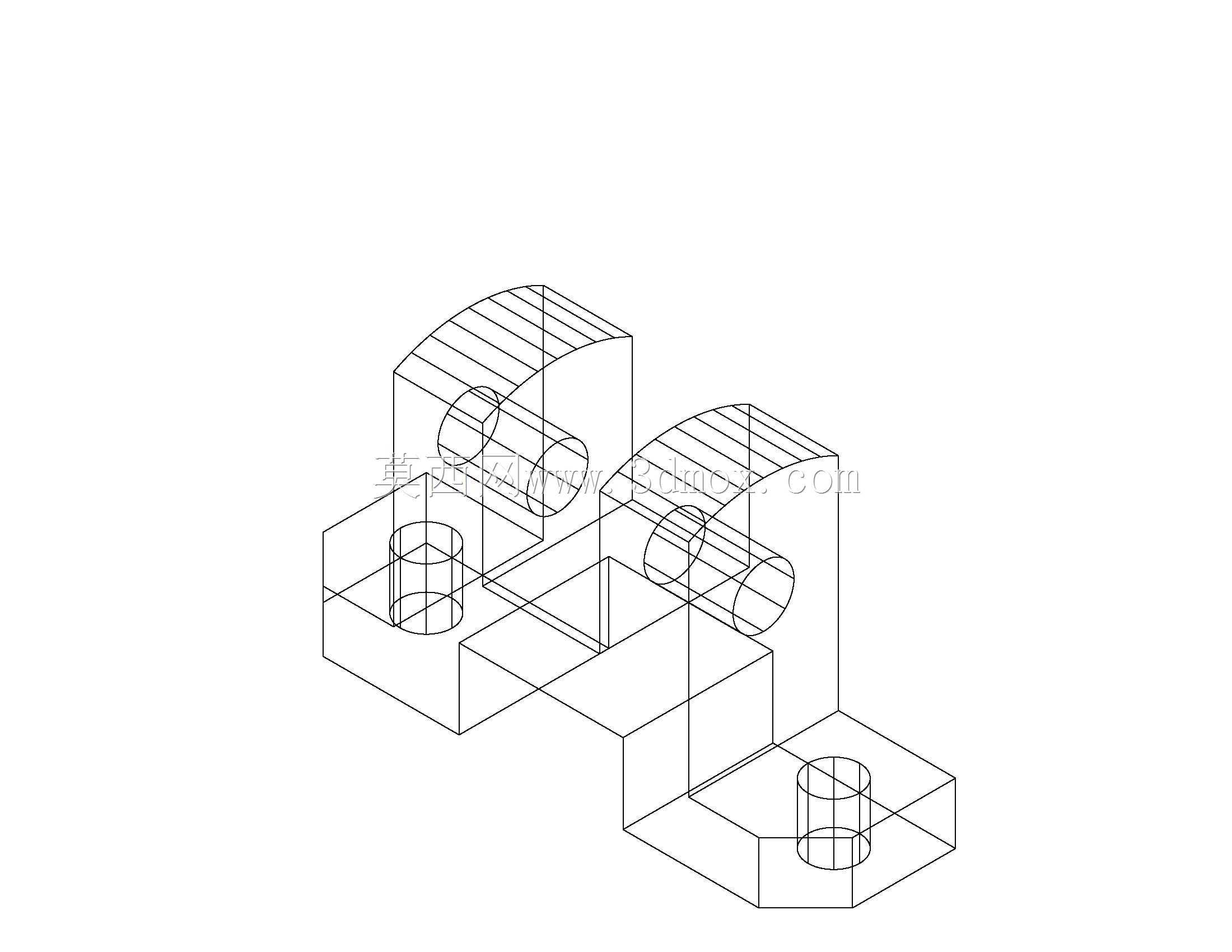

　　从结构功能上拆解，这款支架采用双支撑座并行的布局，两个带半圆弧铰接槽的立座分别承担支撑杆的铰接定位功能，区别于常规单耳铰接支架，双座结构可以让穿装在槽内的支撑杆受力更均匀，即使搭载重量稍大的长焦摄像机、带补光模块的摄像设备，也不会出现单侧受力导致的铰接处形变、角度下坠的问题。底部的两个带通孔的安装法兰，是整个支架与安装基面的连接边界，法兰面做了平整贴合设计，安装时可以直接贴附在金属安装架、墙面预埋板、设备机架的安装面上，通过螺栓穿入法兰孔完成锁紧，不需要额外加工适配垫块，能减少现场安装的加工工作量。

　　设计思路上，这款支架没有采用多余的装饰性结构，所有构型都服务于功能实现：两个立座的半圆弧槽直径与常规摄像机安装支撑杆的外径匹配，槽口的开放设计方便支撑杆直接卡入安装，不需要从杆端穿装，在已经布设好杆体的现场做加装改造时，这个结构能大幅降低施工难度；立座与底部安装板之间设置了三角加强筋结构，筋板的厚度与立座壁厚保持一致，避免应力集中在立座与底板的焊接连接处，在承受设备竖向重力、横向风载或者设备运行带来的振动时，应力可以顺着筋板均匀分散到底部整个安装法兰面，不会出现局部应力过大导致的焊缝开裂、支架断裂问题。

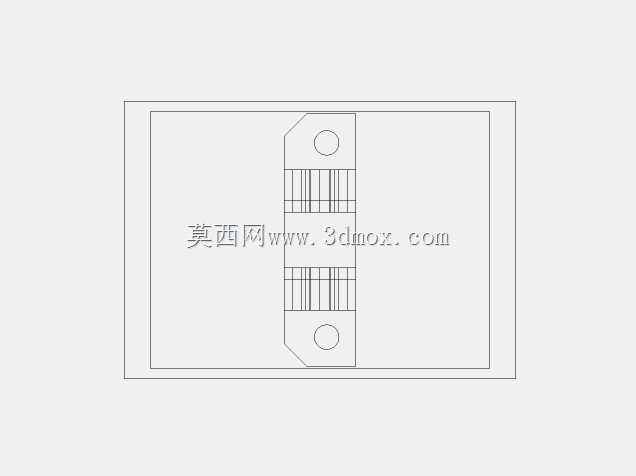

　　从安装边界尺寸来看，两个铰接立座的中心距预留了足够的调节间隙，穿装在槽内的支撑杆可以在一定角度范围内俯仰转动，调整到需要的拍摄角度后，通过铰接槽侧边的锁紧件就能完成角度固定，不会出现锁止后滑转的情况；底部两个安装法兰的孔位间距符合通用监控支架的安装孔距规范，能直接替换市面上多数同类型老旧支架，不需要在安装基面上重新打孔，适配旧点位改造的需求。支架整体的轮廓没有尖锐外伸的棱角，所有棱边都做了小倒角处理，既可以避免安装过程中划伤施工人员，也能减少户外使用时的应力集中点，降低长期温变、风载下出现裂纹的概率。

　　在实际选型使用时，这款支架的承载能力可以覆盖常规民用、工业用绝大多数固定式摄像机的安装需求，双支撑的结构相比单臂支架抗振动性能更好，在靠近设备动力端、户外高架这类有持续振动或者强风载荷的点位，优势会更明显；安装时需要注意保证底部法兰面与安装基面完全贴合，如果基面存在平整度偏差，可以在法兰与基面之间加装薄调整垫片，避免螺栓锁紧后支架本体出现装配内应力，长期使用出现形变。铰接槽与支撑杆配合的位置，在安装时可以涂抹少量润滑脂，既方便角度调整，也能减少户外潮湿环境下铰接处的锈蚀问题，保证后期维护调整时角度调节顺畅。
