圆形三槽烟灰缸钣金冲压结构设计

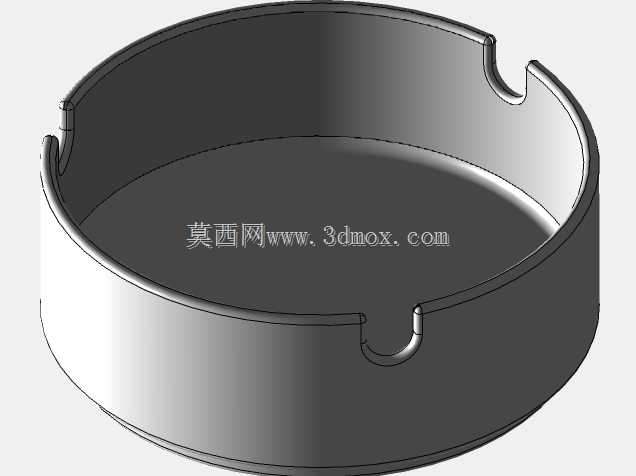

　　这个圆形敞口件属于日用五金里典型的浅拉深钣金结构，整体呈矮圆筒形，侧壁竖直、底部封闭，口沿做整圈卷边处理，侧壁均布三处内凹的烟支搁置槽，槽口边缘同样带翻边圆角。从结构形态判断，它的成型路线以薄板拉深为主，后续配合切边、卷边、槽口冲裁与局部翻边完成，建模时需要把每一处工艺圆角和壁厚均匀性表达清楚，否则后续展开料计算和模具工序排布会出现偏差。

　　实际使用场景集中在桌面承接烟灰与临时搁置烟支：圆筒内腔形成容纳空间，底部平面保证放置稳定，三处槽口沿圆周分布，使用者从不同方位都能把烟支横架在槽位上，避免烟体滚落；卷边口沿一方面消除薄板锐边、提升手持安全性，另一方面增强筒口刚性，减少薄壁件受碰后的变形。槽口做成内凹并带翻边，不是简单切出缺口，翻边后槽位局部刚度提升，烟支搁置时接触面更顺滑，也能降低缺口处应力集中导致的开裂风险。

　　建模思路上，先以旋转或拉深思路构建等壁厚筒身，保证侧壁与底部过渡圆角连续——底部圆角是拉深工艺的关键区域，圆角过小会造成材料拉伸过度开裂，过大则容易起皱、底面贴合不稳。口沿卷边采用圆弧包覆截面，沿整周扫略成型，卷边内径要匹配板材厚度，保证卷边贴合紧密而不出现叠料空隙。三处烟槽沿圆周120度均布，先在侧壁对应位置切除缺口轮廓，再对缺口边缘做向内翻边，翻边高度与圆角半径需和筒身壁厚协调，避免局部材料堆积。

　　外形边界方面，整体为轴对称回转体加三处局部特征，外径决定桌面占用空间，高度与内径比例影响容量和稳定性：高度过低烟灰容易被气流带出，过高则取放不便；底部直径与口部直径基本一致，保证放置接触面足够、重心偏低。安装层面这类件属于独立放置器具，无配合安装要求，但底部平面度需要控制，保证在平整桌面不晃动；外壁无突出装配结构，堆叠收纳时筒壁之间需留微量间隙，考虑钣金件表面涂层或抛光后的厚度变化。

　　从工程校验角度，重点关注壁厚一致性：拉深过程中侧壁上部材料会变薄，口沿卷边区域材料增厚，建模时按均匀壁厚处理后，工艺端需通过拉深筋、压边力调整补偿料厚变化。槽口翻边处的展开尺寸要单独核算，翻边预孔（此处为缺口展开轮廓）过小会导致翻边开裂，过大则翻边高度不足、刚性差。卷边工序通常安排在槽口冲裁之后，若先卷边再冲槽，槽口处卷边断面会被破坏，边缘整齐度下降；工序顺序反过来则槽口翻边和口沿卷边在交接处需要处理好特征衔接，避免出现特征干涉或断差。

　　这类小件虽然结构不复杂，但涵盖了浅拉深、切边、卷边、冲槽、翻边多种典型钣金工艺，做三维建模时把工艺圆角、壁厚、特征交接关系还原到位，既能用于结构展示，也能作为冲压工序分析和模具结构设计的基础参照。
