杠杆式压紧夹持工装结构设计

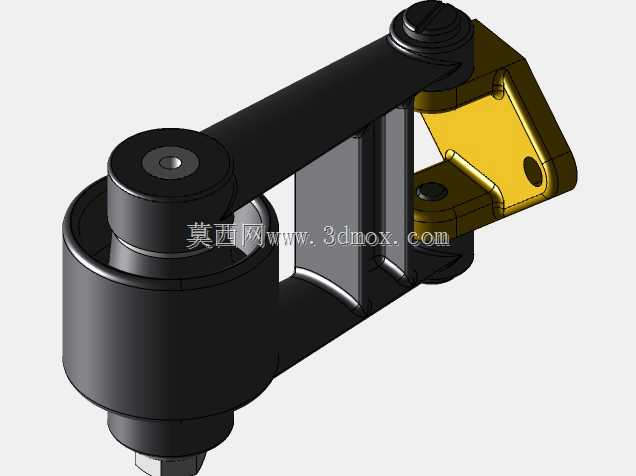

　　该杠杆式压紧夹持结构，是生产线工装夹具体系里的常用执行部件，主要应用在工件定位装夹工位，承担待加工工件的快速压紧、定位锁止功能，常见于机加工上下料工位、装配线工件固定工位、检测工位的工件夹持环节，适配多类小型金属、非金属工件的装夹需求，可配合气动、手动驱动源完成压紧动作，也可作为模块化夹持单元集成到自动化专机的工装基板上。从结构功能来看，整套组件采用杠杆增力的力学设计思路，通过铰接点的力臂配比，在驱动端施加较小的作用力，即可在压头端获得数倍的压紧力，保证工件装夹的稳定性，避免加工、装配过程中工件出现窜动、移位问题。结构上分为三个核心组成部分：黑色的主体杠杆臂组件、黄色的安装支座组件、以及铰接销轴与压头滚轮组件。

　　主体杠杆臂采用一体式弯折结构，一端设置圆柱形压头安装位，压头位置配套带台阶的滚轮式压头，压合时可通过滚轮的微量转动自适应工件表面的微小角度偏差，避免压伤工件表面，同时减少压合过程的滑动摩擦；杠杆臂的中部设置铰接安装位，与支座上的铰接孔通过销轴连接，形成杠杆的支点结构；杠杆臂的另一端为驱动端连接位，可连接手动扳杆或者气动驱动杆，接收外部输入的驱动力。黄色的安装支座为L型弯折结构，底板位置设置两个沉头安装孔，用于将整套夹持机构固定在工装基板或者设备工作台面上，支座的立板位置设置铰接孔位，同时预留杠杆臂的摆动避让空间，保证杠杆臂在压紧、松开两个工位之间摆动时不会出现结构干涉。设计过程中，首先根据所需的压紧力大小核算杠杆的力臂比例，

　　确定支点到压头端、支点到驱动端的长度比值，保证在常规手动驱动力或者标准气缸输出力下，压头端能输出足够的压紧力满足工件装夹要求；其次校核各铰接销轴的剪切强度，以及杠杆臂的抗弯强度，避免反复压紧动作下结构出现塑性变形，影响装夹精度；安装边界方面，整套机构在压紧状态下的横向占用空间可适配多数小型工装的安装间距，安装孔位的孔距采用通用工装的标准孔距规格，可直接替换同类型的老式压紧夹具，不需要重新加工工装基板的安装孔位，降低产线工装改造的成本。压头的行程设计预留了足够的开合空间，松开状态下压头抬起高度可满足工件上下料的操作空间需求，不会阻碍工件的取放动作；各铰接位置的配合间隙控制在合理公差范围内，既保证杠杆摆动的顺畅性，不会出现卡滞问题，

　　又避免间隙过大导致压紧状态下存在晃动量，影响工件的装夹定位精度。支座的L型结构在设计时做了加强筋过渡处理，在压头承受反向压紧力时，可避免支座立板出现外翻变形，保证长期使用后的结构稳定性。整套结构没有冗余的设计部件，零件数量少，加工工艺性好，主体结构件可采用普通钢材铣削加工后做发黑处理，安装支座可采用钢板折弯后焊接或者一体式铣削加工，铰接销轴采用标准圆柱销配合耐磨衬套，减少铰接位置的磨损量，延长整套工装的使用寿命。在实际产线应用中，这类夹持结构可单独作为手动夹具使用，也可多组并排布置在工装板上，配合输送线实现工件的逐工位压紧定位，适配多工序连续加工的产线需求；针对不同厚度的工件，还可通过调整压头位置的调节垫片，适配一定范围内的工件厚度差，不需要更换整套夹具，提升了工装的通用适配性。
