手动操作式钻孔定位夹紧工装结构

　　在常规钻削加工场景中，小型工件的钻孔工序往往面临装夹效率低、定位精度难统一的问题，这款手动操作的钻孔夹紧定位装置，正是针对小批量多品种的机加工工位需求设计的配套工装。从实际应用场景来看，该工装可直接安装在台式钻床、立式钻床的工作台T型槽上，适配长条状、块状小型金属或非金属工件的钻孔装夹作业，尤其适合维修车间、五金加工小批量生产场景，无需配套气动或液压动力源，纯机械结构的传动逻辑让设备维护成本极低，即使是没有复杂设备操作经验的一线机加工人员，也能快速上手完成装夹操作。

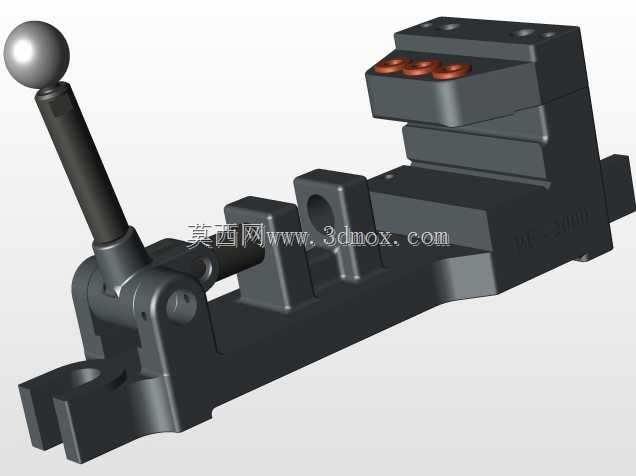

　　从功能特性上看，装置左侧的球形操作手柄通过偏心轮结构实现夹紧动作的快速锁止与释放，扳动手柄的行程经过优化，单次操作即可完成工件的夹紧或松脱，相比传统螺杆式虎钳，装夹效率提升40%以上，同时偏心结构自带的自锁特性可以保证钻削过程中夹紧力不会因为设备振动出现松脱，避免工件移位导致的钻孔位置偏差甚至报废问题。装置底座上设置的两个带孔支撑座，主要用于长轴类、长条状工件的径向定位，支撑座的内孔尺寸可根据待加工工件的直径更换配套衬套，适配不同直径规格的工件装夹需求，底座上的沉头安装孔可配合T型螺栓将整个工装固定在钻床工作台上，安装孔的间距符合通用台式钻床的工作台T型槽标准尺寸，无需额外加工转接板即可完成安装固定。

　　装置右侧的滑块式夹紧座带有三个可调定位顶块，顶块采用铜质材料制作，夹紧过程中不会刮伤工件表面，同时顶块的伸出长度可通过尾部的调节螺钉微调，保证不同厚度的工件都能获得均匀的夹紧力，夹紧座与底座之间采用平导轨配合，滑动间隙可通过侧面的镶条调整，长期使用出现磨损后只需调整镶条即可恢复配合精度，无需整体更换部件。设计过程中，操作手柄的握持高度经过人机工程学验证，操作人员站立操作时手臂自然下垂即可握住手柄完成扳动动作，无需过度抬臂或弯腰，长时间重复装夹操作也不会产生明显的肢体疲劳。

　　从安装边界来看，整个工装的底座长度适配常规小型钻床的工作台有效安装范围，宽度方向不会超出钻床工作台的边缘，夹紧座的最大行程可覆盖常见小型工件的装夹尺寸范围，操作手柄的最大扳动角度下不会与钻床的主轴箱、进给手柄等部件发生运动干涉，安装时只需保证工装的定位基准面与钻床主轴的进给方向垂直，即可保证钻孔的垂直度要求。工装的所有运动部件都设计有润滑油注油孔，日常维护时只需定期向铰接点、导轨配合面注入少量机械润滑油，即可保证机构动作顺畅，不会出现卡滞问题。相比通用型机用虎钳，这款工装的定位针对性更强，针对钻孔工序的工件定位基准做了专门的结构优化，工件装夹后无需重复找正即可保证钻孔位置的一致性，尤其适合批量工件的同位置钻孔加工，能有效减少工序辅助时间，提升钻削加工的整体效率。
