带肋铰接支座机械结构件

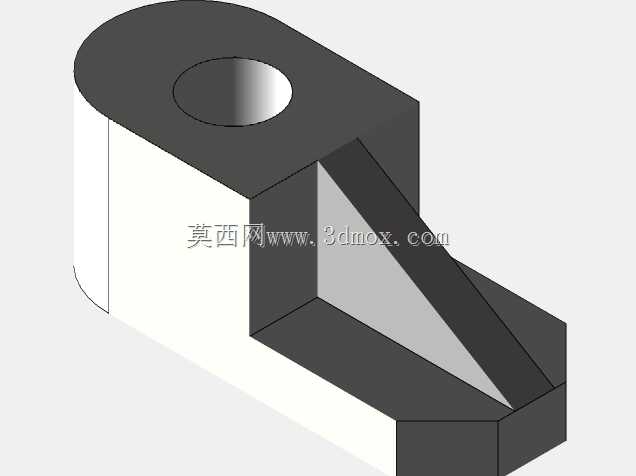

　　在车间工装夹具、小型输送线张紧机构、轻型连杆传动以及非标自动化设备的铰接点位上，这类带同轴通孔的支座类零件十分常见，它承担着把转动副、销轴或者导向轴固定在机架基准面上的作用，同时还要承受径向载荷与少量倾覆力矩，属于设备里不起眼但直接决定铰接点寿命的基础结构件。从结构形态上看，零件主体由下部立壁基座、上部带半圆端头的水平耳板以及中间的三角形加强肋三部分融合而成，整体没有多余的装饰特征，所有轮廓都服务于受力与装配需求。上部耳板的端头做成半圆柱面，中心加工出贯通的销轴孔，这种布局让销轴装入后，孔壁四周的材料分布均匀，受拉压载荷时不会在边角出现应力突变；耳板下方的立壁直接落在安装基准面上，侧壁与安装面垂直，

　　用来保证销轴轴线和安装基面的平行度，避免装配后销轴出现别劲、卡滞的问题。中间的三角肋板是整个结构的受力核心，它从耳板下表面一直延伸到基座远端，把耳板受到的径向载荷直接斜向传递到基座底部的安装区域，相比无肋的直板支座，这种三角支撑形式能大幅降低耳板在受载时的弯曲变形量，在同等用料厚度下，铰接点的刚性可以提升数倍，尤其适合频繁摆动、存在冲击载荷的工位。做这类零件的三维结构设计时，首先要锁定的边界是销轴孔的中心高，这个尺寸直接决定了配套连杆、摆臂的回转中心高度，一旦和整机传动链的尺寸链不匹配，后续装配时会出现连杆干涉、行程不足的问题；其次要确认销轴孔的内径与配合公差，常规轻载工位会选间隙配合方便销轴拆装，重载摆动点位则会在孔内压入衬套，

　　基座本体的孔位预留衬套压装余量，避免长期磨损后直接报废整个支座。基座底部的安装面需要保证平面度，现场安装时一般通过螺栓穿过基座上的安装孔把零件锁固在型材机架或者焊接钢板上，设计时要给螺栓头、扳手预留足够的操作空间，不能让加强肋挡住紧固件的装拆路径。零件的外轮廓拐角处都做了小半径过渡，一方面是铸造或者铣削加工时避免尖角产生应力集中，另一方面也能消除热处理或者焊接过程中出现的裂纹隐患。在实际设备改造场景里，这类支座常被用在小型摆臂的回转支点、防护门的铰接底座、气缸尾部的连接支撑以及张紧轮的固定座上：当气缸推杆反复伸缩时，尾部的铰接支座要承受气缸的反作用力，三角肋的结构刚好抵消推杆带来的侧向弯矩；当防护门频繁开合时，

　　支座的同轴孔能保证门体转动顺畅，不会使用一段时间后出现下垂蹭边的情况。建模过程中可以先绘制基座的拉伸轮廓，再叠加耳板的半圆端头特征，之后绘制三角形肋板的草图做双向拉伸，最后对销轴孔做切除特征，所有相邻壁面的交接处都添加工艺圆角，既符合机械加工的工艺要求，也让整个零件的受力路径更加顺畅。不同使用场景下可以调整肋板的厚度、耳板的宽度以及销轴孔的中心距，比如载荷偏大的工位就加厚肋板、加宽耳板，让孔的接触长度更长，降低销轴的比压；空间受限的工位则可以削去基座远端的多余材料，在保证刚性的前提下缩小整体安装占位，这类参数化的结构思路也方便后续衍生出不同规格的同系列支座，覆盖不同载荷等级的铰接需求。
