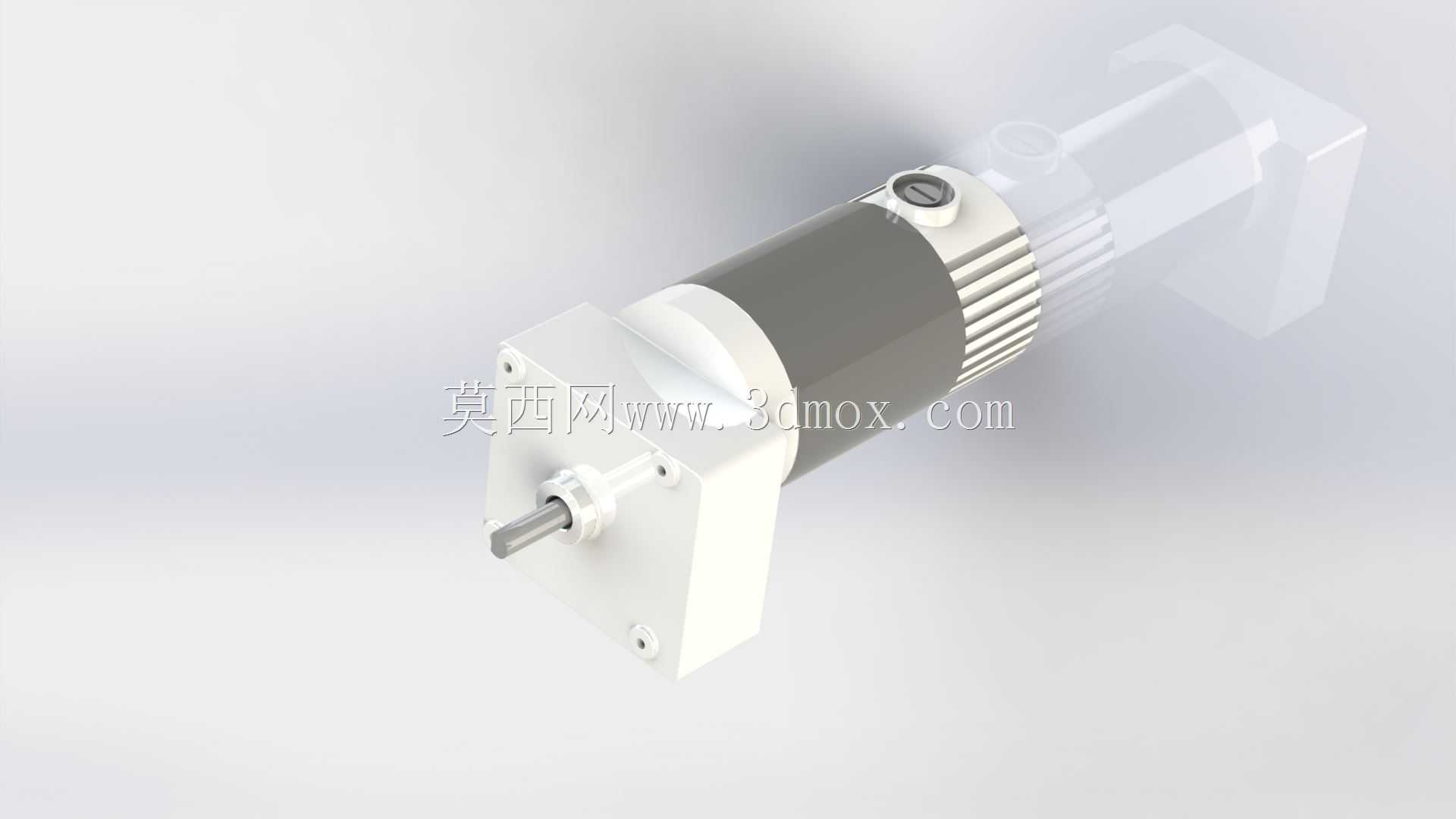

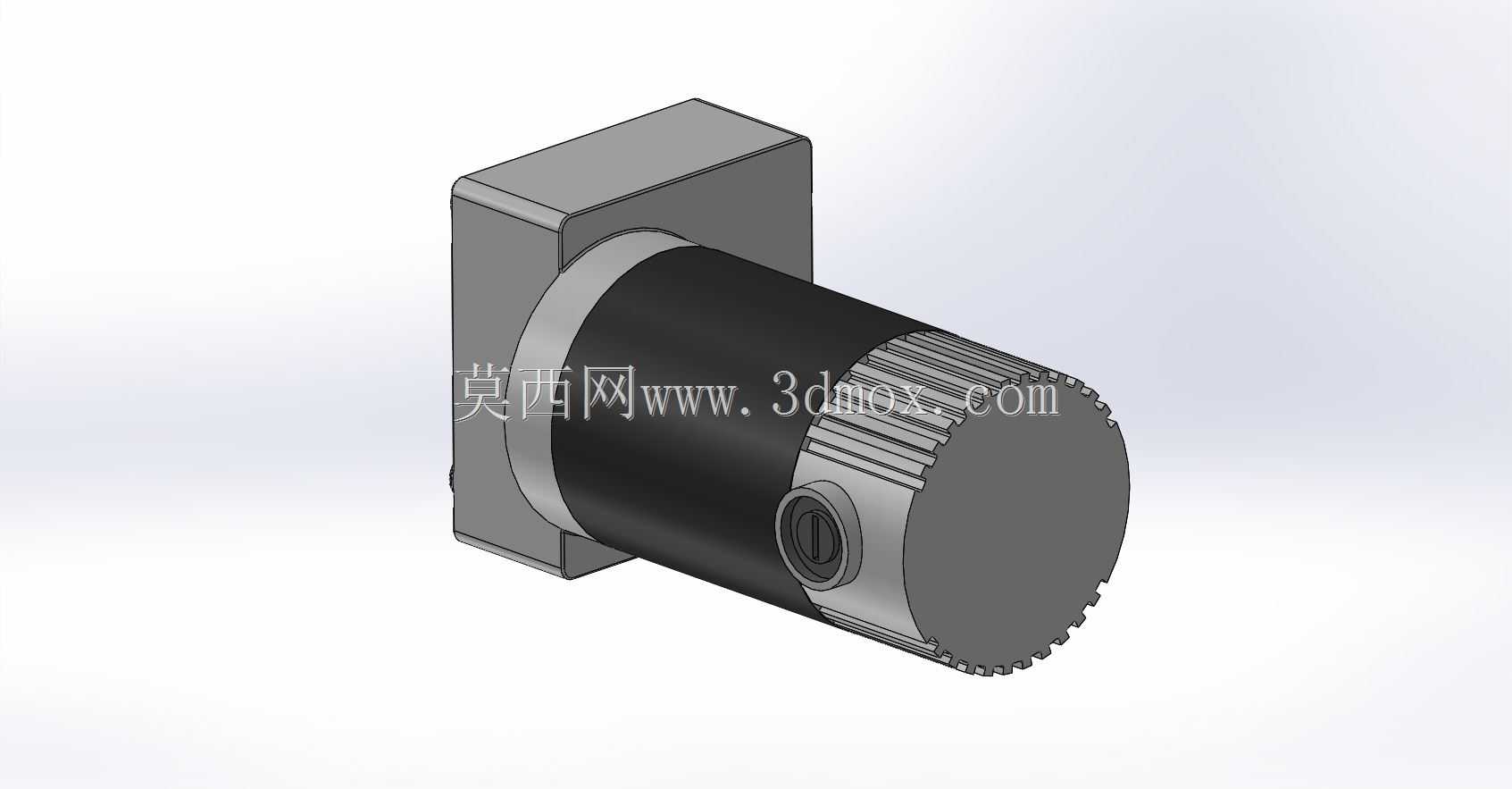

代顿直流齿轮减速电机结构设计

　　这款直流齿轮电机的结构设计，核心围绕小体积动力输出场景的安装适配需求展开，在做整机结构排布时，首先考虑的是紧凑安装空间下的动力匹配问题，很多小型自动化执行机构、桌面级设备的传动位留给动力单元的空间十分有限，常规直出轴直流电机的输出转速偏高，扭矩无法直接驱动负载，额外加装外置减速机构又会占用额外安装空间，还会带来传动同轴度偏差的隐患，因此将行星减速级与电机本体做一体化集成设计，从根源上缩减动力单元的整体占用空间。从实际应用场景来看，这类集成式齿轮电机常被用在小型输送线的驱动辊、智能仓储的小型分拣拨杆、实验室自动化样本传输机构、桌面型3D打印设备的送料挤出机构、小型云台的角度调整驱动等场景，这些场景的共性是安装空间局促，

　　对动力单元的径向尺寸、轴向长度都有严格限制，同时要求输出扭矩足够驱动额定负载，运行过程中转速平稳，无明显卡顿或传动间隙过大的问题。在结构设计思路上，电机本体部分采用常规有刷直流电机的成熟结构，定子磁瓦与机壳做过盈压装固定，转子绕组做动平衡校正，避免高速运转时产生径向振动，与减速箱连接的端盖采用定位止口结构，保证电机输出轴与减速箱输入级的同轴度控制在0.02mm以内，减少高速输入级的齿轮磨损。减速箱部分采用三级行星齿轮传动结构，每一级行星架都做了定位轴承支撑，齿轮选用改性POM材质与粉末冶金材质搭配，高速输入级采用金属齿轮承受高频啮合冲击，低速输出级采用耐磨工程塑料降低运行噪音，输出轴采用不锈钢材质，通过D型切边结构与负载端连接，

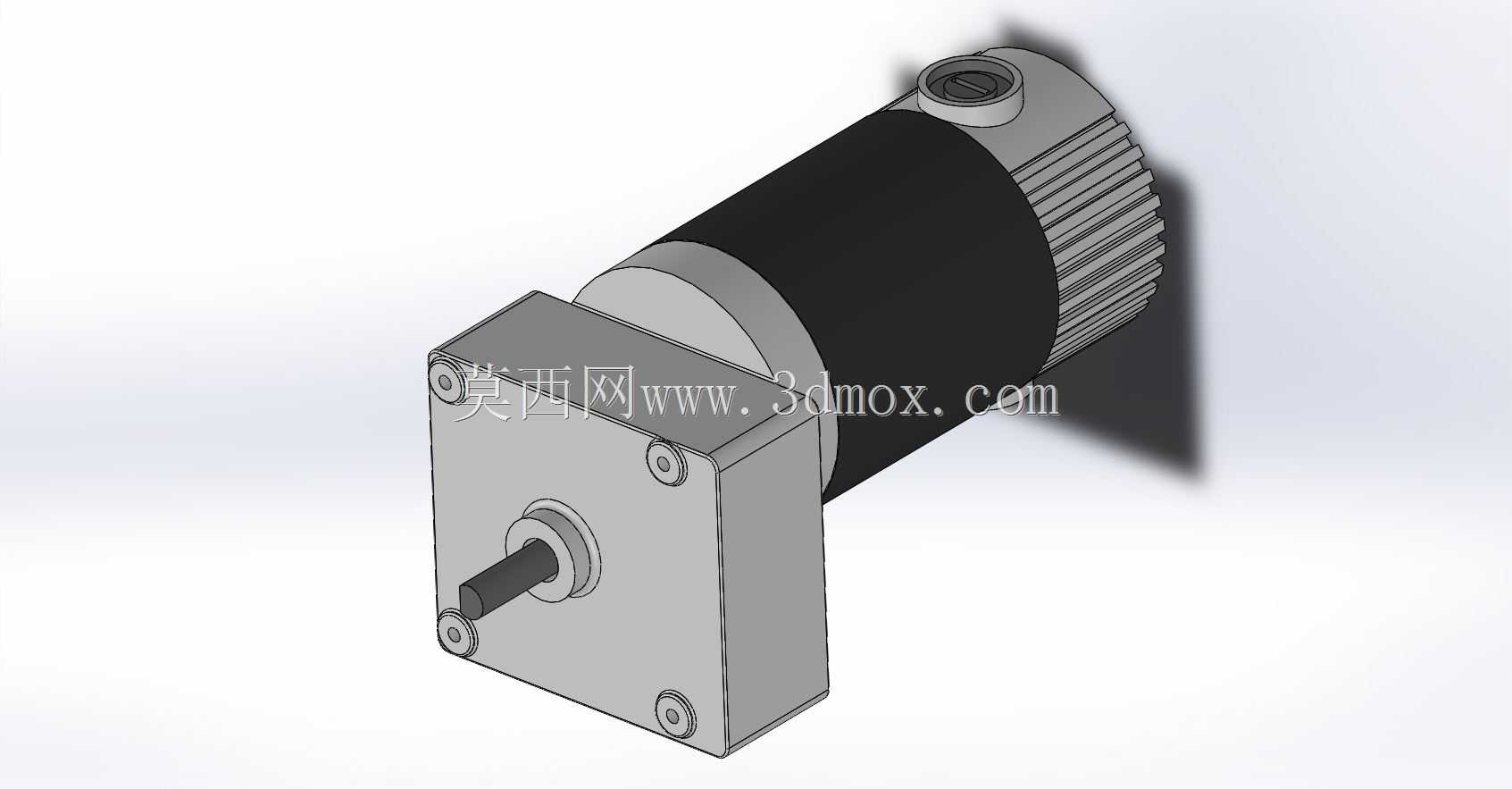

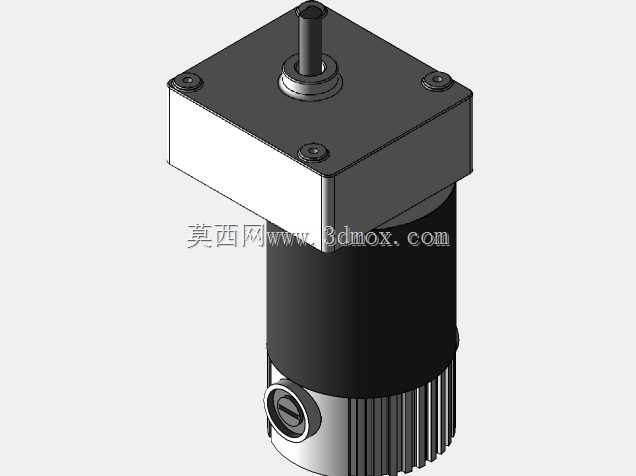

　　避免传动过程中出现轴与连接孔的相对滑动。外形尺寸与安装边界方面，电机主体的圆柱段外径适配常用的37mm直径安装座规格，前端减速箱的方形安装法兰预留四个标准安装孔位，孔位间距符合小型减速电机的通用安装尺寸规范，输出轴的伸出长度、轴径都匹配常规的联轴器、同步带轮安装尺寸，用户在做设备选型时，不需要额外定制转接件，直接采用标准紧固件即可完成安装固定。设计过程中还考虑了接线端的防护问题，电机尾部的接线端子做了绝缘护套包裹，避免安装过程中线缆与金属机壳接触造成短路，尾部的端盖预留了散热槽孔，保证电机长时间额定负载运行时，绕组产生的热量可以及时散出，避免过热导致磁瓦退磁、绕组绝缘层老化加速。从传动特性来看，

　　集成式的减速结构相比分体式电机加外置减速箱的组合，传动效率更高，因为每一级齿轮的啮合间隙都在装配时做了统一调整，整体回程间隙可以控制在1度以内，对于需要正反转切换、定位精度有一定要求的场景，这种小间隙的传动结构可以减少换向时的空行程，提升负载端的动作响应速度。在做三维建模时，所有配合面的公差都按照实际加工装配要求做了标注，安装孔的位置度、止口的同轴度、输出轴的径向跳动公差都参考行业通用的小型减速电机技术规范设定，模型的每一个结构特征都对应实际加工可实现的工艺，比如机壳的拉深成型结构、端盖的注塑成型结构、齿轮的注塑或粉末冶金成型结构，没有出现无法加工的理想化特征。很多结构工程师在做小型设备的动力选型时，往往会忽略动力单元的安装边界细节，比如输出轴的键槽尺寸、安装法兰的厚度、接线端的出线方向，这款模型在建模时把这些细节都做了完整还原，工程师在做整机装配模拟时，可以直接将模型导入装配体，检查动力单元与周边结构件是否存在干涉，接线端是否有足够的走线空间，安装时紧固件是否有足够的操作空间，不需要再额外对模型做细节补全。另外，电机本体表面的散热筋结构、尾部的轴承定位台阶、减速箱内部的润滑脂储油槽结构都做了还原，这些细节虽然不影响外部安装匹配，但对于需要做电机热仿真、传动寿命仿真的工程师来说，完整的内部结构可以让仿真结果更贴近实际运行状态，减少仿真与实际测试的偏差。
