卧式风冷三相异步驱动电动机结构

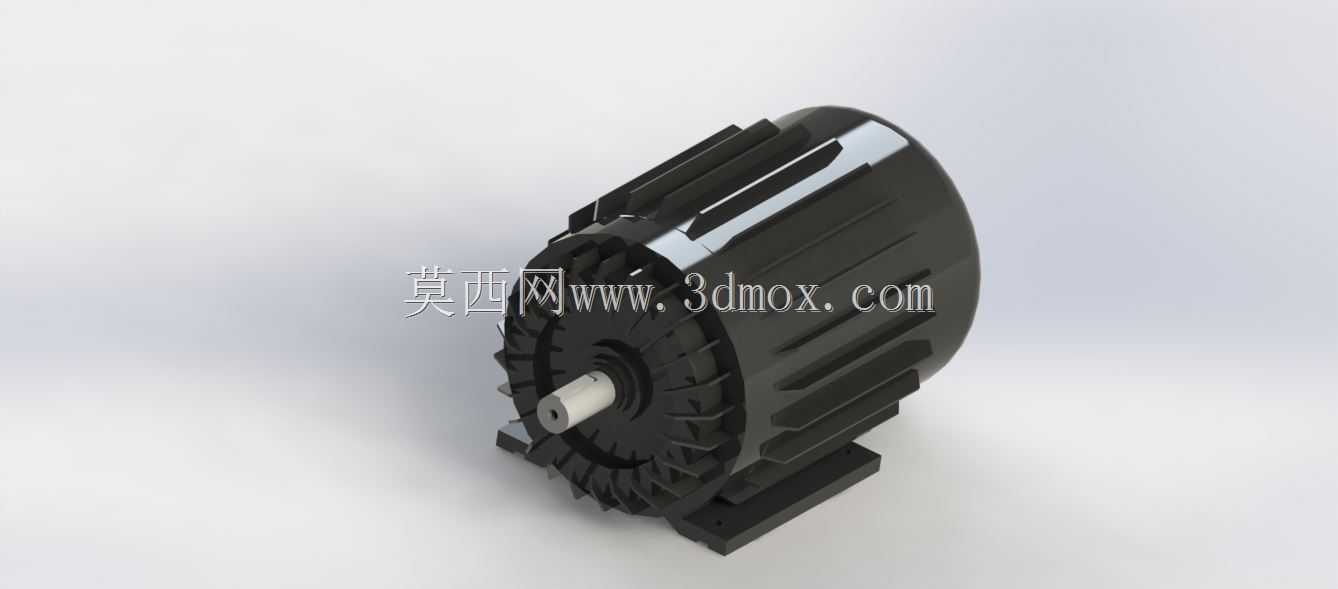

　　该模型呈现的是一台卧式安装的风冷型工业电动机，整体采用封闭自扇冷式结构，主要用于为各类工业传动设备提供旋转动力。在实际产线场景中，这类电机常作为输送机、风机、泵组、小型机床辅机以及自动化专机的原动机，通过轴伸端联轴器、带轮或链轮将扭矩传递给负载。

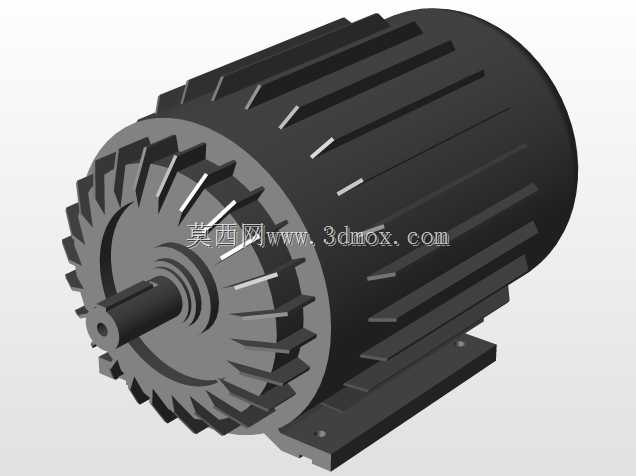

　　从结构布置看，电机主体由圆筒形机座、前后端盖、伸出轴、散热筋、底脚安装座以及端部风罩区域构成。机座外圆沿轴向布置多道连续散热筋，筋条方向与电机轴线平行，能够在运行时增大壳体与空气的接触面积；端部风扇随转子同步旋转，气流沿散热筋表面轴向流动，把绕组和铁芯产生的热量带走。这种结构适合粉尘较多、环境相对开放的车间，外壳可减少异物直接进入电机内部，同时依靠外部风道维持稳定温升。

　　轴伸位于电机前端，采用圆柱形输出轴形式，轴端中心设有工艺孔，便于加工、检测和装配定位。选型时，轴伸直径、键槽尺寸和伸出长度是连接负载的关键边界，联轴器或带轮须按轴径配合，并留有足够的轴向锁紧位置。前端盖与机座同轴装配，轴承室用于支承转子，保证转子在高速旋转时保持较小的径向跳动。底脚位于机座下方，为整体式卧式支承结构，安装面上预留螺栓孔，设备布置时需保证底脚平面与安装基础贴合，避免因基础不平造成机座变形、轴承附加载荷或轴系对中偏差。

　　建模过程中，外形尺寸的控制重点集中在机座外径、总长、轴高、底脚孔距和轴伸位置。轴高是电机与被驱动设备对中的核心尺寸，直接决定联轴器中心高是否一致；底脚孔的纵向和横向间距决定安装底板开孔；电机总长度则影响防护罩、联轴器护罩以及检修空间的预留。若将该电机放入成套设备三维布局中，还需在轴伸端保留装拆联轴器的空间，在风罩端保留通风和维护距离，在接线区域预留电缆弯曲半径。

　　功能设计上，这类电动机强调持续运行可靠性，而不是复杂动作执行。定子绕组通电后产生旋转磁场，驱动转子旋转，输出机械能；机座、端盖和轴承构成稳定的机械支承系统；散热筋与风扇组成热管理回路；底脚结构承担整机固定和载荷传递。对于结构设计人员而言，电机并非孤立零件，而是动力链的起点，其外形包络、安装接口和轴系位置会影响机架、张紧机构、防护罩以及电气走线的整体布局。

　　在设备校核时，应重点关注轴伸负载形式。若采用联轴器直连，需控制两轴同轴度，降低偏心引起的振动；若采用带传动，则需考虑皮带拉力对轴承和轴的径向作用，电机底脚通常还需设置张紧调节余量。模型中散热筋的排布也提示在安装时不宜将电机紧贴封闭腔体，否则会阻碍风道，造成散热能力下降。底脚附近应保持足够刚性，焊接机架或铸造底座需避免薄板悬臂支承，防止启动和换向过程中产生共振。

　　从三维表达角度看，该结构完整还原了电动机外观层级：圆筒机座的筋板、端盖轮廓、轴伸台阶、底脚折弯与安装孔均有明确形体关系，可用于设备布置干涉检查、安装板设计、护罩造型以及维修空间验证。对于整机方案评审，借助该模型可以直观确认电机与机架、传动件、管线和防护件之间的边界，减少二维图纸中容易遗漏的空间冲突。
