渐开线直齿圆柱传动齿轮结构

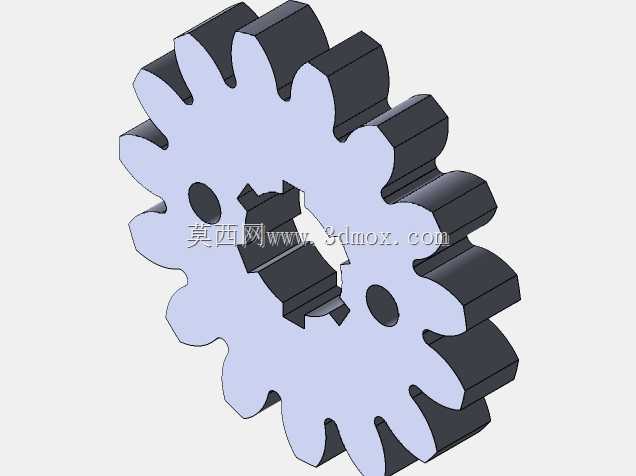

　　这套直齿圆柱齿轮的三维结构，是中小载荷动力传递场景里十分常见的传动元件，在各类轻工输送线、小型减速箱、办公设备传动组、3D打印机进给机构以及小型自动化专机的动力链路中都能见到同类型构件。从结构特征来看，轮体采用等厚度盘式直齿布局，齿廓为标准渐开线形式，齿向与齿轮端面保持垂直，啮合过程中不存在轴向分力，支撑端只需配置普通深沟球轴承即可承受径向载荷，不需要额外布置止推结构，整机的轴向安装空间可以压缩得比较紧凑。

　　齿轮中心没有采用常规圆孔平键连接形式，而是加工出内花键轮廓，配套的轴端做成对应外花键，二者配合后可以实现更大的接触承载面积，相比单键连接，花键配合的对中性更好，正反转换向时的冲击间隙更小，在频繁启停、往复转动的工况下，键齿局部应力分布更均匀，不容易出现单键压溃、滚键的失效问题。轮盘腹板上对称开设了两个圆形通孔，这一设计并非单纯为了减重：一方面盘类零件在热处理过程中，厚截面与薄截面的冷却速度差异会引发残余应力，开孔后腹板的材料分布更均匀，淬火或正火时的变形量能得到有效控制；另一方面在齿轮高速运转时，两侧腔体内的润滑油可以通过通孔形成循环流动，啮合区带出的热量能随油液快速扩散，同时啮合过程中挤压的油液也能通过孔道泄放，避免轮齿啮合区形成封闭油楔造成额外功率损耗。

　　齿部的参数匹配需要和配对齿轮严格对应，建模过程中先通过齿廓方程生成单侧渐开线曲线，按齿数完成圆周阵列后对齿根位置做圆角过渡，避免齿根处出现尖锐直角造成应力集中。齿根圆角的取值不能过小，否则弯曲疲劳强度会大幅下降，在反复受载的工况下容易从齿根位置萌生疲劳裂纹；圆角也不能过大，否则会挤占齿根的有效壁厚，削弱轮齿的抗弯截面模量。轮齿的厚度方向两端做了微小的倒角处理，实际装配时如果两根轴存在少量平行度误差，倒角可以引导轮齿顺利进入啮合，避免安装过程中齿边发生磕碰崩损。

　　安装边界方面，这类盘式齿轮的轴向定位通常依靠轴肩和轴用挡圈配合，齿轮装入轴段后，一侧贴合轴肩端面，另一侧用挡圈或者锁紧螺母限位，保证运转过程中不会发生轴向窜动。内花键的配合公差一般选用过渡配合，既可以保证装配时无需过大压入力，又能控制配合间隙在合理范围，避免传动过程中花键副产生冲击异响。腹板上的两个减重孔呈中心对称布置，重心恰好落在齿轮轴线上，动平衡校验时不需要额外添加配重块，对于转速在每分钟上千转的使用场景，对称开孔的结构能有效降低旋转时的不平衡量，减小轴承受到的周期性振动载荷。

　　实际选型应用中，这类齿轮常搭配同模数的其他齿数齿轮组成减速或者增速传动组，小齿轮主动、大齿轮从动时可以实现减速增扭，用在电机输出端连接工作机构的场景；如果是大齿轮主动、小齿轮从动则可以提升输出转速，适配需要高转速低扭矩的执行端。设计时需要校核齿面接触强度和齿根弯曲强度，根据传递的扭矩、每日运行时长、载荷冲击等级选择对应的材料和热处理方式，平稳载荷下可以选用优质碳素结构钢做调质处理，有冲击载荷的场景则选用合金渗碳钢，齿面淬火后获得硬齿面，芯部保留足够韧性抵抗冲击。三维建模阶段把齿形、内花键、腹板孔、端部倒角所有细节完整还原，后续工程图出图、数控加工编程、啮合干涉检查都可以直接基于模型开展，不需要二次补画结构，也能在装配阶段提前验证齿轮和箱体、轴端、相邻零件的间隙是否合理，避免实际装配时出现齿顶碰箱壁、腹板和其他紧固件干涉的问题。
