90度方形法兰弯管转接结构

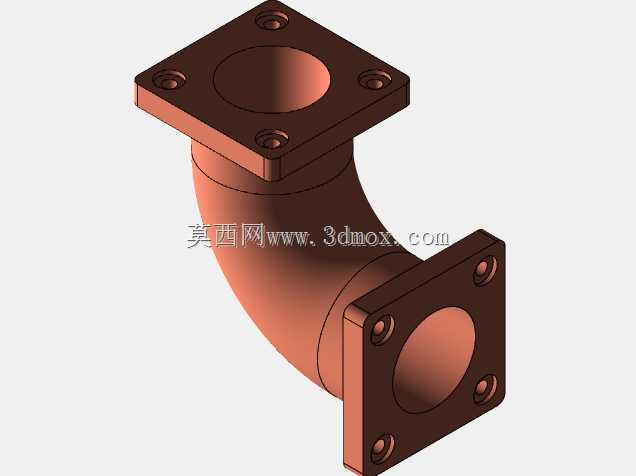

　　该结构为两端带方形安装法兰的90度弯管转接件，主要用于流体输送管路中需要改变介质流向、同时完成两段管路刚性对接的场合。在车间压缩空气分支管路、小型液压站回油管路、冷却循环水系统以及设备内部紧凑空间的气路连接中，直管段往往无法直接完成转向，若采用多段直管加普通弯头拼接，不仅接头数量增加，泄漏点也会随之增多，而这种两端集成法兰的一体式弯管，可以在一次安装中同时完成转向和对接，减少中间连接件，提高管路布置的可靠性。

　　从实际功能看，弯管主体承担介质导向作用，两端方形法兰则承担定位、压紧和密封功能。法兰面与相邻设备接口或配对法兰贴合后，通过四角的紧固件形成均匀压紧力，使中间密封垫保持稳定压缩量。相比圆形法兰，方形法兰在小尺寸管路和轻型设备中更便于布置，四个角点的紧固位置直观，安装时对孔方便，尤其适合面板安装、支架固定以及设备壳体侧壁引出管路的场景。弯管部分采用平滑圆弧过渡，能够降低流体在转向处的局部阻力，减少介质在拐角处形成涡流和滞流区；对于含轻微杂质的水流或油液，平滑内壁也有助于降低颗粒沉积风险。

　　建模时先确定两端接口的中心距和相对方位。由于该件为直角转向，两端法兰轴线分别位于相互垂直的两个方向，设计中需要先锁定其中一个法兰的安装基准面，再根据管路包络空间确定另一端法兰的位置。法兰外形采用方形板状结构，四角设置通孔，孔位围绕管道中心对称分布，这样在拧紧时载荷传递较均衡。法兰与弯管连接处设置过渡圆角，避免板件与筒体相交处出现尖锐应力集中；对于铸造或焊接成型的零件，这一过渡区域也有利于材料填充和焊缝布置。

　　管道主体的内径依据通流能力确定，外径则结合壁厚、法兰连接尺寸和工作压力综合考虑。壁厚不能只按静态压力估算，还要考虑管路振动、安装偏载以及法兰紧固时产生的附加弯矩。弯管段的弯曲半径是影响外形尺寸和流阻的关键参数：弯曲半径过小，虽然结构紧凑，但介质转向急促，成型难度和局部应力都会增加；弯曲半径过大，流阻较低，但占用空间增大，不利于设备内部密集布置。因此在三维设计中，通常会把弯管外轮廓、法兰四角边界、螺栓操作空间和相邻零部件一起进行干涉检查，确保安装后扳手能够接近紧固件，且弯管外壁不会与设备框架、电缆桥架或其他管路发生摩擦。

　　安装边界方面，需要重点控制两个法兰端面的平面度、端面与管轴线的垂直度以及两端法兰孔系的相对角度。若端面倾斜，密封垫压缩不均，运行中容易出现渗漏；若孔系角度偏差较大，现场装配时会出现螺栓强行穿入的情况，使法兰承受附加扭转。方形法兰的外轮廓还决定了零件在面板上的开孔范围和最小安装间距，布局时不能只看管道外径，还应预留法兰边长、螺栓头部或螺母尺寸以及装拆工具的活动空间。对于需要频繁拆卸维护的管路，法兰外侧应保留足够的操作距离；对于固定在设备内部的长期管路，则可在满足强度的前提下适当压缩外轮廓。

　　结构细节上，法兰孔可设计为通孔，便于螺栓贯穿配对件；若与薄板支架连接，也可根据工艺条件改为沉孔或螺纹孔，但需校核螺纹啮合长度。法兰密封面可根据介质和压力选择平面密封、加装橡胶垫或金属包覆垫。弯管与法兰的结合区域应保证连续过渡，避免在承压路径上出现截面突变。三维建模过程中，可先建立中心弯线路径，再沿路径扫掠出管体，随后叠加两端法兰并切除安装孔，最后对相交棱边进行圆角处理。完成实体后，还应核对内径贯通情况、法兰孔与管腔的位置关系以及弯管两端开口是否完全对齐接口中心。

　　在设备选型和结构设计中，这类弯管法兰件并非简单外观件，而是同时涉及流道、密封、强度和安装空间的功能件。设计时需要把管路压力等级、介质特性、法兰配对尺寸、紧固件规格、密封形式和周边包络空间统一考虑，才能保证模型不仅外观完整，而且能够直接服务于工程装配和后续加工。
