两级圆柱齿轮减速箱结构三维设计

项目分类:减速机 发布时间:2022-07-14 ID:679659
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计
  • 两级圆柱齿轮减速箱结构三维设计

  在通用机械传动系统的设计选型环节,减速装置是匹配原动机与工作机转速、传递额定扭矩的核心中间部件,这款两级圆柱齿轮减速箱的三维结构设计,完全围绕重载工况下的长期稳定运行需求展开,可广泛应用于输送线驱动、矿山给料设备、冶金辅机传动、轻工包装机械等需要恒定减速比、大扭矩输出的工业场景。从实际工程落地的角度看,这类减速箱的输入轴端通常通过联轴器与异步电机或伺服电机直连,经过两级渐开线圆柱齿轮的啮合减速,将高转速低扭矩的电机输出转化为低转速大扭矩的动力,传递给下游的工作辊、链轮或者输送带主动辊,整套传动结构的传动效率稳定在94%以上,在额定载荷下的运行噪声控制在工业设备允许的阈值范围内。

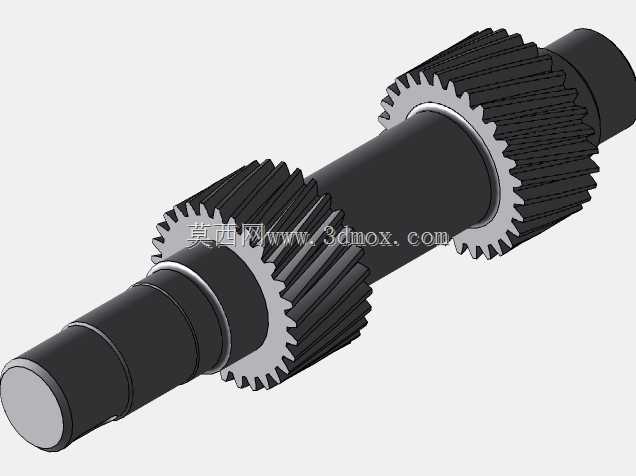

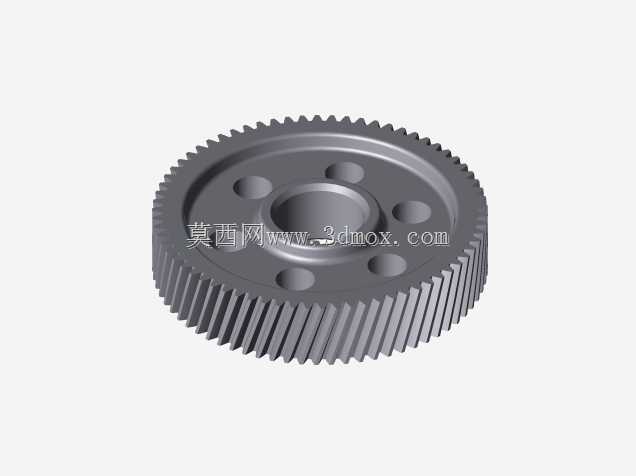

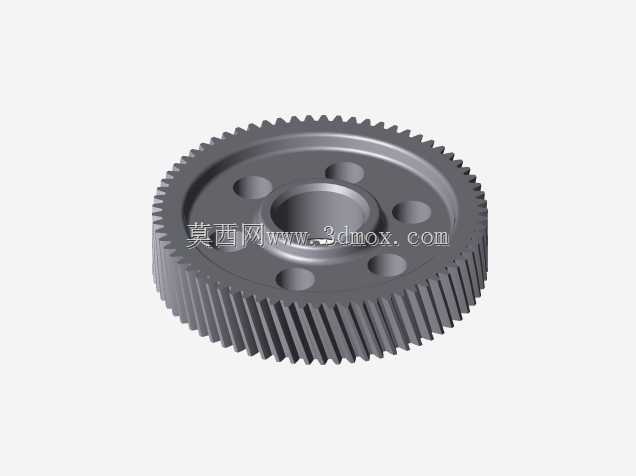

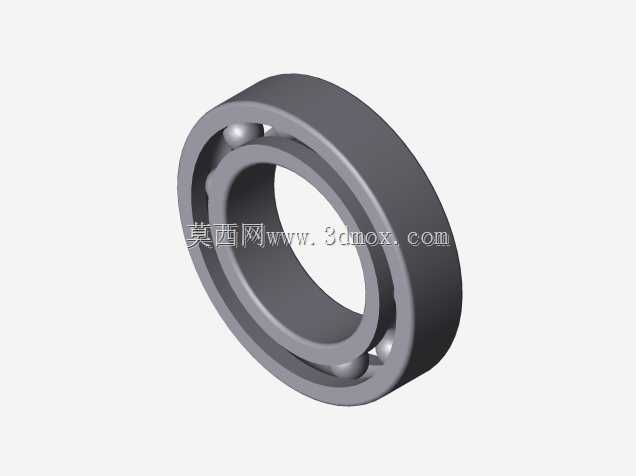

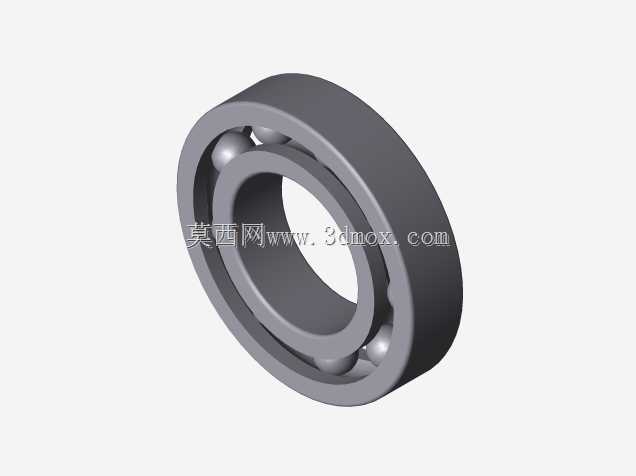

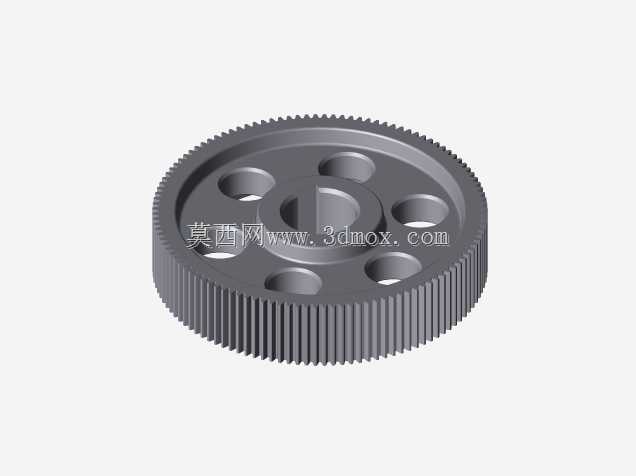

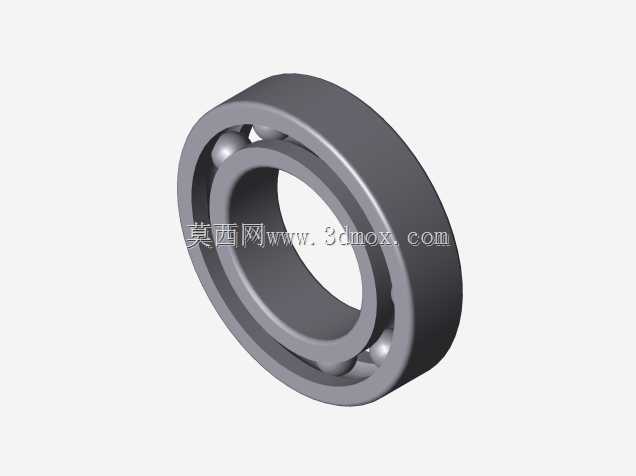

  设计过程中首先要敲定的是传动比分配逻辑,两级减速的传动比并非简单均分,而是要结合各级齿轮的接触强度、弯曲强度校核结果,同时兼顾箱体内部的润滑空间预留,高速级齿轮采用相对更小的模数,降低高速运转下的齿轮啮合冲击,低速级齿轮采用更大模数,匹配输出端的大扭矩承载需求,所有齿轮的轴系支撑均采用深沟球轴承搭配圆锥滚子轴承的组合,分别承受径向载荷与传动过程中产生的轴向力,轴承位的轴肩尺寸严格按照轴承安装的标准公差设计,预留合适的轴承游隙调整空间,避免运行过程中出现轴承过热、抱死的问题。

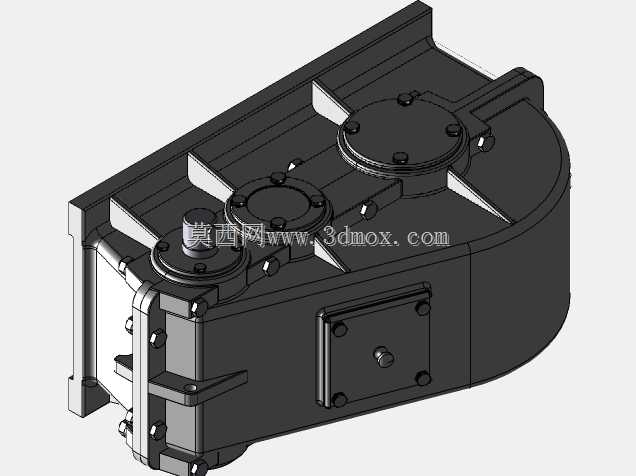

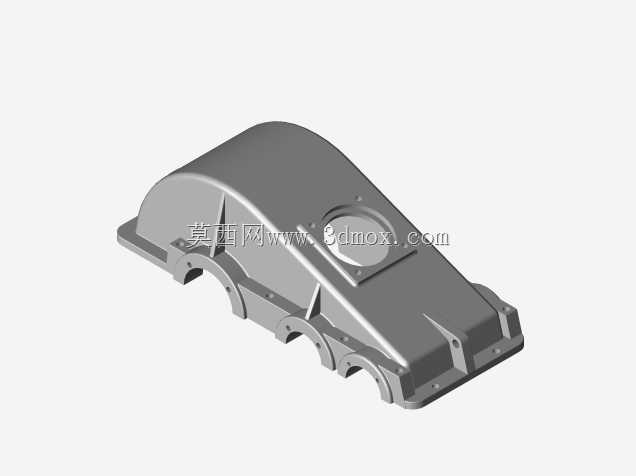

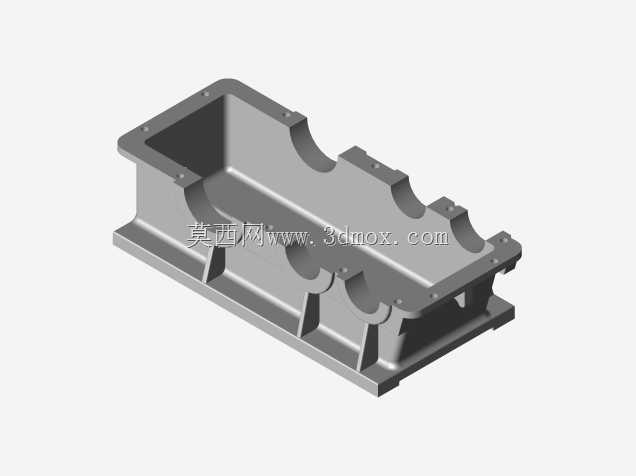

  箱体采用剖分式结构设计,上下箱盖通过定位销实现精准对位,沿箱体结合面布置的连接螺栓按照受力大小差异化选型,轴承座附近的螺栓采用更大公称直径,承受轴系传递的倾覆力矩,结合面处加工有密封槽,可加装耐油橡胶密封垫,防止箱体内部的齿轮润滑油渗漏,同时阻挡外部粉尘、水汽进入箱体内部污染润滑介质。箱体顶部设计有观察窗与透气帽,观察窗可在不拆解箱盖的情况下查看内部齿轮啮合状态、润滑油液位,透气帽用于平衡箱体内外气压,避免长时间运行后箱体内温度升高、压力增大导致的密封件失效漏油;箱体下部设计有放油螺塞,位于箱体油池的最低位置,方便定期更换润滑油时彻底排空废油。

  从安装边界来看,箱体底部设计有一体化的安装底座,底座上的四个安装孔按照标准安装中心距加工,可直接通过地脚螺栓固定在设备机架或者混凝土基础上,安装面的平面度公差控制在合理范围内,避免安装时出现箱体变形导致的轴系同轴度偏差。输入轴与输出轴的轴伸端均设计有标准的键槽与轴肩定位结构,可适配不同规格的联轴器、链轮或者带轮安装,轴伸端的密封采用骨架油封结构,双唇口设计可同时实现润滑油密封与外部杂质阻隔,在多粉尘的工况下也能保证长期密封可靠性。

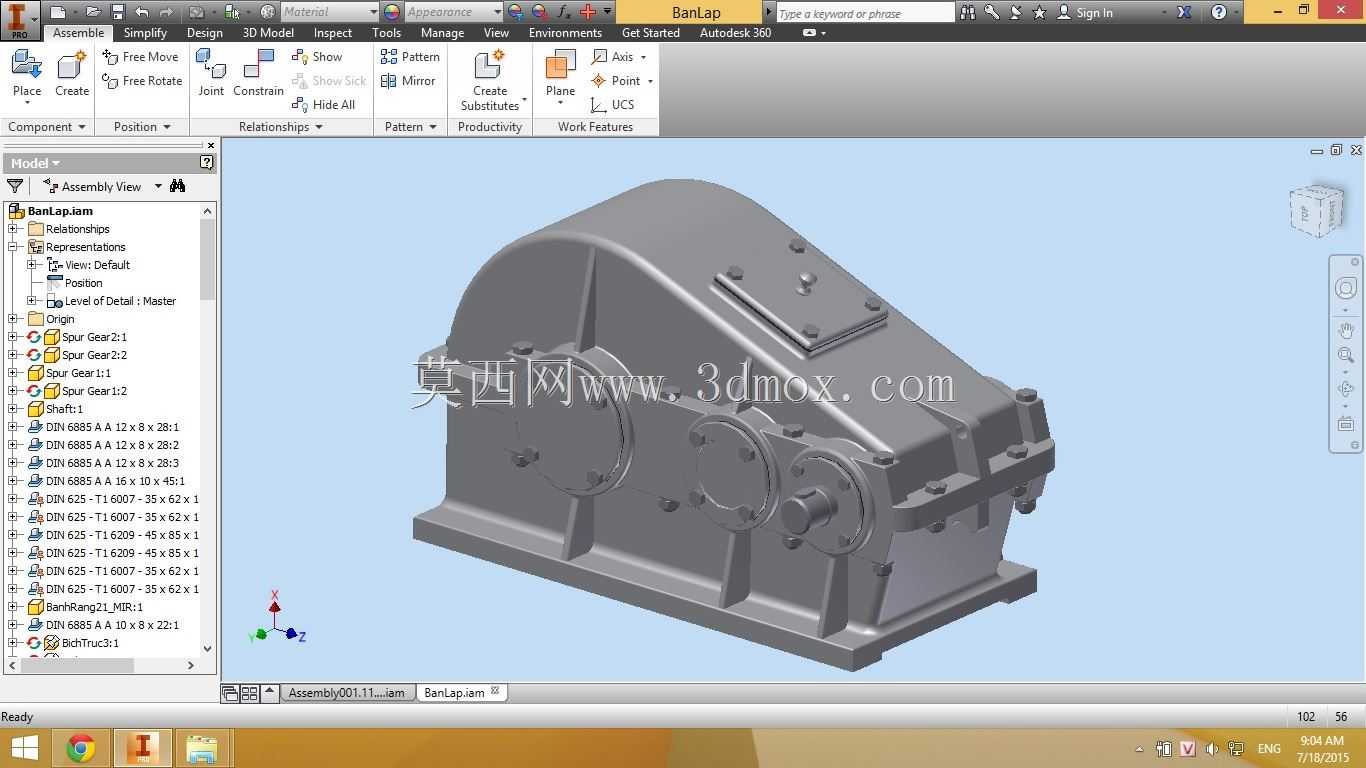

  整个三维建模过程中,所有零件的装配约束完全按照实际装配逻辑设置,齿轮啮合处预留了标准的齿侧间隙,轴承与轴、轴承与轴承座孔的配合公差按照基孔制、基轴制的标准配合选取,可直接用于后续的工程图导出、干涉检查、有限元强度校核,也可作为同类型减速箱改型设计的基础模型,调整齿轮参数、轴系跨距即可适配不同功率、不同传动比的使用需求。在实际选型应用时,可根据设备的额定输入转速、所需输出扭矩、安装空间限制,对箱体的外形尺寸、轴伸方向、安装底座结构做针对性调整,比如针对安装空间受限的场景,可将输入输出轴设计为同方向或者垂直方向的布局,针对重载冲击工况,可适当增加箱体壁厚、加大轴承规格,提升整体结构的刚性与承载能力。
