行星齿轮传动减速装置结构设计

项目分类:减速机 发布时间:2022-07-14 ID:678800
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计
  • 行星齿轮传动减速装置结构设计

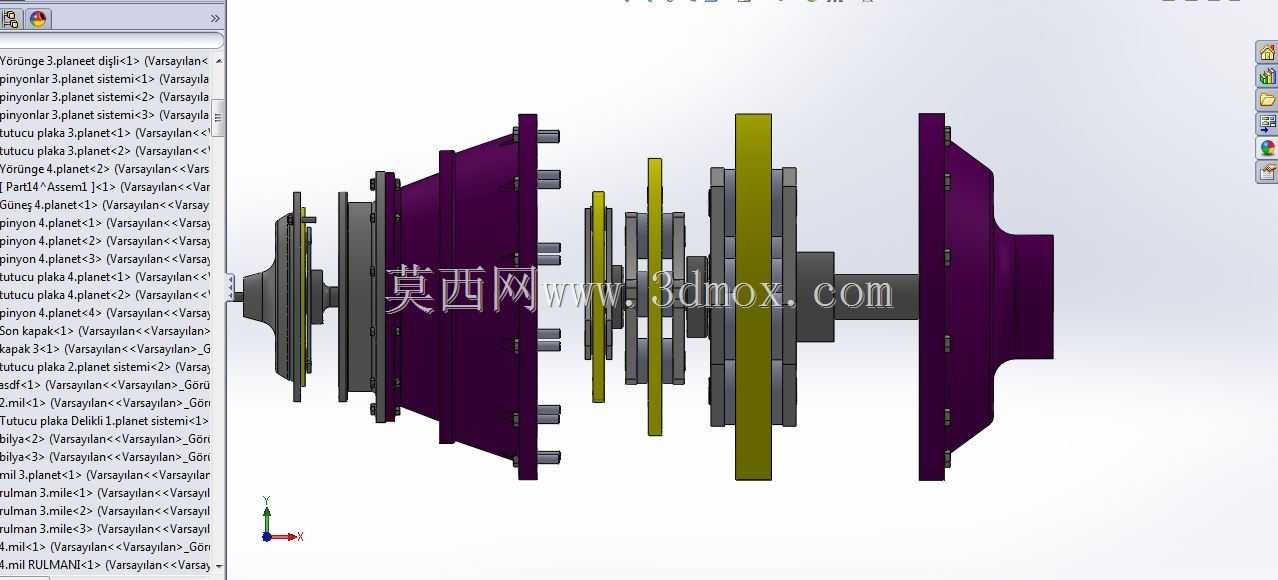

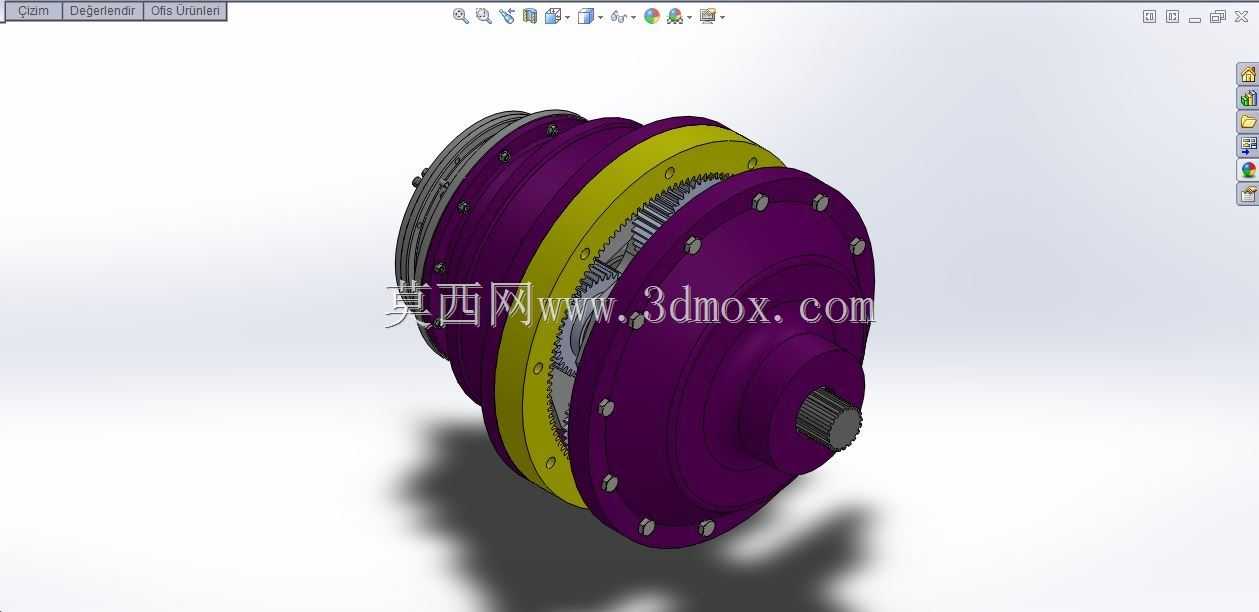

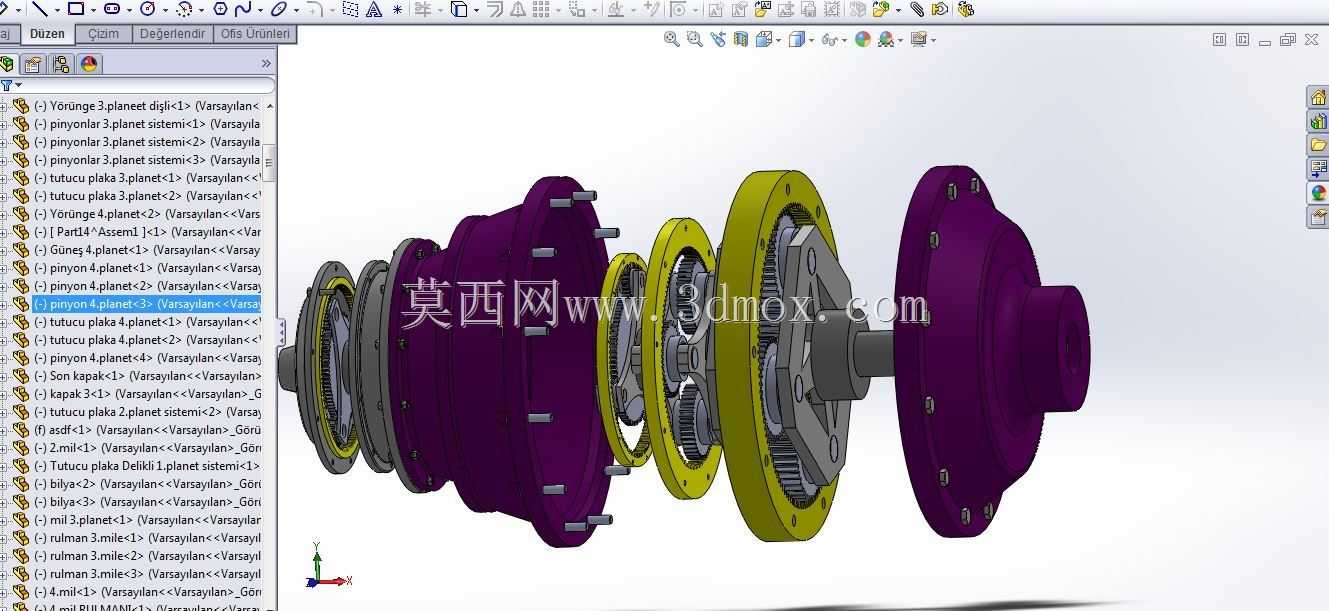

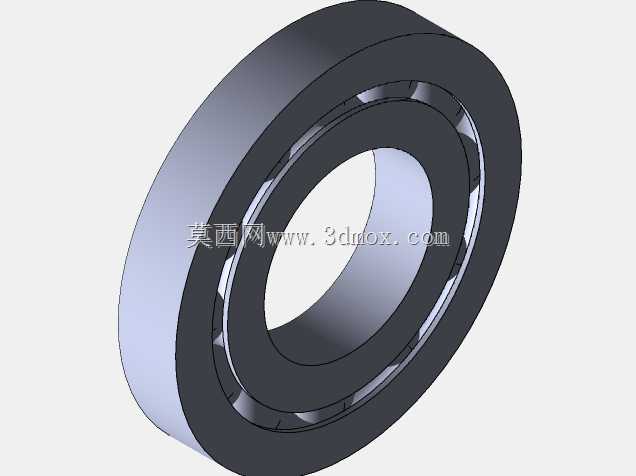

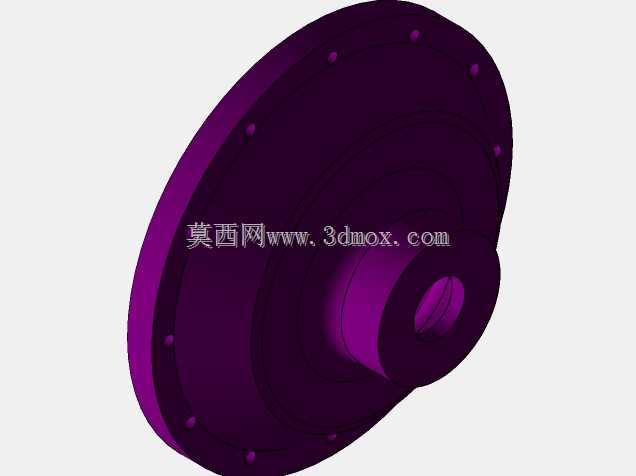

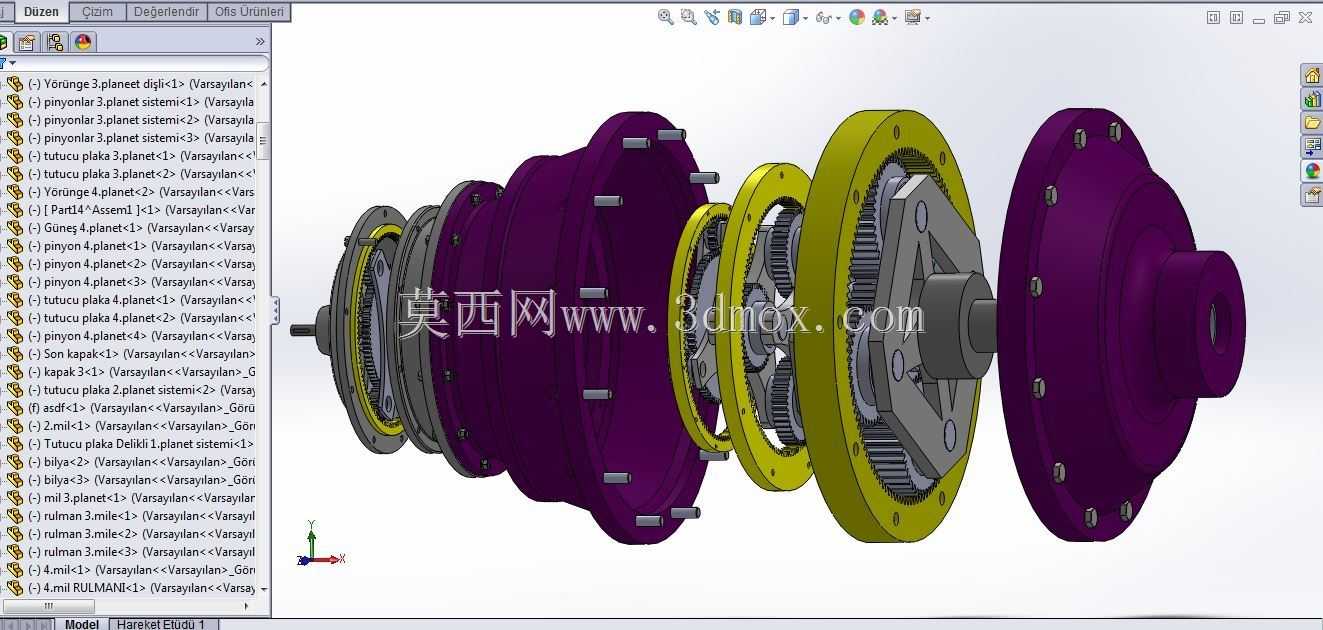

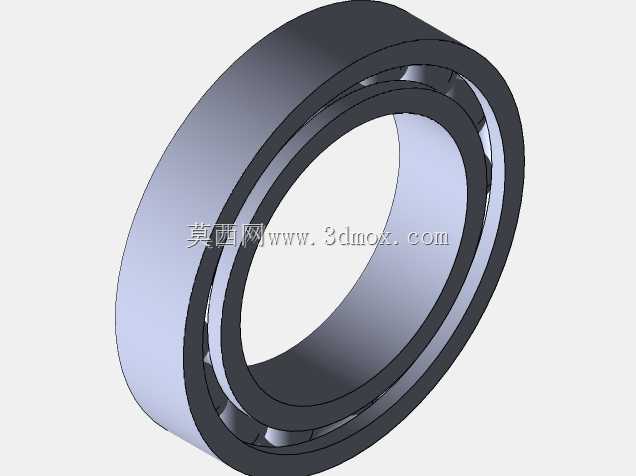

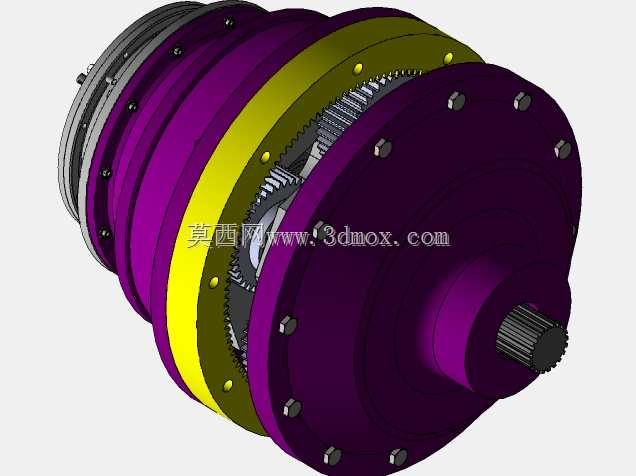

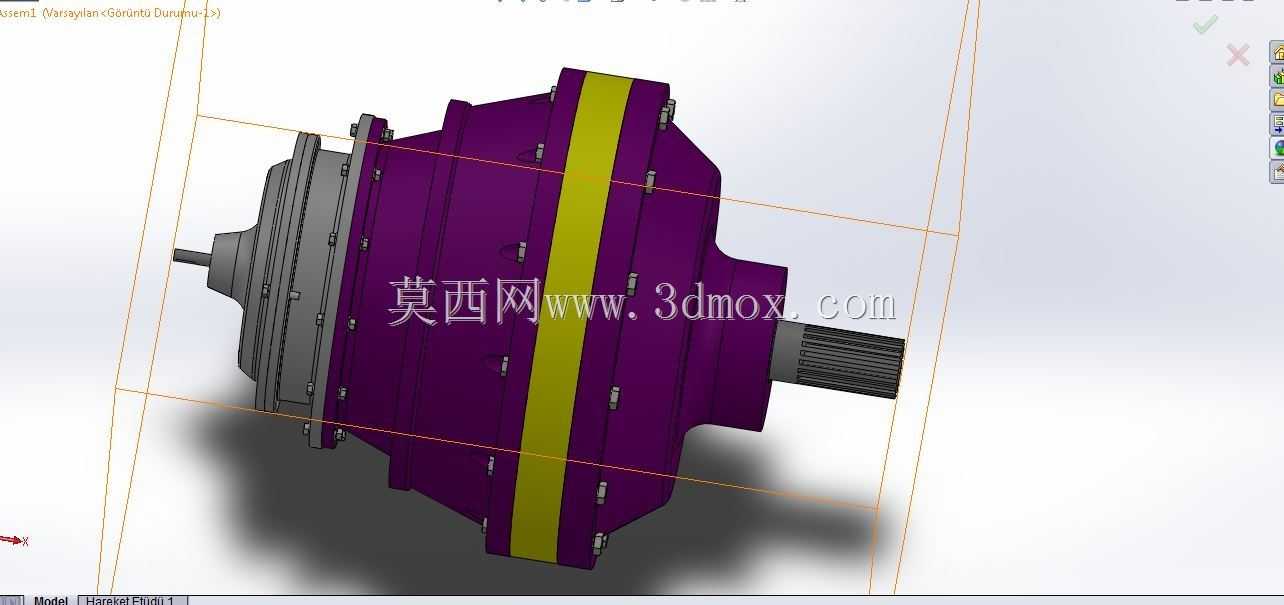

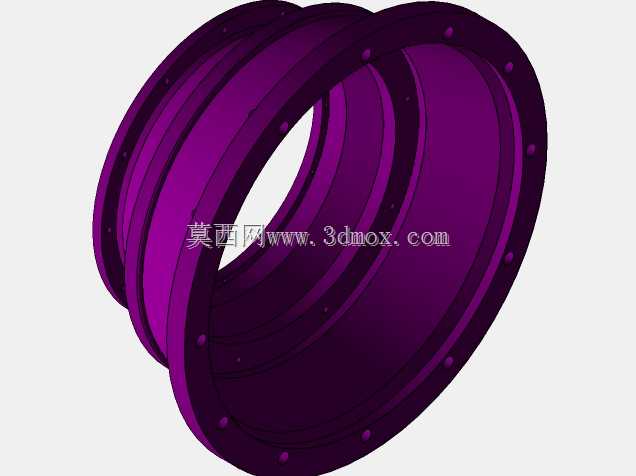

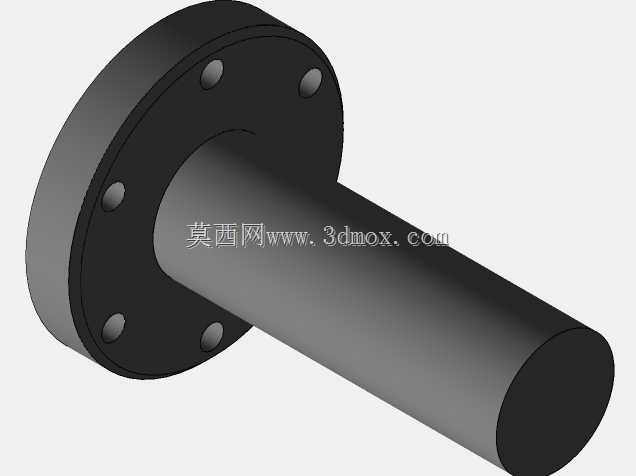

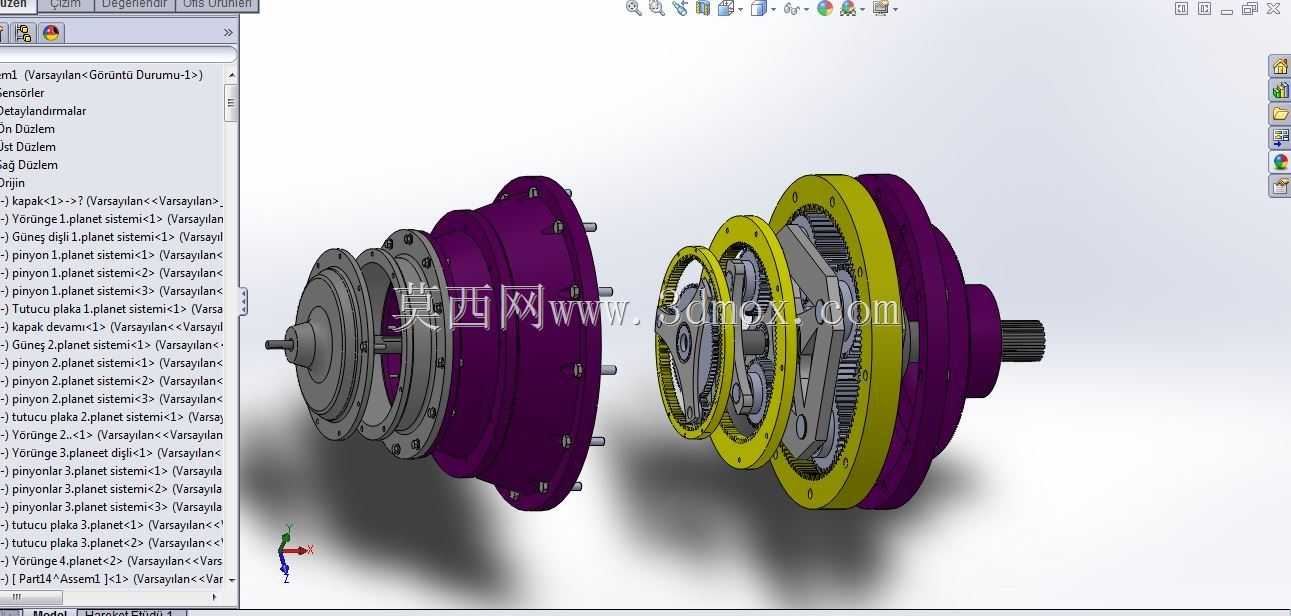

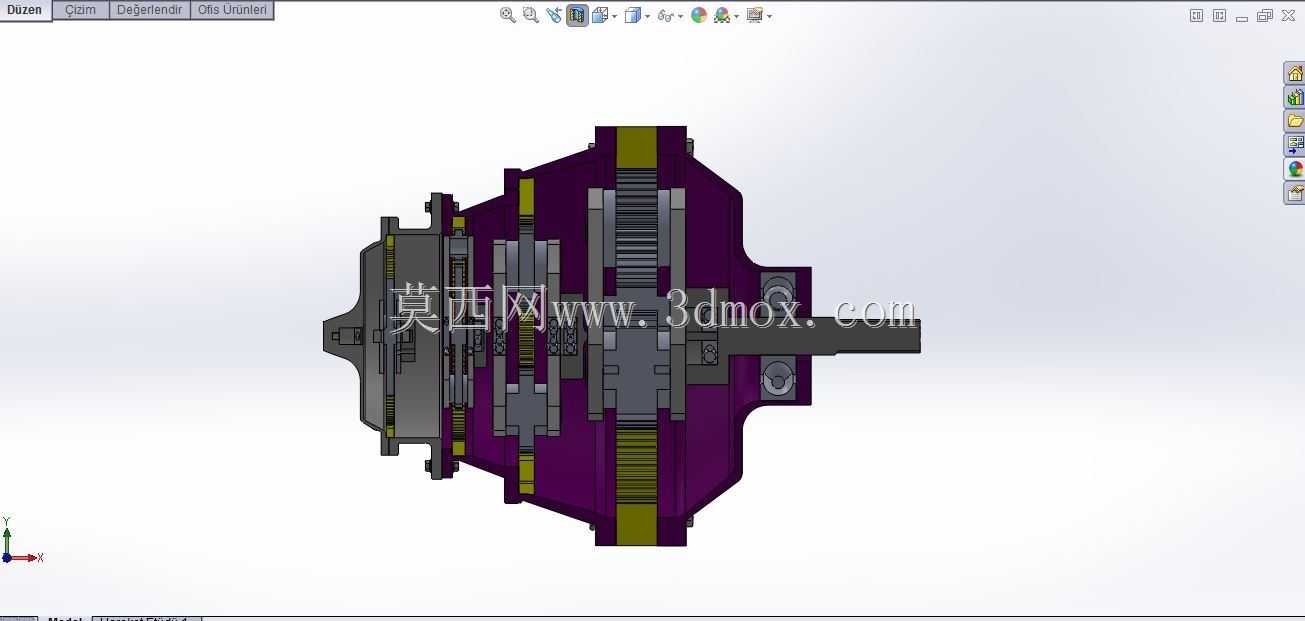

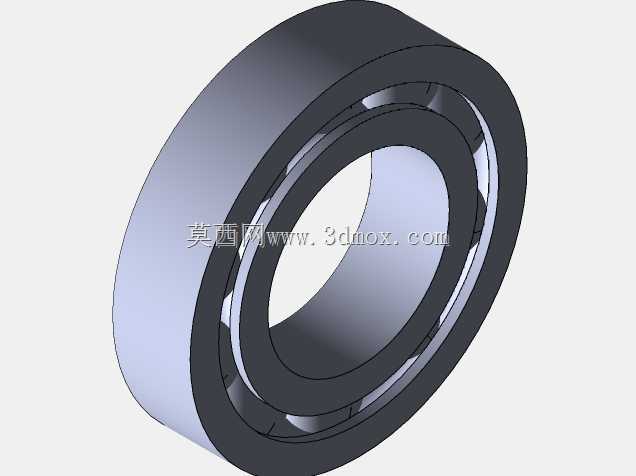

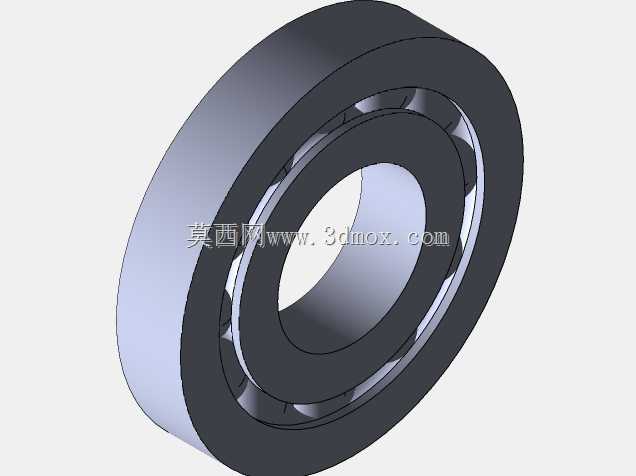

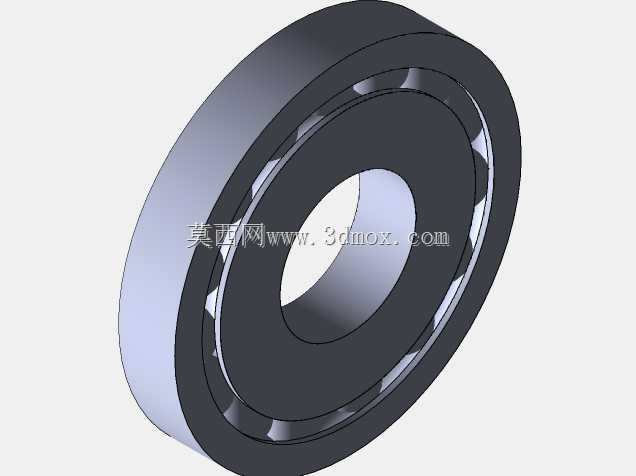

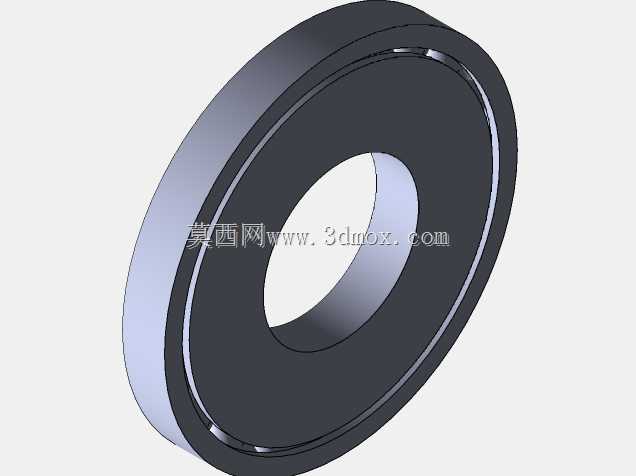

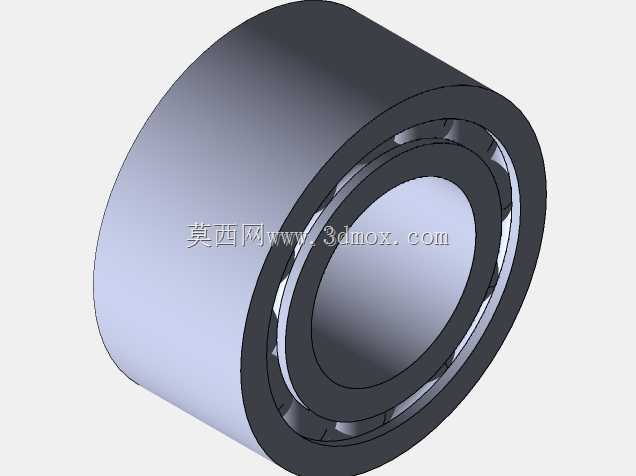

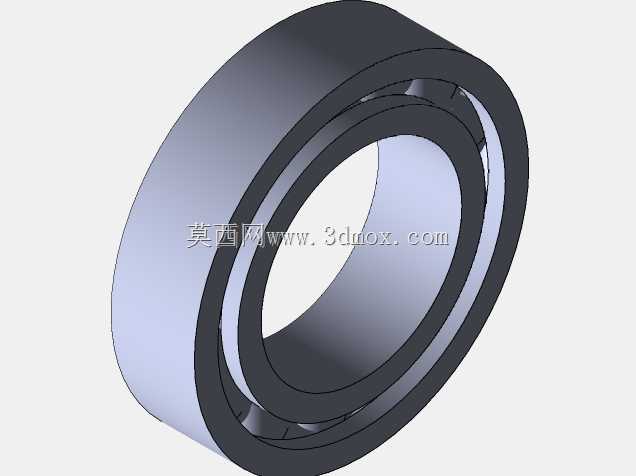

  避免重载下壳体结合面出现渗油或者错位,中间的黄色标识条其实是合模定位基准的可视化标记,方便现场装配时快速对齐上下壳体的定位销孔,不用反复调整周向角度,能大幅缩短现场装配的对位时间。输入端采用渐开线花键轴结构,花键的齿形做了齿顶倒角处理,装配时可以顺畅插入动力源的输出花键套,避免硬敲造成齿面磕碰,输入端的轴伸端预留了密封件安装槽位,可以适配骨架油封或者迷宫密封结构,根据不同的防护等级需求灵活选择密封方案,输入端的轴承位做了台阶式定位,能同时承受径向载荷与部分轴向窜动力,避免齿轮啮合过程中出现轴系偏移。输出端采用大规格外花键轴,花键的模数比输入端更大,对应输出端更大的扭矩传递需求,输出轴的轴肩位置做了圆弧过渡,在重载传动工况的动力匹配环节,行星减速结构始终是兼顾传动比密度与承载能力的核心选型方向,这套行星传动结构的设计逻辑,完全围绕紧凑安装空间下的大扭矩输出需求搭建,没有冗余的装饰性结构,每一处壳体轮廓、连接点位都对应实际装配与受力的硬性要求。从应用场景来看,这类结构常出现在工程机械行走驱动、工业输送线动力端、重型农机传动系统中,需要在输入端连接高速动力源,输出端匹配低转速大扭矩的作业负载,同时要适应多粉尘、变载荷、连续运转的复杂工况,因此结构设计上首先考虑的是壳体的密封与承载协同。整个装置采用分瓣式组合壳体结构,紫色涂装的主壳体沿轴向做了等分螺栓连接布局,沿周向均匀分布的紧固螺栓可以保证壳体合模面的压紧力均匀,

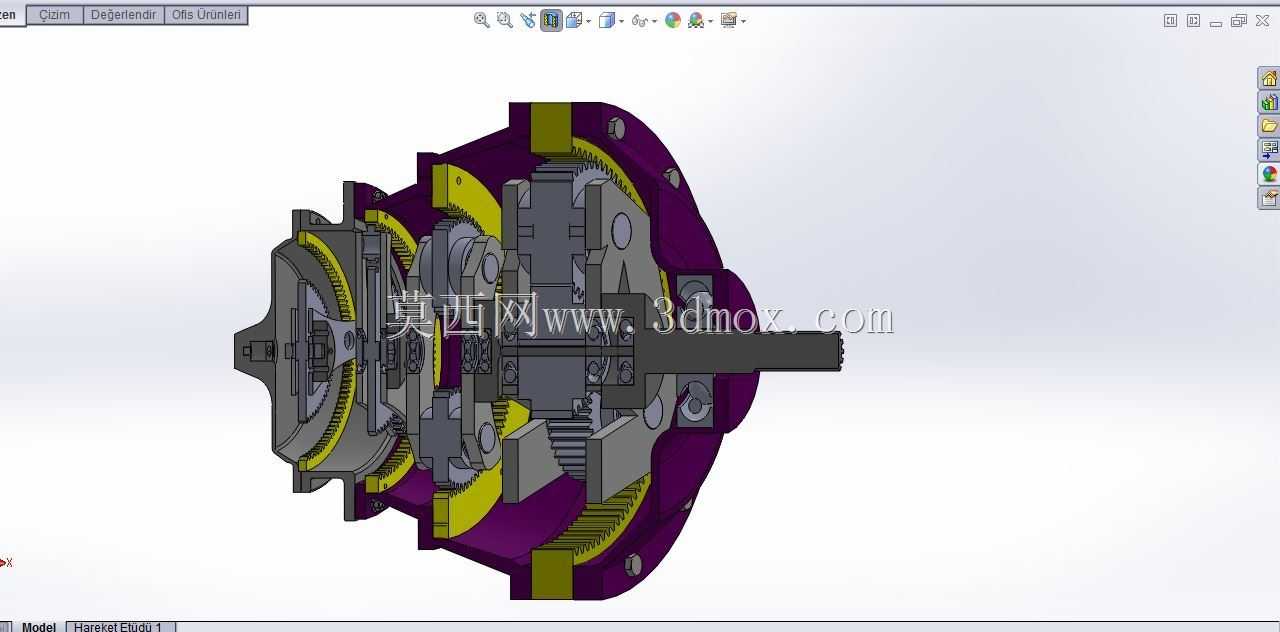

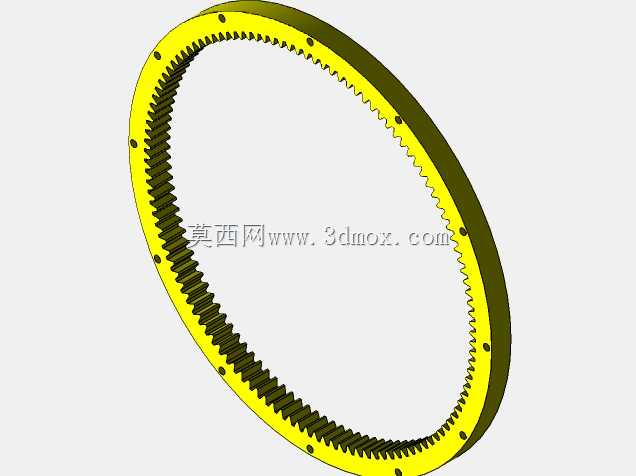

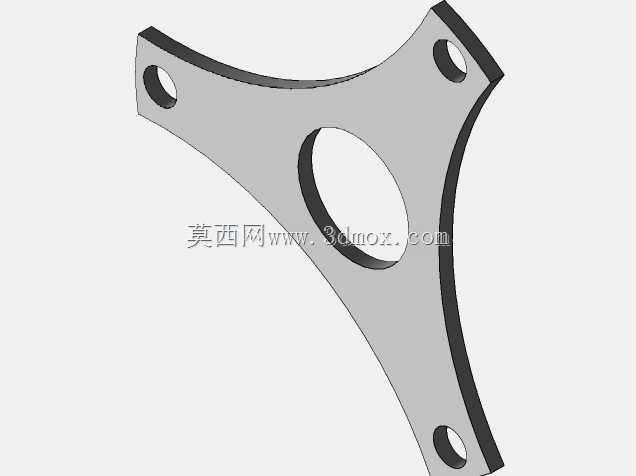

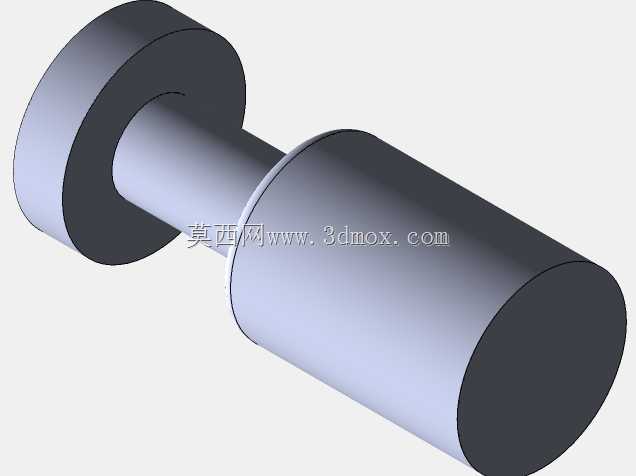

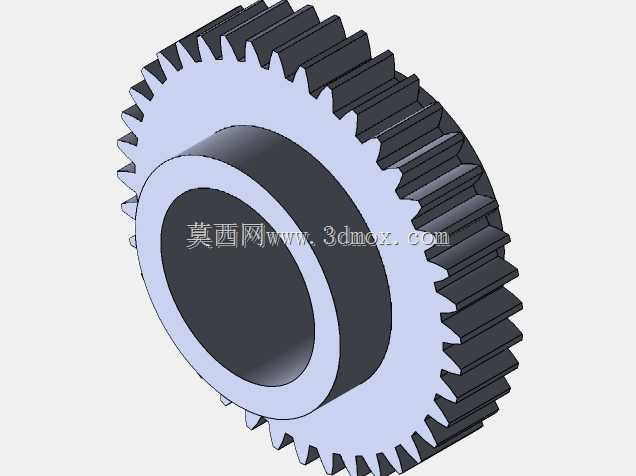

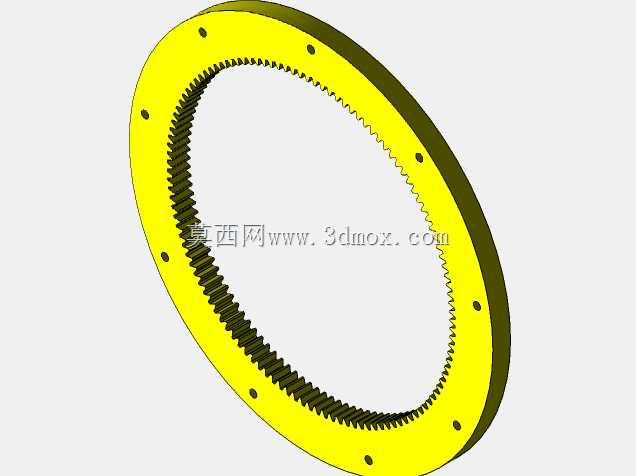

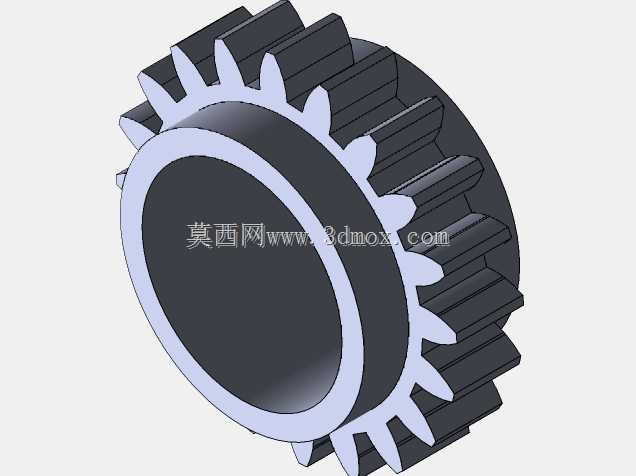

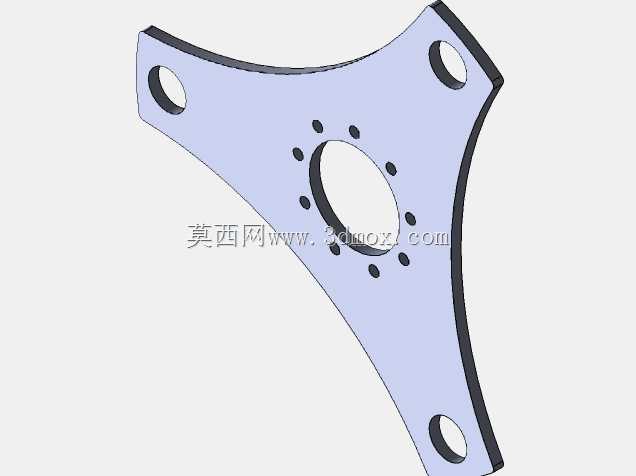

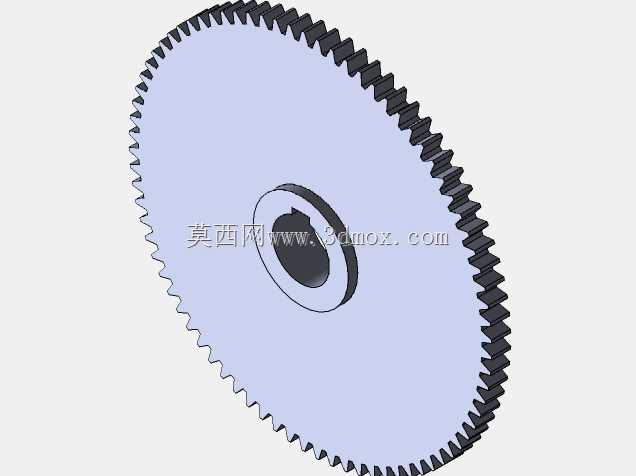

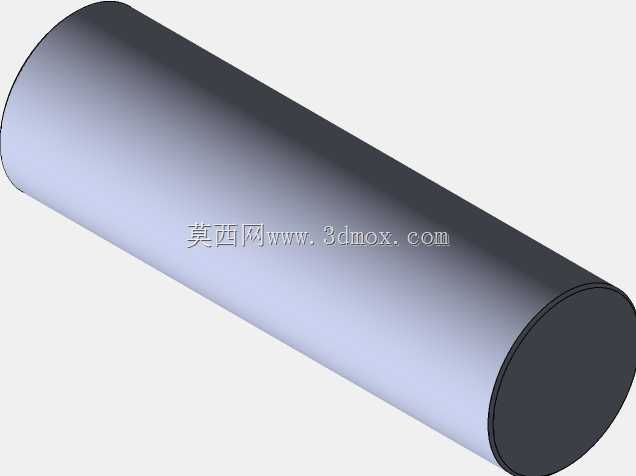

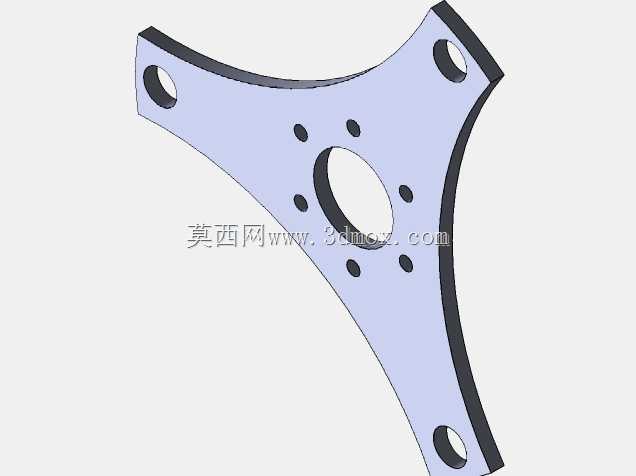

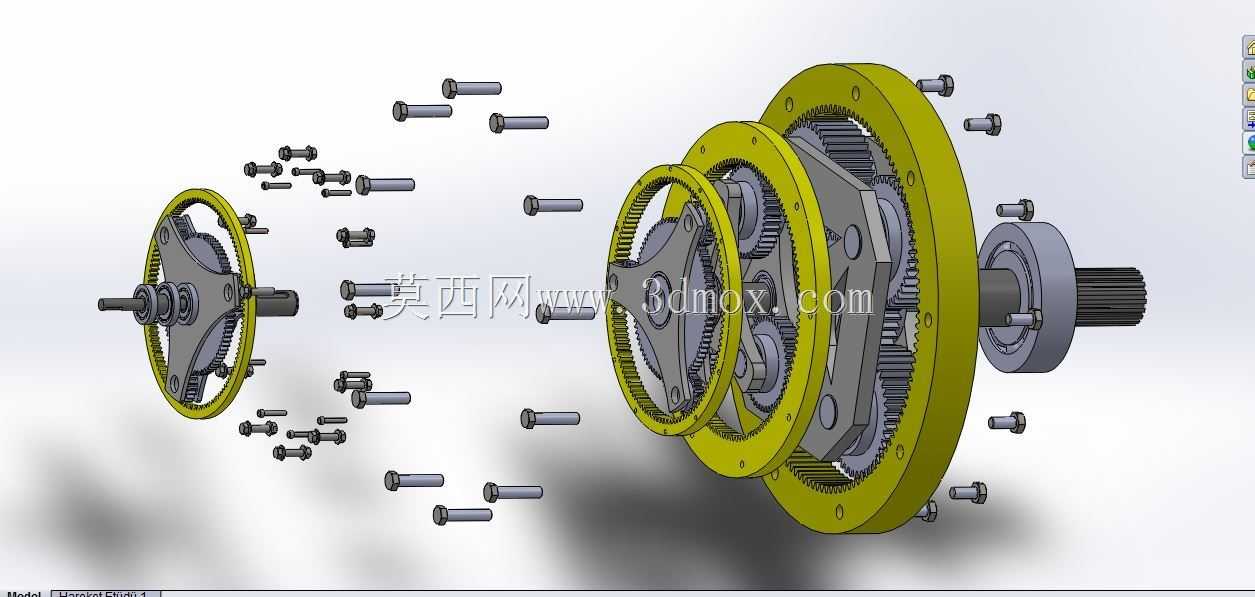

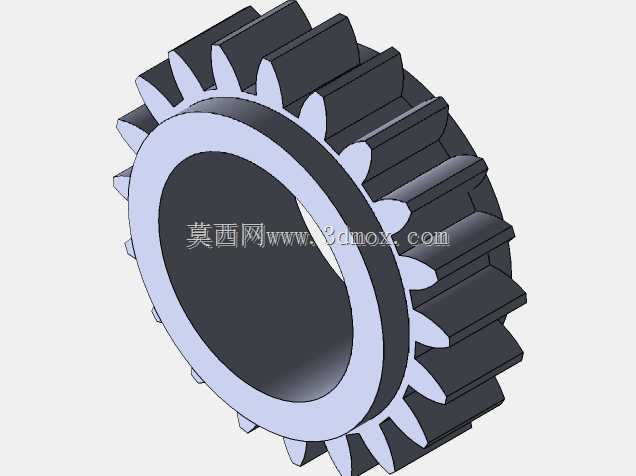

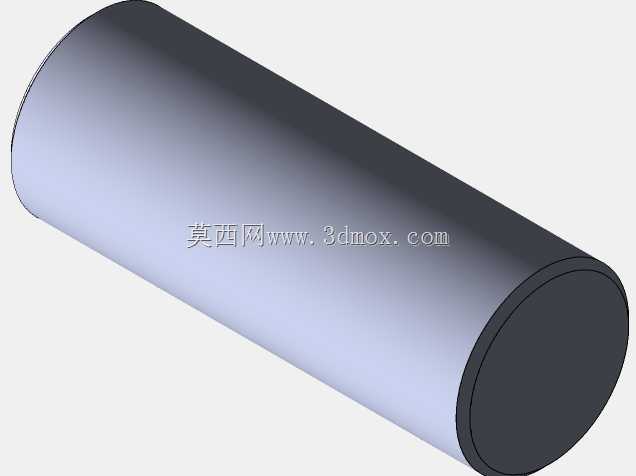

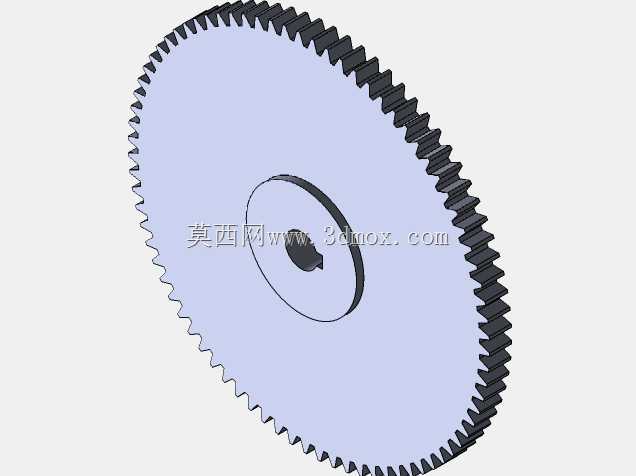

  避免应力集中造成的轴头断裂,这也是重载传动结构设计中很容易被忽略的细节——很多新手建模时会直接做直角台阶,实际运转中交变载荷长期作用下,直角位置很容易萌生疲劳裂纹,最终导致断轴故障。内部的行星轮系采用NGW型传动布局,太阳轮输入、内齿圈固定、行星架输出的经典结构,这种结构的传动比范围宽,同时可以通过多个行星轮均匀分担载荷,在相同体积下能传递比定轴轮系大3到5倍的扭矩,设计时特意将行星轮的安装销轴做了等强度校核,销轴与行星架的配合采用过盈加骑缝销的固定方式,避免重载下销轴转动造成行星架孔磨损。壳体的外部轮廓做了不规则的切削处理,不是规则的圆柱面,这是为了适配安装空间的边界要求——很多设备的安装舱位不是规则圆形,会有周边的管线、

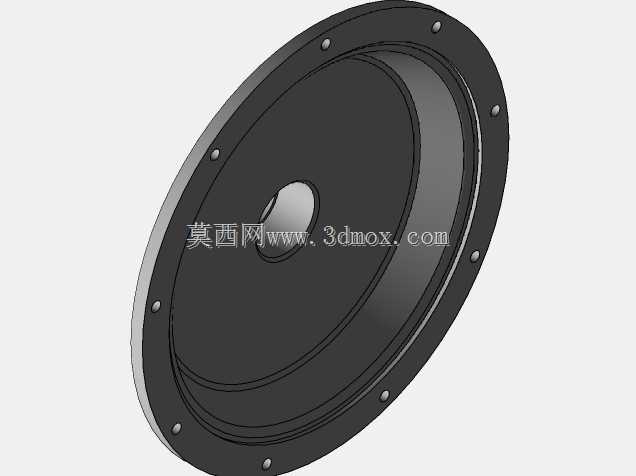

  其他部件的干涉位,建模时提前根据安装舱的点云数据修掉了干涉部分的壳体余量,既保证壳体的刚度满足要求,又能刚好嵌入预设的安装位,不需要现场额外切割打磨。安装法兰的螺栓孔采用跨中分布的布局,和输入端、输出端的轴系中心保持严格的位置度公差,安装时可以通过法兰止口快速定位,保证整个减速装置的输入输出轴和配套设备的轴系同轴度控制在允许范围内,避免偏心造成的轴承过早损坏、齿轮偏磨等问题。在润滑设计上,壳体内部预留了油道与注油、排油点位,注油口设在壳体上方的最高位置,排油口设在下方最低处,方便日常维护时更换润滑油,壳体内壁做了轻微的导油槽结构,运转时齿轮带起的润滑油可以顺着导油槽流到上端的轴承位置,保证上端轴承在连续运转时也能得到充分润滑,

  不会出现干磨情况。整个结构的所有配合公差都按照重载传动的标准选取,转动配合位选用间隙配合公差带,固定配合位选用过盈配合公差带,密封位的粗糙度要求控制在Ra1.6以下,保证密封件的使用寿命。从建模细节来看,所有的螺栓孔都做了沉头处理,螺栓安装后不会突出壳体表面,避免安装时和周边部件产生刮碰,所有的棱边都做了倒角处理,既去除了加工毛刺,也避免装配时划伤操作人员。这类行星传动结构的设计核心从来不是外观的规整,而是在给定的安装边界、载荷参数、传动比要求下,平衡好强度、体积、装配便利性、维护成本这几个核心要素,不能为了追求外观好看牺牲结构强度,也不能为了强度盲目加大尺寸造成安装空间不足,每一处尺寸的确定都要经过受力校核、干涉检查、装配模拟的反复验证,最终落地的结构才能满足实际工业场景的长期使用需求。
