多级平行轴工业齿轮减速传动箱

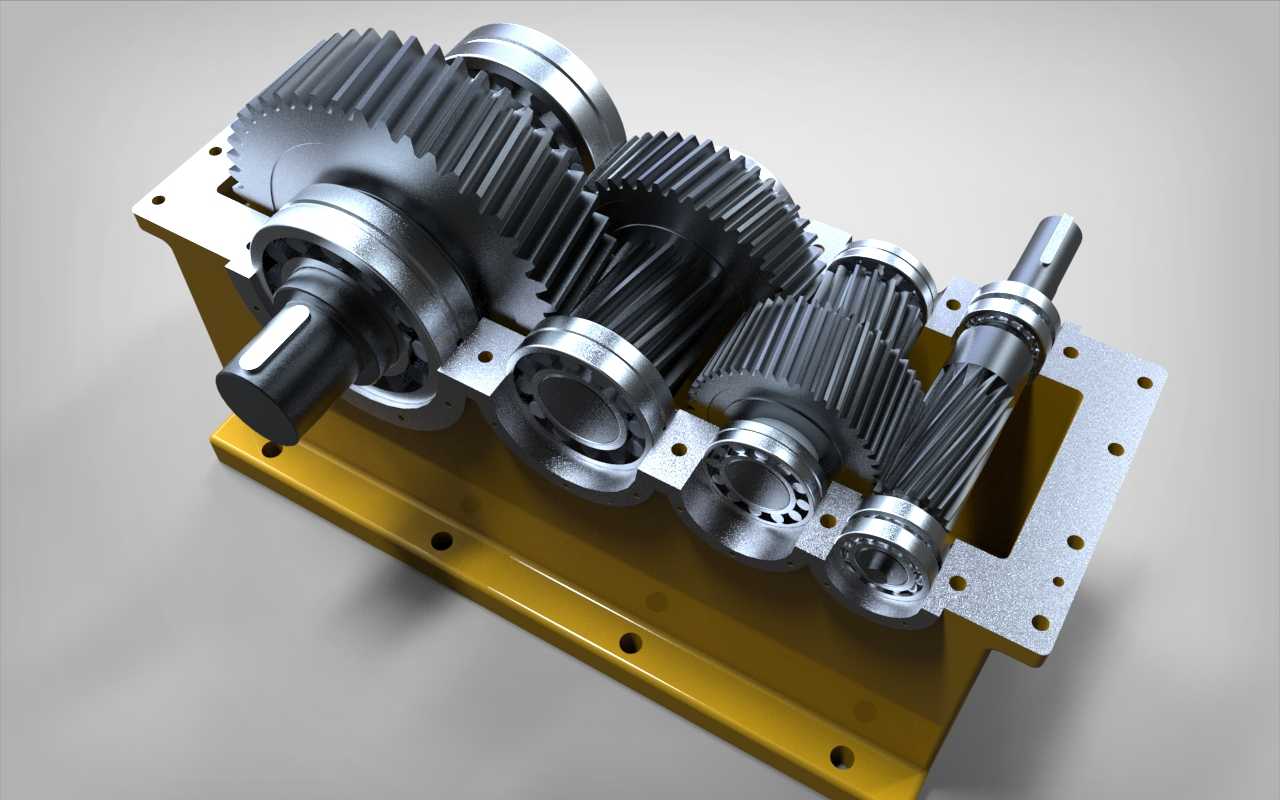

　　这套多级平行轴齿轮传动结构，面向需要稳定降速增扭的工业动力传递场景，常见于输送线驱动、搅拌设备配套、轻工生产线以及中小型通用机械的动力输入端。整套结构以敞开式箱体呈现内部啮合关系，能够清晰看到三根平行布置的传动轴、多组不同齿数与模数的圆柱齿轮、轴承支撑位、输入输出轴伸以及底座安装法兰，适合在方案评审、传动比校核、装配干涉检查和教学演示中使用。

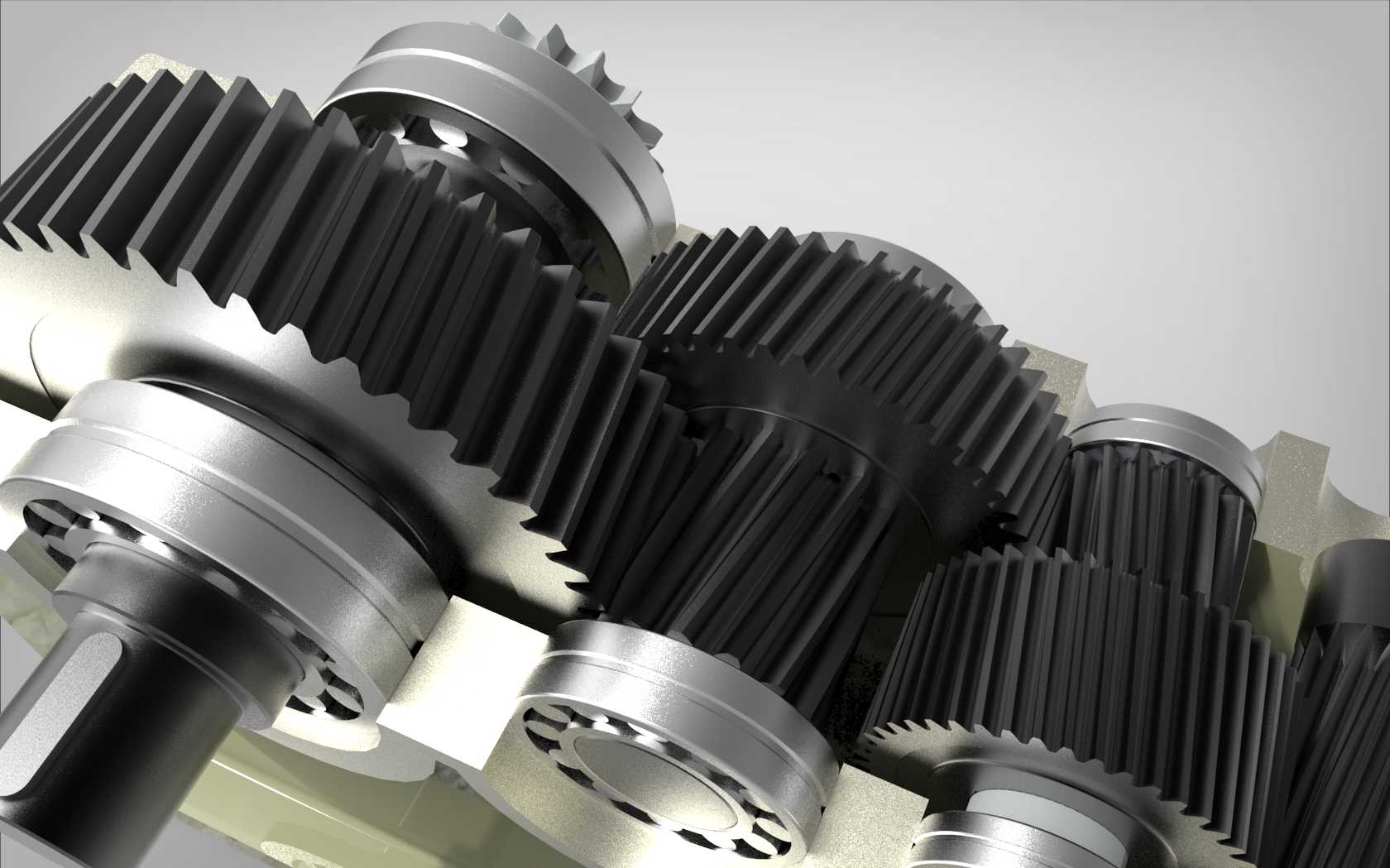

　　从实际用途看，齿轮箱的核心任务是把原动机较高的输入转速转换为工作端需要的低转速，同时按传动比放大输出扭矩。模型中各级齿轮沿轴向依次排布，动力由一侧轴端进入，经过小齿轮驱动大齿轮、再传递到下一级轴系的方式逐级减速。齿轮采用斜齿与直齿组合的表达形式，其中斜齿段在重载连续运行时啮合重合度更高，传动更平稳，冲击噪声相对较低；直齿部分则结构直观，加工与维护成本较低，适合中低速、载荷变化不极端的工况。

　　设计思路上，轴系布置优先保证中心距、齿宽和轴承位置之间的协调。每根轴两端都预留了轴承安装区域，轴肩、挡圈位置和端盖配合面在三维结构中均有体现，便于后续补充轴承型号、密封件和润滑方案。箱体侧板通过螺栓孔与底座连接，底座上分布有沉孔与通孔，可直接对应设备机架的安装面。输入轴与输出轴伸出方向明确，轴端保留键槽结构特征，用于安装联轴器、带轮或链轮，保证扭矩传递可靠。

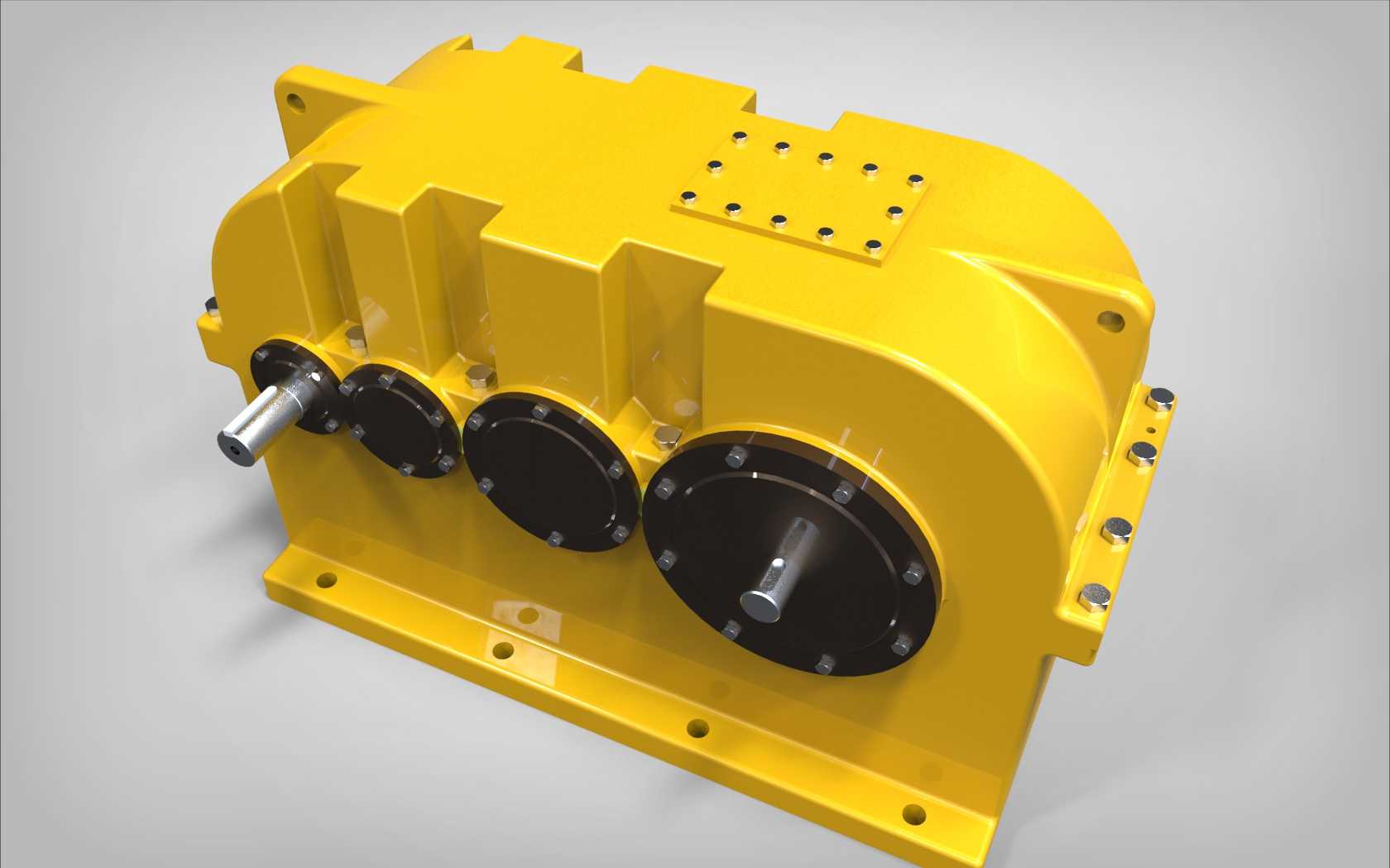

　　外形边界方面，该传动箱整体呈长条形卧式布局，底部为宽厚的黄色安装基座，上部为容纳齿轮啮合空间的箱壳区域。底座宽度大于齿轮回转外径，能够降低运行时的重心；侧板外缘布置成排连接孔，既方便箱盖装配，也为检修时拆解内部零件留出操作空间。安装时需要重点核对输入轴中心高、输出轴中心高、底脚孔间距以及轴伸长度，避免与电机底座、联轴器护罩或设备主梁发生干涉。齿轮顶部与箱体内壁之间应保留润滑油飞溅空间，底部则需考虑油池深度和放油位置。

　　在结构细节上，大齿轮承担低速级扭矩，齿宽和轮缘厚度明显增加；高速级小齿轮齿数较少，转速更高，因此对轴的支撑刚度和轴承选型更敏感。各齿轮与轴之间通过键连接或过盈配合实现周向固定，轴向则依靠轴套、轴肩和轴承端盖限制窜动。多级传动的齿数搭配决定总减速比，建模时可通过调整齿轮分度圆、中心距和齿宽，快速衍生出不同速比规格。

　　对于设备选型人员而言，这类模型的价值不只在外观展示，更在于能够直观判断动力流向、维修拆装顺序和外部接口关系。现场布置时，电机通常通过联轴器连接高速轴，低速轴再接入工作机构；若用于输送设备，还需结合启动冲击、负载持续率和环境温度校核齿轮接触强度与轴的挠度。三维状态下可以提前发现齿轮与箱壁间隙不足、轴承拆装空间受限、油管或油尺位置冲突等问题，从而在加工投产前完成结构优化。

　　整体而言，该齿轮箱结构层次清楚，传动零件完整，安装基准明确，既体现了平行轴减速器的典型布局，也保留了进一步细化箱体、润滑系统和密封结构的空间。对结构设计人员来说，可在此基础上完善工程图、公差配合和BOM明细；对三维建模从业者来说，也适合作为复杂轴系装配、齿轮啮合关系和机械传动原理学习的参考对象。
