嵌入式翘板结构电气开关三维数模

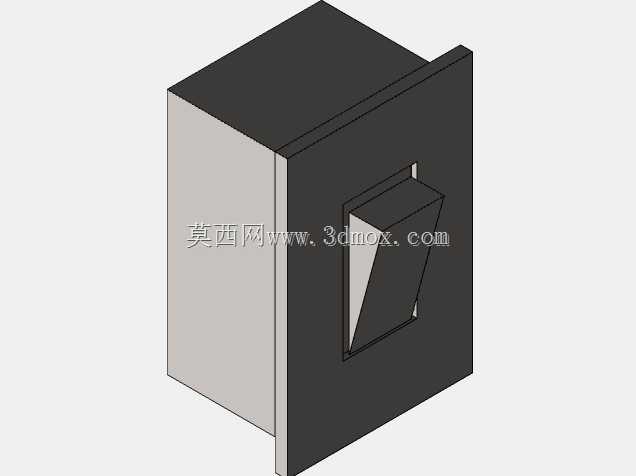

　　这款翘板式电气开关的三维结构设计，核心围绕民用及工业低压配电末端的通断控制需求展开，在结构设计阶段优先考虑了嵌入式暗装的安装适配性，整体采用方体基座加外露翘板操作件的布局，基座部分的尺寸完全匹配常规86型暗装底盒的安装边界，侧壁预留的卡扣结构可直接与标准底盒的卡位卡接，无需额外定制安装配件，能直接适配现有墙面布线的施工规范。从功能实现逻辑来看，翘板操作件的转轴位置做了偏心设计，按压操作端时，翘板绕转轴转动的行程控制在15度以内，既保证操作时的清晰段落反馈，又避免行程过大导致内部触点拉弧距离过长，内部动触点与静触点的接触压力通过翘板下方的弹性件提供，设计时将接触压力控制在合理区间，既保证通流时的接触可靠性，降低接触电阻带来的温升问题，

　　又不会让操作按压力度过大影响使用手感。在外形设计上，外露的操作面板做了微斜面处理，边缘做了R0.8的圆角过渡，既避免安装后边缘割手的问题，也能让日常清洁时不易积灰，面板与基座的配合间隙控制在0.3mm以内，可有效阻挡日常使用中的灰尘、飞溅水渍进入开关内部，提升不同使用场景下的适配性，不管是普通家居墙面、办公场所隔断，还是工业设备的操作面板安装位，都能满足基础的防护要求。设计过程中对安装边界做了充分校核，基座嵌入安装面后的深度控制在常规暗装布线的允许范围内，不会与底盒内的布线接头产生空间干涉，接线端子的位置布局在基座后侧的上下两端，接线操作时无需额外调整线缆弯折角度，符合电工施工的操作习惯，端子的压线结构采用螺钉压紧式，可适配1.

　　5-4平方毫米的铜芯导线，覆盖常规照明回路、小功率插座回路的线缆规格需求。从结构可靠性角度出发，翘板与基座的转轴配合处做了耐磨结构设计，反复操作过程中不会出现转轴磨损导致的翘板松动问题，内部的触点材质选用耐磨低阻的铜合金材质，可满足长期通断操作的使用寿命要求，操作时的翘板晃动量控制在0.1mm以内，避免长期使用后出现操作手感松散的问题。在三维建模过程中，所有配合面的公差都按照低压电器的相关制造标准设定，基座的塑料件壁厚均匀控制在2mm，既保证结构强度，也符合注塑成型的工艺要求，避免注塑过程中出现缩痕、翘曲等成型缺陷，翘板操作件的表面做了微纹理处理，建模时预留了表面处理的工艺余量，可适配不同的外观配色需求，不管是常用的白色家装款，

　　还是工业场景用的黑色、灰色款，都能在该基础结构上快速调整外观细节。这款开关的结构设计没有多余的冗余结构，整体零件数量控制在最少的合理区间，既方便自动化组装生产，也能降低后期的维护成本，出现故障时可快速拆解更换内部易损件，不需要整体拆除基座部分，减少后期维护的施工量。针对不同的安装场景，该结构还预留了功能扩展空间，可在基座内部增加指示灯模块、弱电控制模块等扩展部件，不需要改动外部安装尺寸，就能衍生出带夜光指示、智能控制等不同功能的衍生型号，提升整体结构的平台化适配能力。
