沙漏型变径螺旋压缩弹簧结构设计

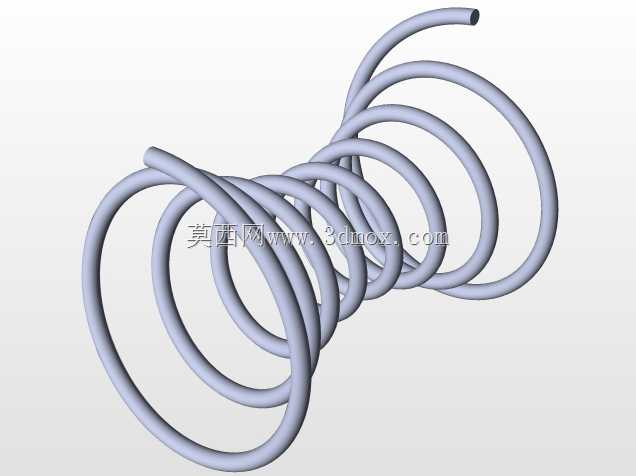

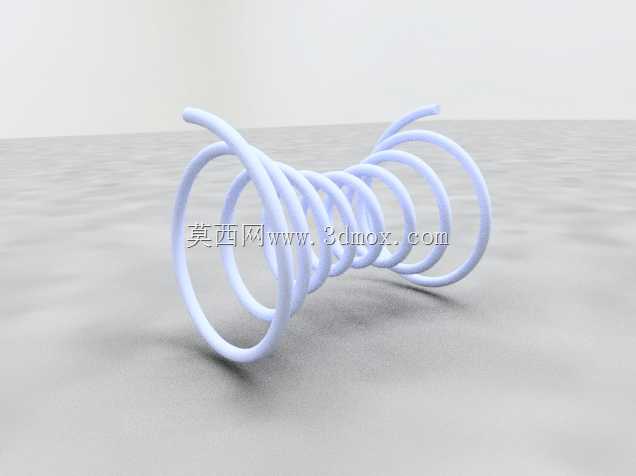

　　这类沙漏形态的变径螺旋弹簧，在小空间弹性缓冲、行程限位场景里的适配性远高于常规等径圆柱弹簧，日常接触到的小型电子设备按键复位、精密仪器的隔振支座、小型通讯终端的触点抵接结构里，经常能看到这类结构的身影。和两端等径的常规圆柱压簧不同，它的簧圈直径从两端向中间逐步收窄，整体呈现两端大、中间小的沙漏轮廓，这种结构首先解决的是小安装空间下的压并高度问题——常规等径弹簧受压时所有簧圈依次叠合，压并高度等于单圈簧丝直径乘以总圈数，而沙漏型弹簧受压时，中间收窄段的簧圈会逐步嵌入两端大直径簧圈的内圈空隙里，同等有效圈数、同等簧丝规格下，它的压并高度能比等径圆柱弹簧低30%左右，这对内部堆叠密度极高的小型通讯设备、便携数码产品来说，能省下非常宝贵的轴向安装空间。

　　从功能特性上看，这种变径螺旋弹簧的刚度是非线性的，初始压缩阶段只有两端大直径簧圈参与变形，刚度偏低，能提供比较柔和的初始抵接力，避免硬接触带来的零件表面压损；当压缩行程超过总行程的40%左右，中间收窄段的簧圈开始参与承载，刚度会逐步抬升，能提供足够的抵紧力防止松脱，这种渐变的刚度曲线刚好匹配按键、触点类结构的手感需求——按压初期触感柔和不生硬，按到底时又有清晰的力度反馈，不会出现绵软无力的虚位感。另外这种两端大直径的结构，安装时不需要额外做导向套定位，两端的大圈可以直接卡在安装槽的台阶位上，自动对中不会出现偏斜，比等径弹簧少了导向结构的设计成本，也避免了弹簧受压时侧向弯曲卡滞的问题。

　　做这类弹簧的三维建模时，首先要确定的是安装边界参数：两端支撑圈的外径要匹配安装位的卡槽内径，通常单边留0.1-0.2mm的装配间隙，避免安装时卡滞；中间最小圈的内径要大于穿过弹簧的导杆直径（如果有导杆结构的话），单边间隙控制在0.3mm左右，防止工作时簧圈和导杆摩擦产生异响或者磨损簧丝。簧丝直径的选择要结合工作载荷来定，这类小尺寸沙漏弹簧常用的簧丝直径在0.2mm到0.8mm之间，材料多选用碳素弹簧钢丝或者304不锈钢丝，前者强度更高适合承载稍大的场景，后者防锈性能好适合潮湿或者有防腐蚀要求的通讯设备场景。建模时的螺旋线不能用单一参数的螺旋线生成，需要做可变直径的螺旋扫掠路径，两端各留1圈到1.5圈的支撑圈，支撑圈的节距要小，保证端面磨平后能和安装面完全贴合，不工作时不会出现歪斜；中间有效圈的节距要均匀过渡，从两端大圈向中间小圈平滑收窄，不能出现直径突变的拐点，否则工作时应力会集中在拐点位置，很容易出现簧丝断裂的疲劳失效问题。

　　实际选型应用时还要注意几个细节：首先是弹簧的自由长度，要比安装位的初始安装高度高10%-15%，保证装配后有足够的预紧力，不会因为设备振动出现弹簧松脱移位；其次是有效圈数的匹配，总圈数一般控制在5圈到10圈之间，圈数太少的话刚度曲线太陡，按压手感偏硬，圈数太多的话弹簧整体稳定性差，容易出现侧向弯曲。另外这类弹簧的两端支撑圈需要做并紧磨平处理，磨平部分的长度不小于单圈周长的3/4，端面粗糙度控制在Ra6.3以内，保证安装后支撑面平整，受力均匀，不会出现单边受力导致的弹簧偏斜。和常规圆柱弹簧相比，它的侧向稳定性更好，因为中间收窄的结构相当于自带一个导向腰鼓，受压时侧向的偏移量会被中间的小圈约束，不会出现等径弹簧常见的受压后侧向弯折、蹭到周边零件的问题，这在内部空间紧凑、周边布满电子元器件的通讯类产品里尤其重要，能避免弹簧剐蹭线路导致的短路风险。

　　在做结构验证的时候，要重点校核两个位置的应力：一个是两端大直径圈和中间收窄段的过渡位置，这里是直径变化的拐点，工作时的应力值最高，需要保证最大工作载荷下的切应力低于材料的许用切应力，循环载荷工况下还要做疲劳寿命校核，保证10万次以上的按压循环不会出现断裂；另一个是两端支撑圈的并紧位置，这里不能出现缝隙，否则装配后弹簧会出现倾斜，导致弹力方向偏移。建模完成后可以做虚拟压缩仿真，模拟弹簧从自由状态到压并状态的全行程变形，检查各圈之间是否存在干涉，尤其是压并状态下中间小圈是否能顺利嵌入两端大圈的空隙里，有没有出现簧圈互相挤压的情况，如果有干涉就要调整螺旋线的直径变化率或者节距参数，保证全行程运动顺畅。
