越野车辆管式车架底盘结构三维设计

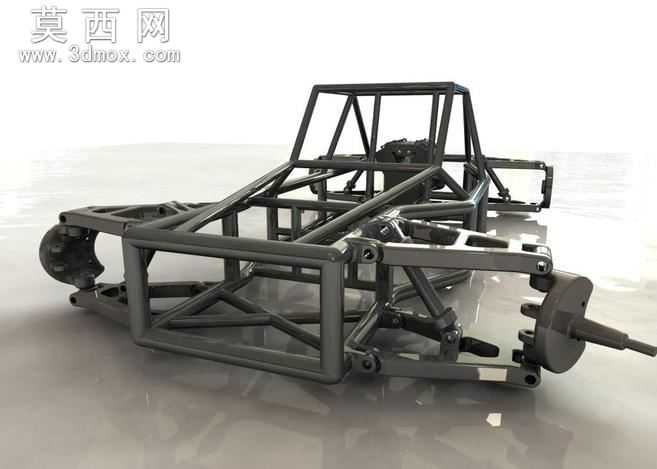

本作品为越野车辆核心承载结构的三维建模设计，采用管式空间桁架结构作为车架主体，在三维建模过程中优先遵循非道路越野工况的力学承载逻辑，通过参数化建模方式逐段搭建管材框架，对每一处管材衔接节点做了贴合焊接工艺的结构处理，保证模型结构与实际生产工艺的匹配度。建模阶段先根据越野车辆的轴距、轮距参数搭建主基准坐标系，依次排布主纵梁、横向加强梁、顶部防滚架支撑结构，对驾驶舱区域的框架做了符合人机工程的空间预留，同时兼顾前部动力舱、后部传动区域的安装空间需求，所有管材的弯折角度、衔接位置都经过反复校准，避免出现结构干涉问题。材质设置上，主体车架赋予哑光金属钢材材质，调整金属粗糙度、反射参数模拟高强度合金钢管的真实质感，对悬挂连接部位的机加工零部件单独赋予金属切削面材质，区分管材焊接结构与机加工装配件的视觉差异，渲染阶段采用柔和的影棚布光方案，通过多角度光源凸显车架的空间结构层次，清晰呈现每一处桁架的交叉衔接关系与整体受力走向。结构设计上，前部预留了悬挂摇臂的安装铰接点，转向节的连接位做了加厚加强处理，车架底部设置多组横向加强梁提升整体抗扭刚度，能够充分适配越野场景下的复杂路面冲击载荷，防滚架结构与主车架采用一体化建模设计，不存在结构断点，保证极端工况下的乘员舱防护能力。整个建模过程严格按照机械设计的装配逻辑搭建，所有铰接点位的同轴度、安装面的平面度都做了参数化约束，既可以作为越野车辆设计的结构参考，也可用于后续的有限元力学仿真分析、整车装配干涉校验等工作，模型结构完整，细节还原度高，清晰展现了管式越野车架的设计逻辑与结构特点。
