卧式22立方农用储浆储运罐体结构

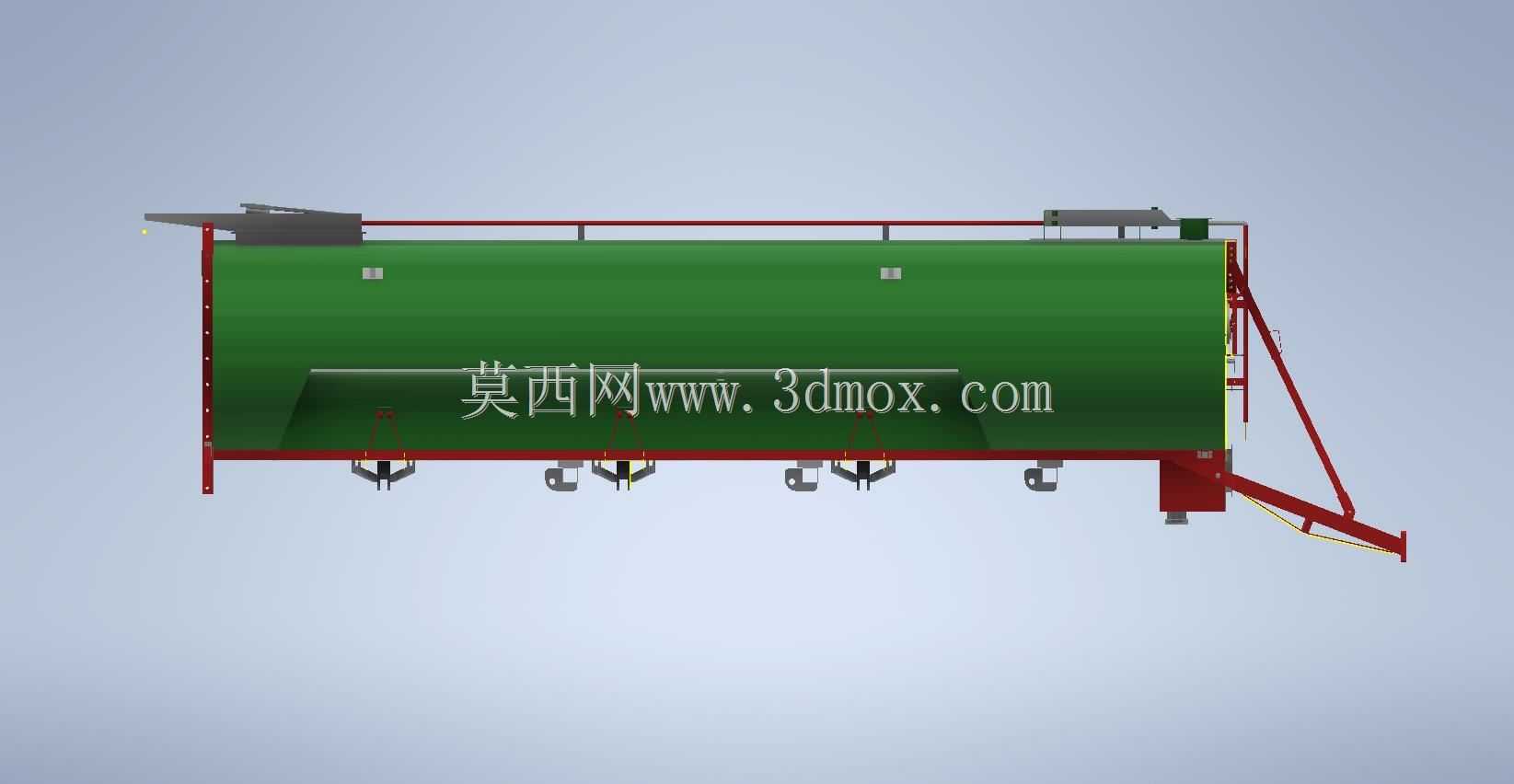

　　在规模化农业生产的粪肥还田、泥浆转运作业场景里，这类卧式大容量储浆罐体是田间作业配套的核心承载部件，区别于立式储罐的固定安装属性，该结构专门适配车载挂载或拖挂移动的作业需求，解决了种养结合场景下液态有机肥、田间作业泥浆的长距离转运与临时存储痛点。从实际作业工况出发，罐体采用卧式长筒布局，整体长度9300mm、筒体直径对应4000mm的总高度，22立方米的有效容积刚好匹配县域范围内单次转运的作业半径需求，满载约5000kg的重量控制也适配常规农用拖挂底盘的承载上限，不会出现底盘过载导致的田间通过性下降问题。设计阶段首先考虑的是罐体的受力合理性，卧式筒体采用环向加强筋与纵向支撑结合的结构，避免满载时筒壁受液体静压力出现鼓胀变形，

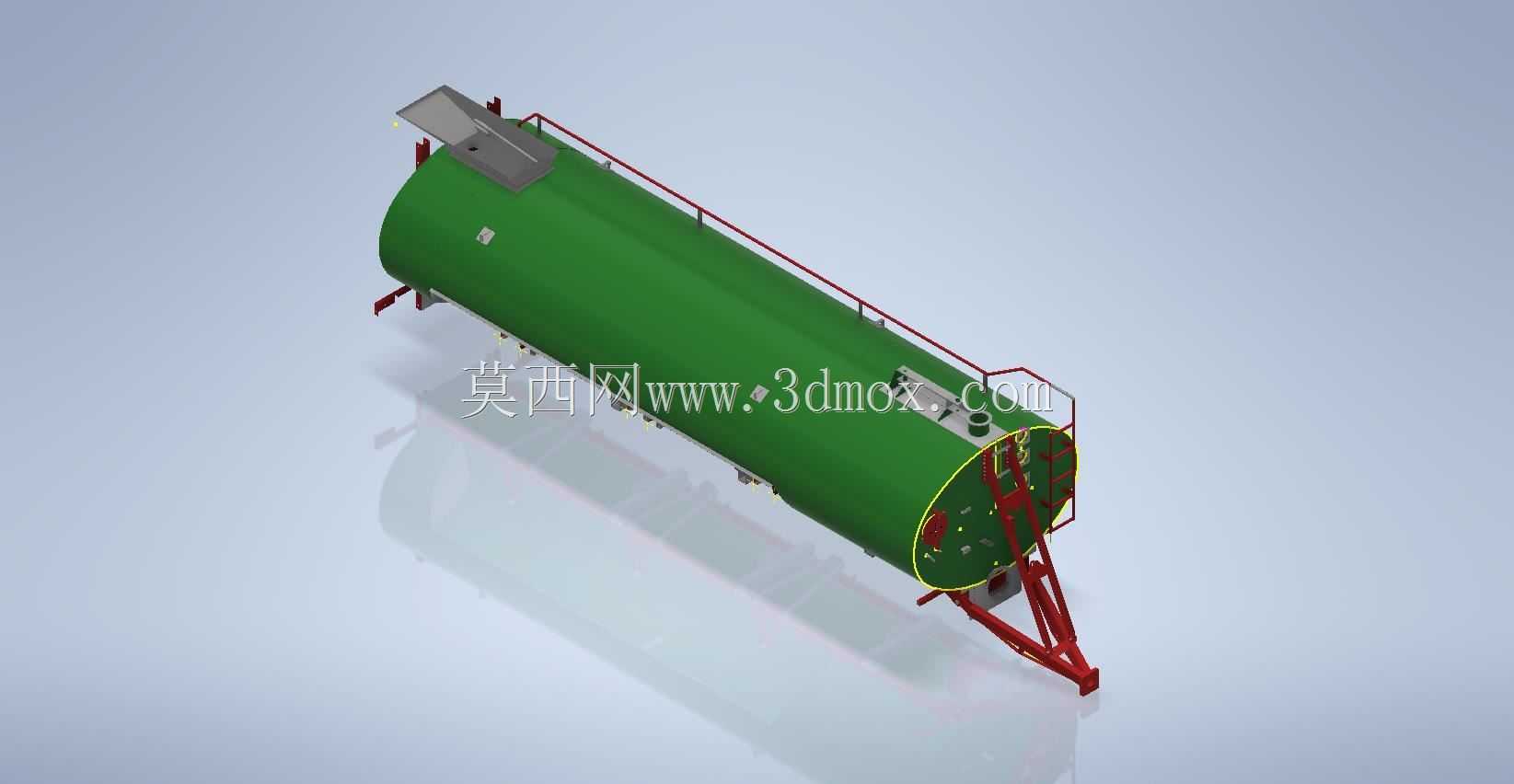

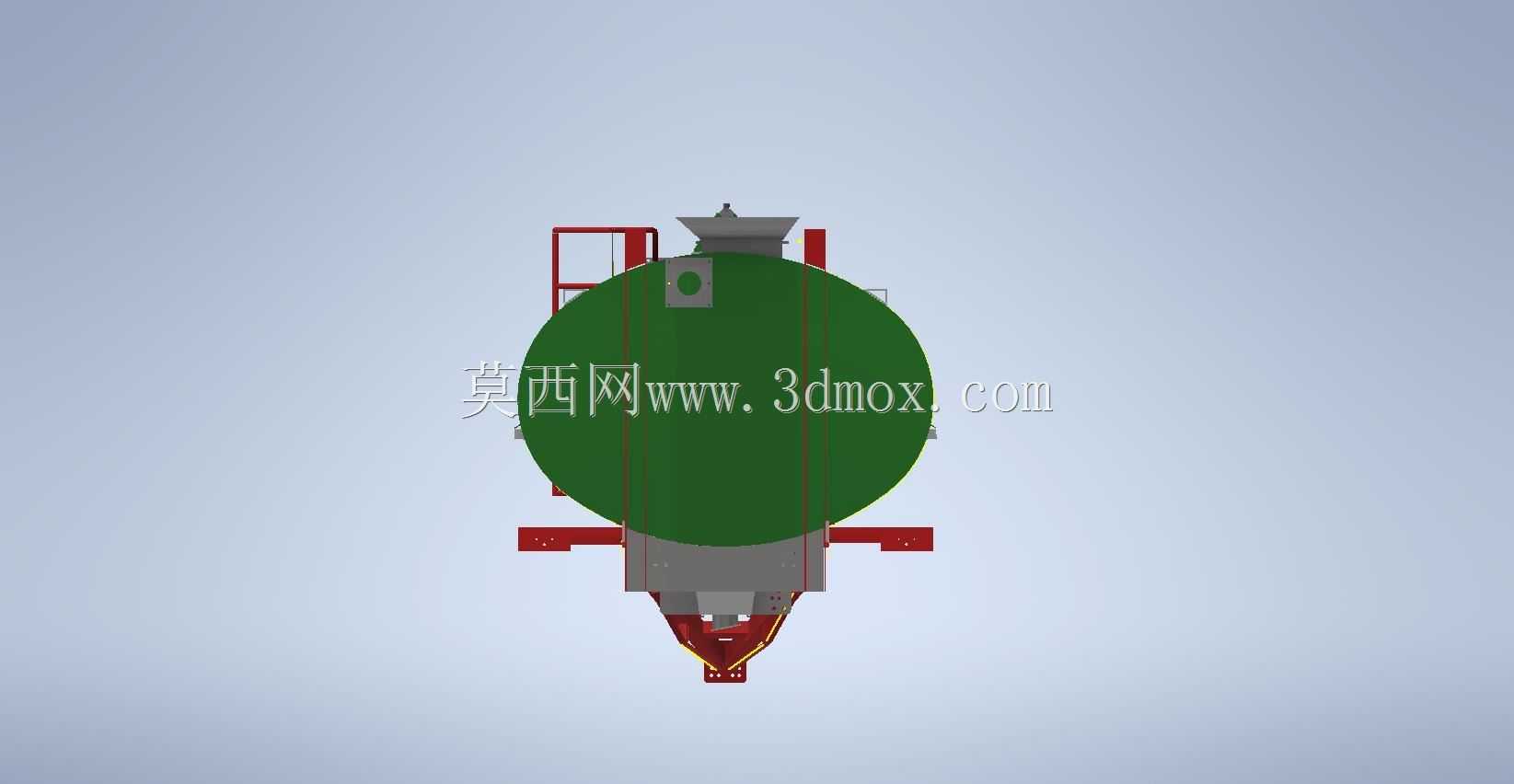

　　筒体两端的封头采用椭圆封头结构，相比平封头能更好分散内部液体的侧向压力，同时降低封头位置的应力集中系数，减少长期满载作业下的焊缝疲劳风险。罐体顶部设置了带防护栏的操作平台，作业人员可以通过侧边的爬梯抵达平台位置，完成进料口的启闭、罐内检修等操作，防护栏采用红漆涂装的圆管弯折成型，高度符合户外作业设备的安全防护要求，避免雨天湿滑作业时人员跌落。进料口设置在筒体顶部靠近一端的位置，采用带翻盖的密封结构，翻盖加装了锁紧卡扣，转运过程中不会因为路面颠簸出现浆液洒漏，同时翻盖边缘加装了密封胶条，减少罐内浆液的异味散溢与雨水灌入。罐体底部设置了倾斜布置的出料支撑结构，红色的支撑支架一方面用于将罐体固定在拖挂底盘的安装位上，

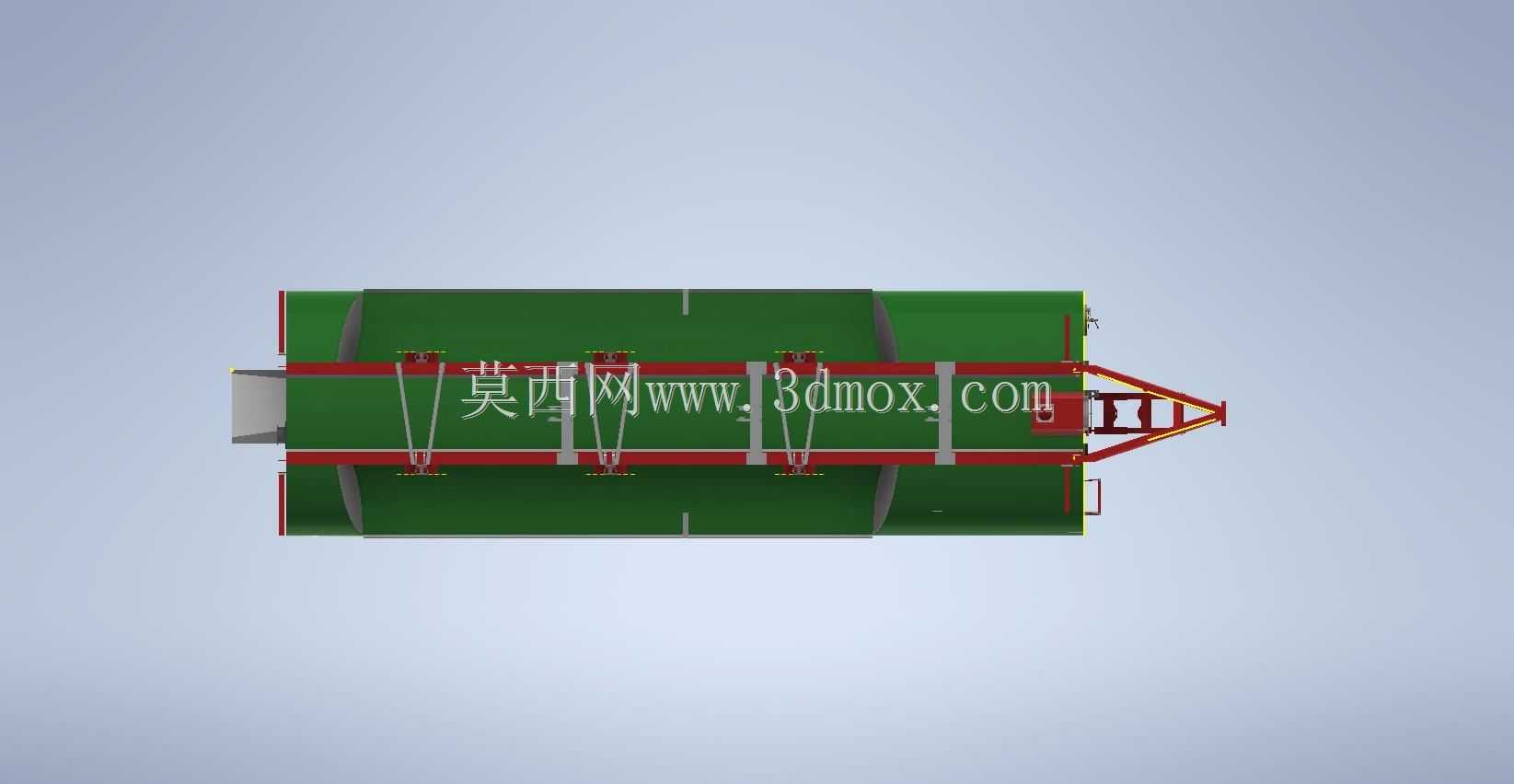

　　另一方面支架的倾斜角度刚好让罐体整体向出料端形成微小倾角，卸料时罐内浆液可以依靠自重完全排空，不会在罐底残留淤积，减少每次作业后的罐内清理工作量。筒体侧面预留了多个接口位，可根据实际作业需求加装液位观察装置、清洗喷淋接口或者抽浆泵连接法兰，适配不同作业场景的改装需求，比如粪肥转运时可以加装快速抽排接口，对接田间的撒肥设备，泥浆转运时可以加装防沉淀的内部搅拌组件，避免大颗粒泥沙在罐底沉积板结。考虑到田间作业的复杂路况，罐体与底盘连接的支撑位置做了加强筋补强，所有外露的金属构件都做了防腐涂装处理，筒体主体采用绿色防腐涂层，支架、护栏等受力构件采用红色防锈漆涂装，既区分了功能区域，也能抵御田间高湿度、有机肥腐蚀的作业环境，

　　延长设备的实际使用寿命。筒体顶部的操作平台做了防滑花纹处理，即使沾有泥浆也能保证作业人员的站立摩擦力，爬梯的踏步间距控制在300mm以内，符合户外设备的人机工程要求，上下操作时不会出现跨步过大的疲劳感。在安装边界上，该罐体的总宽度控制在常规农用车辆的上路限宽范围内，拖挂状态下不会超出道路通行的宽度要求，4000mm的总高度也满足乡村道路的限高要求，不需要额外办理超限运输手续就能在县域范围内的乡村道路通行。从结构建模的角度来看，该罐体的建模重点在于筒体曲面的连续性处理、封头与筒体的焊缝位置对齐、支撑支架的受力点布局，建模时需要先确定筒体的中心轴线，再基于轴线完成筒壁、封头、支撑结构的分步建模，所有安装接口的位置都要和实际底盘的安装孔位对应，避免后期装配时出现干涉问题。
