TIMKEN圆锥滚子轴承内外圈组件结构

　　在重载传动的回转支撑场景里，这类双列圆锥滚子轴承组件的应用覆盖范围极广，从矿山输送设备的辊筒支撑端，到重型机床主轴的定位端，再到商用车驱动桥的轮边支撑结构，都能见到这类结构的身影。不同于深沟球轴承仅能承受纯径向载荷的特性，这类TIMKEN结构的圆锥滚子轴承可同时承载径向载荷与单向轴向载荷，成对安装使用时还可承受双向轴向载荷，能在高刚性要求的回转部位实现精准的轴向定位，避免轴系运行过程中出现窜动问题。

　　从实际设计逻辑来看，这类轴承的内外圈滚道带有固定锥角，滚子的锥面与滚道锥面保持共线接触，滚动过程中滚子与滚道的接触线沿锥面母线分布，相比点接触的球轴承，接触应力分布更均匀，承载能力可提升3至4倍，尤其适合存在冲击载荷的工矿场景。设计建模过程中，需要严格控制滚子与滚道的接触角匹配度，接触角过大则轴向承载能力提升但径向承载能力下降，接触角过小则无法满足轴向定位需求，常规重载场景下接触角多控制在12度至16度区间，兼顾两个方向的载荷承载需求。

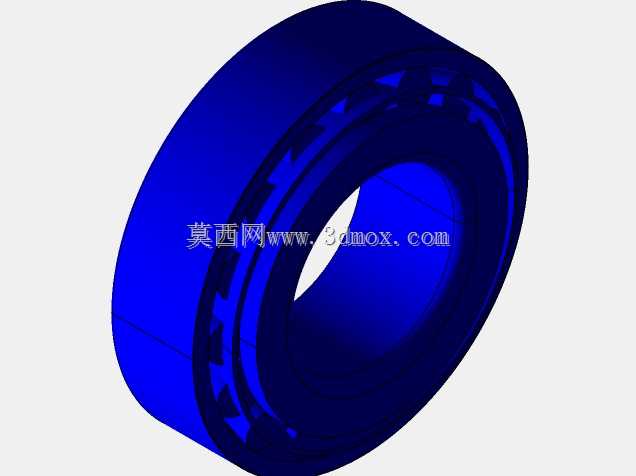

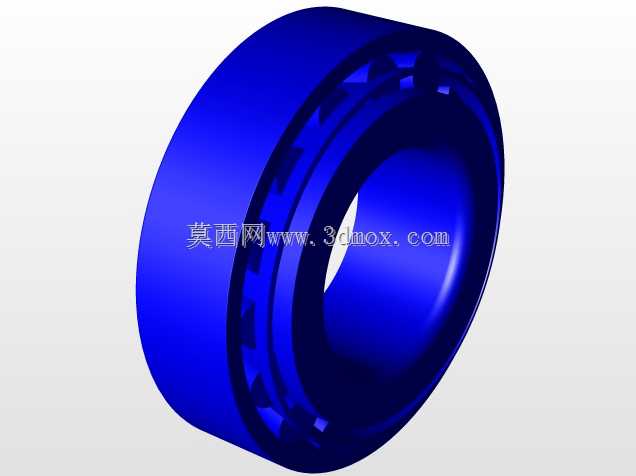

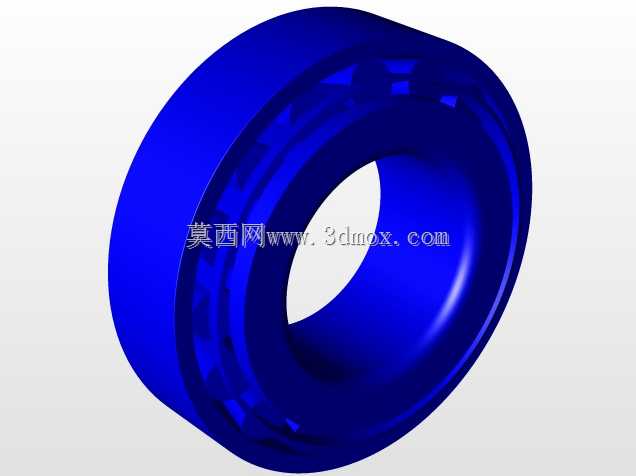

　　本次建模的轴承组件，外圈外径尺寸为101.6mm，内圈内径尺寸为50.8mm，建模过程中严格遵循轴承安装的边界要求：外圈与轴承座孔的配合选用基轴制过渡配合，避免过盈量过大导致外圈滚道变形，影响滚子滚动顺畅度；内圈与轴颈的配合选用基孔制过盈配合，过盈量控制在0.01mm至0.025mm区间，保证轴运转时内圈与轴同步转动，避免出现相对滑动造成的配合面磨损。建模时还预留了润滑脂存储的腔室结构，在轴承两侧的密封安装位留出了标准密封件的安装槽，可适配接触式橡胶密封或非接触式金属防尘盖，满足不同工况下的防尘、防漏脂需求。

　　在设备实际运行过程中，这类轴承的安装预紧力控制是关键环节，预紧力过小会导致轴系运转时出现间隙，引发振动噪声，加速滚子与滚道的疲劳点蚀；预紧力过大则会增大轴承运行时的摩擦阻力，温升过快，降低润滑脂的使用寿命，严重时甚至会出现滚子抱死的故障。建模过程中对保持架的结构也做了还原，采用窗式冲压保持架将滚子均匀分隔，避免滚子运转过程中出现相互摩擦碰撞，保持架的兜孔间隙控制在0.2mm至0.3mm区间，既保证滚子可灵活自转，又不会出现过大的窜动量。

　　从选型适配的角度来看，这类尺寸规格的轴承多用于中等功率的传动系统，比如皮带输送机的主动辊支撑端、小型减速机的输出轴支撑位、农用机械的行走轮支撑部位，这类场景下轴系的转速多在每分钟1500转以下，冲击载荷波动范围在额定载荷的1.5倍以内，完全可以满足长期稳定运行的需求。建模时还原了轴承的所有装配细节，包括内圈的挡边结构、外圈的安装倒角、滚子的修缘处理，滚子两端的修缘可避免应力集中在滚子端部，减少滚道端部出现压痕剥落的概率，延长轴承的实际使用寿命。

　　在三维建模的细节处理上，所有配合面的倒角都按照机械设计标准做了C1至C2的倒角处理，既方便安装时的导向对位，也可去除加工过程中产生的毛刺，避免装配时切屑掉入轴承滚道内部造成卡滞。轴承的宽度尺寸也严格按照安装空间要求做了匹配，安装时不需要额外加工调整垫片，即可实现轴系的轴向定位，减少现场装配的工作量。对于需要定期维护的场景，轴承外圈上预留了润滑脂注油孔的对应位置，可适配集中润滑系统的注油嘴，不用拆解设备即可完成润滑脂的补充，降低设备维护的时间成本。
