轴向引线色环二极管电子元件结构

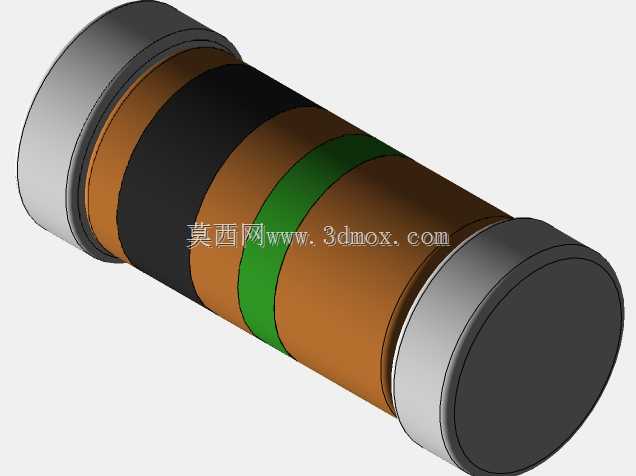

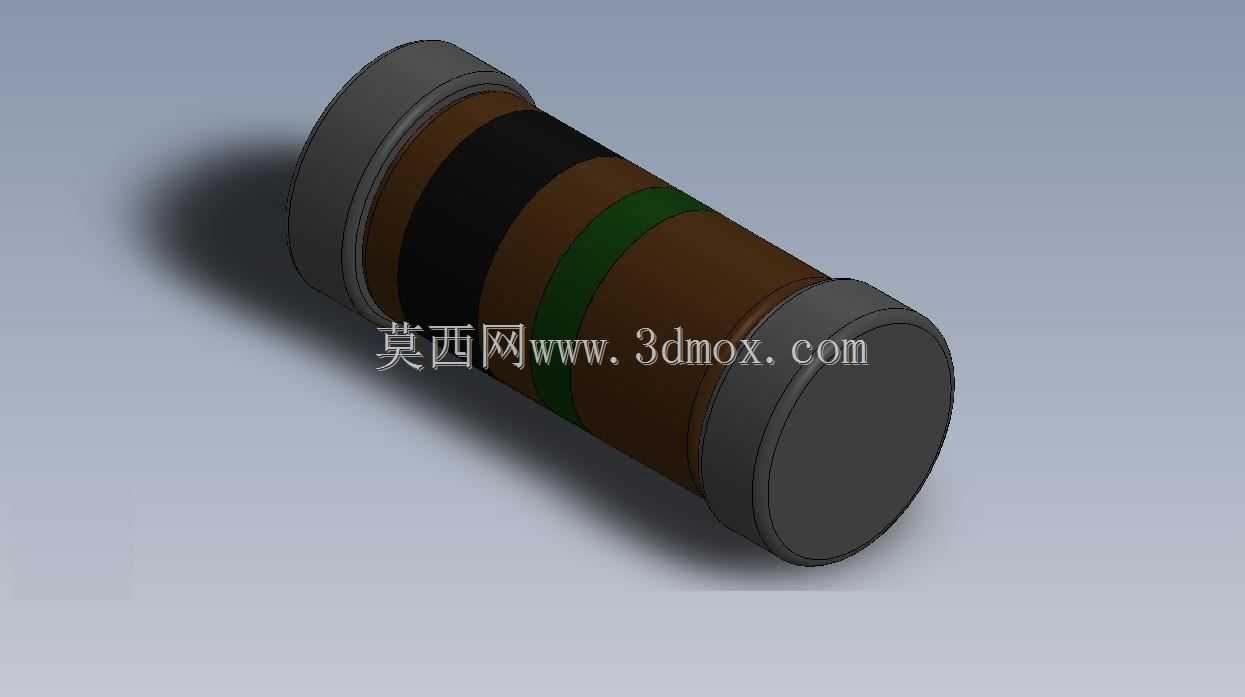

　　在消费电子、工业控制板卡、通讯终端设备的PCB装配场景中，这类轴向引线封装的二极管是板级电路里最常见的被动半导体器件之一，承担着整流、限幅、稳压、信号检波、反向电流阻断等核心电路功能，几乎覆盖所有需要直流供电、信号调理的电子设备内部电路设计环节。从结构设计维度看，该器件采用经典的圆柱轴向封装形式，主体为绝缘密封的圆柱壳体，两端设置金属端帽作为电极引出结构，壳体表面印刷的色环带承担极性标识与型号参数标注作用，无需额外打标即可让产线装配人员快速识别安装方向，避免反向焊接导致的电路功能失效。设计这类元件的三维模型时，首先要匹配实际量产器件的安装边界尺寸：圆柱主体的外径、总长度、两端金属端帽的直径与厚度都严格参照行业通用的DO-35、

　　DO-41等轴向封装标准公差范围建模，确保在PCB布局阶段，元件的占位空间、引线伸出长度、与周边贴片元件、走线、结构件的安全间隙都能完全匹配实际SMT或波峰焊装配要求，不会出现三维干涉导致的装配卡壳问题。不同于贴片封装的二极管，轴向引线结构的器件在手工焊接、小批量样机试制、老旧设备维修替换场景中具备更高的操作便利性，引线本身具备一定的弯折韧性，可根据PCB安装孔位的实际偏差做小幅度的位置调整，适配不同板厚的穿孔焊接需求。模型构建过程中，壳体表面的色环标识按照实际器件的色标规则做分层建模，不同颜色的环带宽度、间距都对应真实元件的参数标注逻辑，还原实物的视觉识别特征，方便电路设计人员在三维评审阶段快速核对元件选型是否正确，

　　避免BOM表与实际装配元件出现错配。从应用适配性来看，这类轴向二极管可适配从低频整流到高频信号检波的不同电路场景，模型的结构细节充分考虑了不同功率等级器件的外形差异：小功率信号二极管的壳体直径更细、整体长度更短，大功率整流二极管的壳体更粗、端帽厚度更大，建模时保留了封装结构的通用特征，可通过参数调整快速衍生不同规格的同系列元件模型，覆盖大部分通用轴向二极管的选型建模需求。在板级结构协同设计时，该模型可直接导入PCB设计软件的3D预览环境，与PCB板、接插件、其他电子元件、设备外壳结构做干涉检查，提前发现元件高度超出壳体内部净空、引线与周边走线距离不足安规要求、元件极性方向与丝印标注不匹配等设计问题，减少样机试制阶段的改板次数，

　　缩短产品研发周期。不同于理想化的电子元件符号模型，该三维结构完整还原了实物的倒角、端帽与壳体的配合台阶、色环的印刷层厚度等细节特征，在做产品宣传动画、装配工艺演示、维修培训课件制作时，可直接调用该模型做可视化展示，无需额外做细节补全建模。
