铁路转向架一系悬挂外圆柱螺旋弹簧

　　在干线铁路客运动车组与普速客车的走行部结构中，一系悬挂是连接轮对轴箱与转向架构架的核心弹性传力环节，而外悬螺旋弹簧作为该环节的核心承载部件，直接决定了车辆运行的垂向平稳性与轮轨作用力的衰减效果。不同于汽车悬架所用的螺旋弹簧，铁路转向架一系弹簧需要承受单轴十吨级以上的恒定垂向静载荷，同时还要应对线路不平顺带来的高频冲击、曲线通过时的横向偏载以及制动过程中的纵向力耦合，因此其设计参数的匹配度直接影响整车的动力学性能。

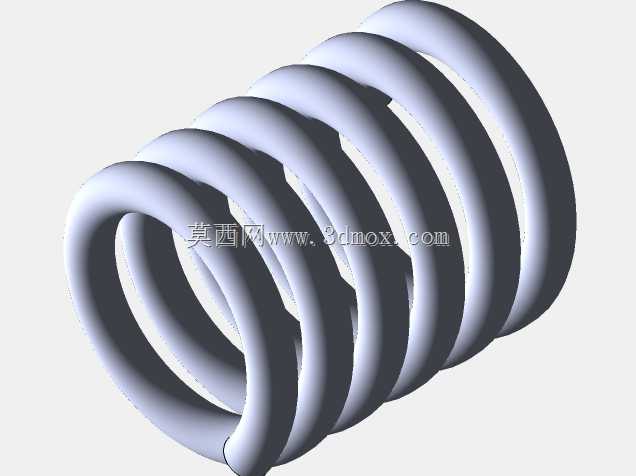

　　这款弹簧采用等节距圆柱螺旋结构设计，选型时优先考虑了应力分布均匀性与制造工艺可行性，弹簧有效圈数设置为5.6圈，该圈数是经过多次动力学仿真迭代确定的，既能够保证足够的垂向变形行程，又不会因为圈数过多导致弹簧横向刚度不足出现失稳风险。弹簧的总高度设定为324mm，这个尺寸是匹配LHB型转向架轴箱弹簧安装座与构架侧梁弹簧筒之间的静态安装间距确定的，安装时需要配合上下弹簧定位座使用，定位座的止口直径与弹簧中径匹配，能够避免车辆运行过程中弹簧出现横向窜动。

　　弹簧的线圈直径也就是弹簧中径为219mm，这个尺寸直接决定了弹簧的刚度特性，在簧条直径固定的前提下，中径越大弹簧垂向刚度越小，缓冲性能越好，但对应的横向稳定性会下降，219mm的中径参数是在垂向静扰度要求与横向稳定性之间做的平衡取值，既满足了客车一系悬挂15-20mm的静扰度设计要求，又能保证弹簧在最大垂向动载荷下不会并圈。簧条也就是弹簧钢丝的直径为38mm，采用高强度弹簧钢热轧后经淬火回火处理，表面做喷丸强化处理，能够有效提升弹簧的疲劳寿命，应对线路上长期的交变载荷作用。

　　在实际线路运行场景中，这款弹簧的核心作用有三个：第一是承载，将转向架构架以及上部车体的重量均匀传递到轮对轴箱，再传递到钢轨，保证每个轮对的轴重分配均匀，避免出现偏载导致的轮对异常磨耗；第二是缓冲，当车轮经过钢轨接头、道岔或者线路不平顺区段时，弹簧会产生弹性变形，吸收轮轨之间的冲击能量，避免刚性冲击直接传递到构架和车体，提升旅客乘坐的舒适度，同时保护转向架上的各类安装部件不受冲击损坏；第三是定位，配合一系悬挂的轴箱定位装置，提供合适的纵横向刚度匹配，保证轮对在运行过程中相对于构架的位置处于合理范围，提升车辆的曲线通过能力，降低轮缘磨耗。

　　建模过程中需要重点注意几个细节：首先是弹簧两端的支撑圈结构，支撑圈需要做并紧磨平处理，磨平长度不小于一圈周长的四分之三，端面粗糙度要满足安装要求，保证弹簧受力时端面与定位座完全贴合，不会出现偏载导致的弹簧歪斜；其次是弹簧的螺旋升角参数，38mm簧条直径搭配219mm中径对应的螺旋升角在合理范围内，建模时要保证螺旋线的导程均匀，避免出现节距不均导致的应力集中；最后是弹簧的并圈间隙，在最大工作载荷下，弹簧各有效圈之间要保留足够的间隙，避免动载荷下出现圈与圈之间的碰撞接触，产生异响和额外的冲击应力。

　　在安装边界方面，弹簧安装时的预压缩量需要严格控制，预压缩量过大会导致弹簧静扰度不足，车辆运行平稳性下降，预压缩量过小则可能在车辆出现垂向跳动时弹簧从定位座中脱出，因此安装时需要使用专用工装压缩弹簧到指定高度后再放入安装位，待上下定位座完全贴合后再拆除工装。日常维护中需要定期检查弹簧的表面状态，查看是否有裂纹、锈蚀、簧条磨耗等缺陷，同时测量弹簧的自由高度，当自由高度衰减超过设计值的3%时就需要更换，避免弹簧刚度下降影响行车安全。
