复古轮式木质架体滑膛火炮结构

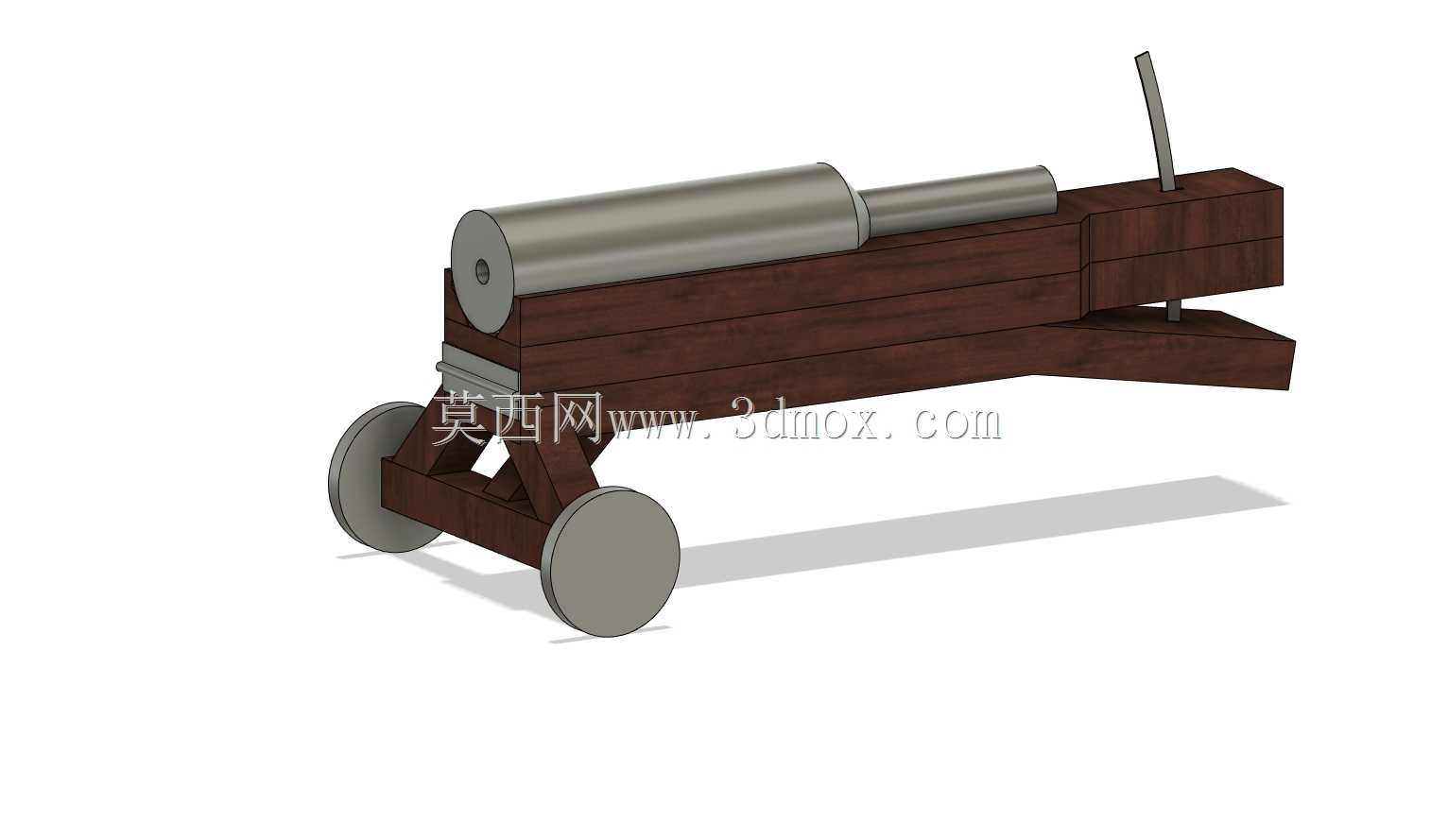

　　这款轮式古炮结构的设计，首先锚定了仿古场景复刻、历史教具展示、影视道具制作这几类核心应用场景，在做结构拆解之前，首先要明确这类装置的实际用途边界——它并非用于现代工程作业的承压设备，核心是还原早期滑膛火炮的结构逻辑与移动特性，满足场景陈列、结构教学、道具演示的实际需求，不需要承受现代火炮的发射膛压，因此在结构设计上优先还原形制特征与运动逻辑，而非极端的承压性能。从功能特性来看，整套结构分为炮管总成、木质承载架体、轮式行走机构、操作击发构件四个核心部分，炮管部分采用阶梯轴式的圆柱造型，尾部做封闭端盖设计，端盖中心预留点火孔位，炮管外壁做光滑圆柱面处理，还原早期铸铁滑膛炮的外形特征，炮管与架体的连接采用半包覆式的木质承托槽，槽型与炮管外圆柱面完全贴合，通过两道金属箍带完成炮管与木质架体的锁紧固定，避免横向与纵向的窜动，这种固定方式也完全还原了早期火炮的装配逻辑，不需要复杂的紧固件，依靠型面贴合与箍带预紧力就能实现可靠固定。架体部分采用实木层叠拼接的结构设计，整体为前窄后宽的长条形布局，前部承托炮管的位置做下沉式槽位，后部延伸出操作握持的尾架结构，尾架上方垂直安装有击发操作杆，操作杆与架体采用铰接连接，可绕铰接轴做一定角度的摆动，还原早期火炮点火击发的操作动作逻辑。行走机构采用三轮式布局？不对，是两侧各安装一个金属材质的行走轮，轮体为实心圆盘结构，轮轴贯穿架体下部的轴孔，两侧轮体通过轮轴实现同步转动，架体下部在轮轴位置做三角支撑结构，

　　将炮管与架体的载荷均匀传递到轮轴与轮体上，这种轮式布局可以让整套装置依靠人力推动完成短距离移动，不需要额外吊装设备，适配陈列场景的位置调整、影视道具的现场转位需求。在设计思路上，首先确定的是整体的比例协调关系，炮管长度与架体长度的比例控制在1:1.2左右，轮体直径约为炮管最大外径的2.5倍，保证整体视觉上的协调感，符合历史上同类型轻型野战火炮的比例特征；其次是各部件的装配边界，炮管与承托槽的配合采用间隙0.1mm的过渡配合，既保证装配时的顺畅度，又不会出现过大的晃动间隙，箍带的安装位置分别设置在炮管前部1/3处与后部靠近尾端的位置，两个箍带的锁紧力均匀分布，避免炮管出现悬臂式的下垂变形。轮轴与架体轴孔的配合采用间隙配合，

　　保证轮体转动时无卡滞，轴的两端做限位凸台，防止轮体在移动过程中从轴上滑脱。操作杆的铰接位置设置在尾架上部距离尾端1/4的位置，操作杆的长度设计满足站立操作时的人机工程需求，操作人员不需要过度弯腰就能完成扳动操作。从安装边界来看，整套装置的最大外轮廓宽度为两侧轮体的外侧间距，长度为炮管前端到尾架末端的总长度，高度为轮体最低点到操作杆竖直状态最高点的总高度，在做场景布置时，需要预留出操作杆摆动的空间，以及轮体转动时的周边安全距离，避免周边障碍物干涉操作动作。另外在结构细节上，架体的所有木质棱边都做了小圆角处理，避免尖锐边角造成的磕碰损伤，金属部件的表面做哑光质感处理，还原古旧金属的质感，不会出现过亮的反光影响陈列效果。

　　在做三维建模的时候，各部件的装配关系完全按照实际装配逻辑设置约束，炮管与承托槽设置同轴约束与接触约束，箍带与炮管、架体分别设置接触约束，轮轴与架体轴孔设置同轴约束，轮体与轮轴设置同轴约束与转动副，操作杆与铰接座设置同轴约束与转动副，整套模型可以直接用于运动仿真，模拟火炮移动、击发杆摆动的实际动作，不需要额外调整约束关系。对于结构设计从业者来说，这类仿古装置的建模核心不在于复杂的曲面结构，而在于对历史形制的准确还原，以及各部件装配逻辑的合理性，不能出现违背实际结构逻辑的设计，比如炮管固定位置不合理导致重心偏移，轮轴位置过高导致移动时架体拖地，操作杆位置不合理导致操作力矩过大等问题，在设计时首先要确定整套装置的重心位置，重心需要落在轮轴轴线稍靠前的位置，这样在移动时尾架只需要施加很小的下压力就能抬起炮管前端，方便转向与移动，静止放置时炮管前端自然下沉，架体尾部接触地面形成稳定的三点支撑，不需要额外的支撑脚就能保证放置时的稳定性，这也是这类早期轮式火炮结构设计的核心巧思，通过重心位置的合理分配，同时满足移动时的轻便性与静止时的稳定性。
