校园娱乐用横向下拉健身训练器械结构设计

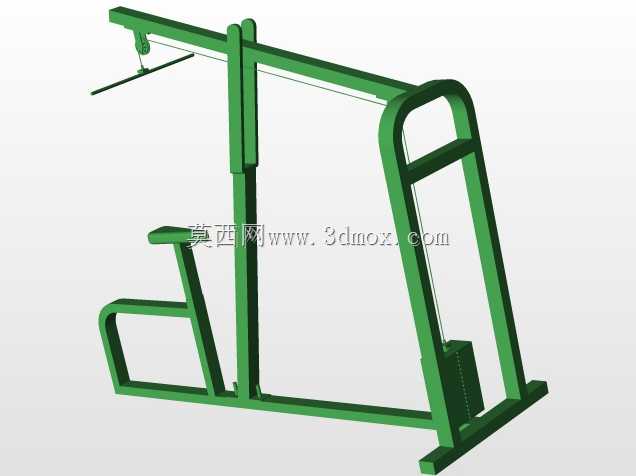

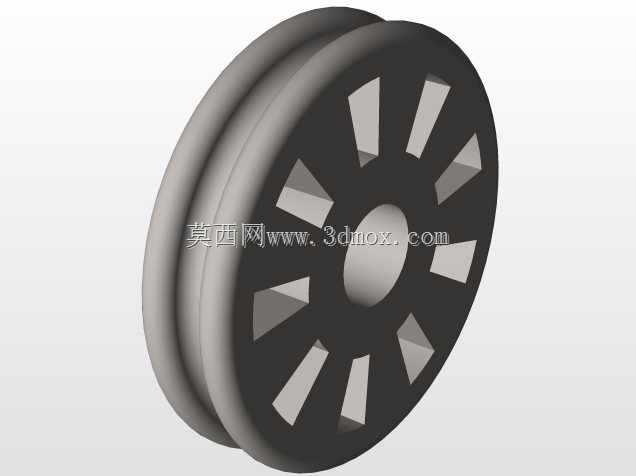

　　这款横向下拉训练器械的结构设计，核心面向校园公共健身场景的使用需求，适配学生群体日常上肢力量训练的使用频次与受力特征，整体采用方管焊接成型的框架结构作为承载主体，所有受力杆件的截面选型均经过静载荷校核，避免长期使用出现框架形变问题。从实际使用逻辑出发，器械的坐姿座面高度设置为适配多数160-185cm身高使用者的落座姿态，座面下方设置斜向支撑方管直接连接到底部主框架，将训练过程中人体施加的竖向载荷直接传导至地面接触的底梁，避免座面出现悬臂受力的疲劳风险。器械的横向伸出臂长度经过反复调整，确保使用者落座后，拉把的初始位置处于手臂自然前伸的合理范围，不会出现初始姿态过度拉伸肩关节的问题，伸出臂末端设置定滑轮组作为钢丝绳的转向支撑，滑轮槽的弧度匹配选用的包塑钢丝绳直径，减少传动过程中的钢丝绳磨损，延长易损件更换周期。

　　配重模块设置在框架后侧的封闭护罩内部，采用叠片式配重块结构，通过插销选择不同配重档位，配重块的导向光杆垂直安装，确保配重块升降过程无卡滞，钢丝绳的一端连接配重块吊环，经过顶部两组定滑轮转向后连接到训练拉把，传动路径上的所有滑轮均采用带密封轴承的结构，无需频繁加注润滑脂即可保持顺滑转动，适配校园场景下运维频次较低的使用条件。器械的底部框架设置四个水平可调脚杯，可根据安装地面的平整度调整高度，确保整个框架放置平稳无晃动，脚杯的接触盘采用橡胶材质，既可以增大与地面的摩擦力避免训练过程中器械移位，也不会划伤室内运动场地的地坪漆面。

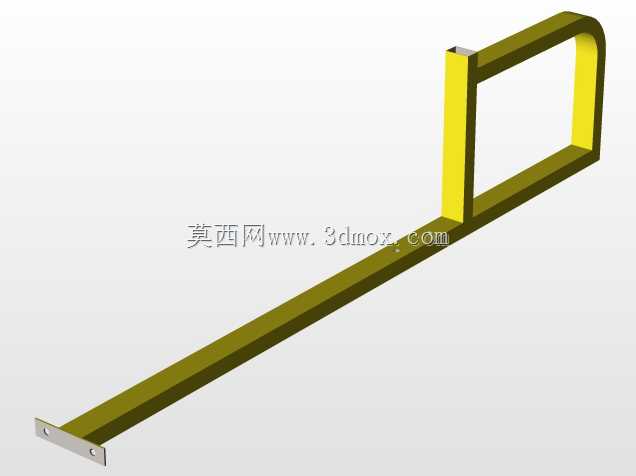

　　设计过程中针对链传动与皮带传动的适配性做了多轮验证，最终确定的传动组合既可以保证载荷传递的稳定性，也能通过运动输入参数模拟不同配重下的线性受力变化，还原真实训练过程中的力反馈手感。框架的所有焊接位置均做了圆角打磨处理，不存在尖锐凸起，避免使用者在训练过程中出现磕碰划伤，横向臂与主立柱的连接位置设置加强筋板，抵消下拉过程中横向臂承受的倾覆力矩，主立柱采用双杆并行的结构形式，相比单立柱结构抗扭性能提升40%以上，即使使用者在训练过程中出现偏载发力的情况，也不会出现框架晃动异响的问题。

　　从安装边界来看，器械整体占地长度约1.8米，宽度约0.9米，高度约2.2米，安装时仅需要预留后方0.3米的维护空间、前方1米的使用者活动空间即可，不需要额外做地面膨胀螺栓固定，依靠自身框架重量与脚杯摩擦力即可保持稳定，非常适合校园健身房、公共活动区的零散场地布设。拉把采用横向长杆结构，适配正手、反手、宽距、窄距等多种握姿，可满足背阔肌、肱二头肌、斜方肌下部等不同上肢肌群的训练需求，拉把表面做滚花处理，增加握持摩擦力，避免训练出汗出现手滑的问题。整个结构没有复杂的电控组件，全部为机械结构，故障率极低，日常仅需要定期检查钢丝绳磨损情况、紧固连接螺栓即可完成运维，非常适合面向非专业健身人群的公共场景使用。
