铝型材框架式多工位执行机构结构设计

　　这套结构的设计初衷，是面向中小批量精密装配、检测工位的柔性化改造需求，区别于传统焊接机架的固定式工装，采用工业铝型材作为主体承载框架，核心优势在于后期工位调整、功能拓展时无需动火切割，仅通过标准紧固件即可完成布局变更，适配多品种小批量的生产场景，常见于3C电子零部件装配、小型五金件尺寸检测、通讯接头压接这类需要频繁换型的作业环节。

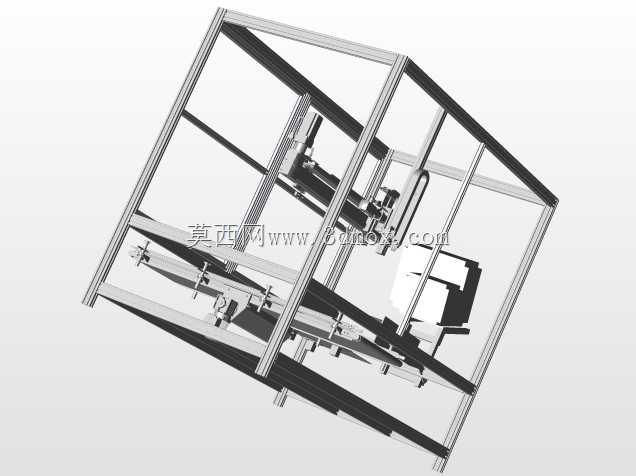

　　从实际落地的安装边界来看，框架整体采用4040系列欧标铝型材搭建，型材槽宽8mm可兼容市面绝大多数标准紧固件、传感器安装座、拖链固定件，整体外轮廓控制在600mm600mm500mm的区间内，可直接放置在标准防静电工作台面上使用，底部预留M12脚轮安装孔位，也可根据车间布局需求加装福马轮实现工位间快速转场，框架立柱与横梁的连接采用内置角码+弹性螺母的组合方式，连接强度可承受单侧15kg的动态负载，完全满足小型执行机构往复运动的载荷要求，不会出现长期运行后的机架形变问题。

　　核心执行部分采用双直线导轨导向的布局，导轨安装面通过型材槽内预置的滑块螺母固定，安装时可通过塞尺调整导轨平行度，控制在0.02mm/100mm的形位公差范围内，保证滑动过程无卡滞、无爬行；驱动端采用曲柄滑块结构实现执行端的直线往复动作，曲柄回转半径可通过调节槽进行调整，以此适配不同行程的作业需求，行程调节范围覆盖0-120mm，执行端预留标准夹具安装接口，可根据实际工序快速更换夹爪、压头、检测探头等作业端头，无需对主体结构做二次加工。

　　设计过程中特意预留了充足的走线空间，框架横梁内侧可嵌入安装工业线槽，传感器、驱动元件的线缆可完全收纳于线槽内，避免设备运行过程中线缆与运动部件发生剐蹭，降低线缆破损导致的设备故障概率；框架后侧预留100mm*100mm的电气元件安装区，可固定安装电磁阀组、IO接线端子排、小型驱动器等电气组件，无需额外搭配独立电气柜，进一步压缩设备整体占用空间，适合紧凑型作业工位的部署。

　　从功能适配性来看，这套结构可覆盖的作业场景十分宽泛，更换不同的执行端头后，可完成小型零件的压装、端子排的插接、工件表面的平整度检测、小型标签的贴合等多种工序，相较于定制化的专用设备，投入成本仅为专用设备的三分之一左右，且换型调整时间可控制在30分钟以内，对于产能波动大、产品迭代快的生产场景尤为适用。结构中所有运动部件均设置在框架内侧区域，外围可直接加装透明亚克力防护板，防护板通过型材槽内的密封条固定，拆装便捷，同时可避免作业人员肢体误入运动区域，满足车间基础安全防护要求。

　　在细节设计上，所有型材的端面均加装了标准端盖，避免铝型材切割端面的毛刺划伤操作人员，运动部位的铰接点均采用自润滑铜套作为转动副，无需频繁加注润滑脂即可保证长期运行的顺畅性，铜套与转轴的配合公差选用H7/g6，既保证转动灵活，又控制了径向窜动量在0.01mm以内，保证执行端的动作重复精度。框架的水平调节可通过底部加装的脚杯实现，调节范围±15mm，可适配地面不平整的安装场景，保证设备运行时导轨处于水平状态，避免因倾斜导致的滑块偏磨、动作精度下降问题。
