螺杆压紧式快速固定夹持工装结构

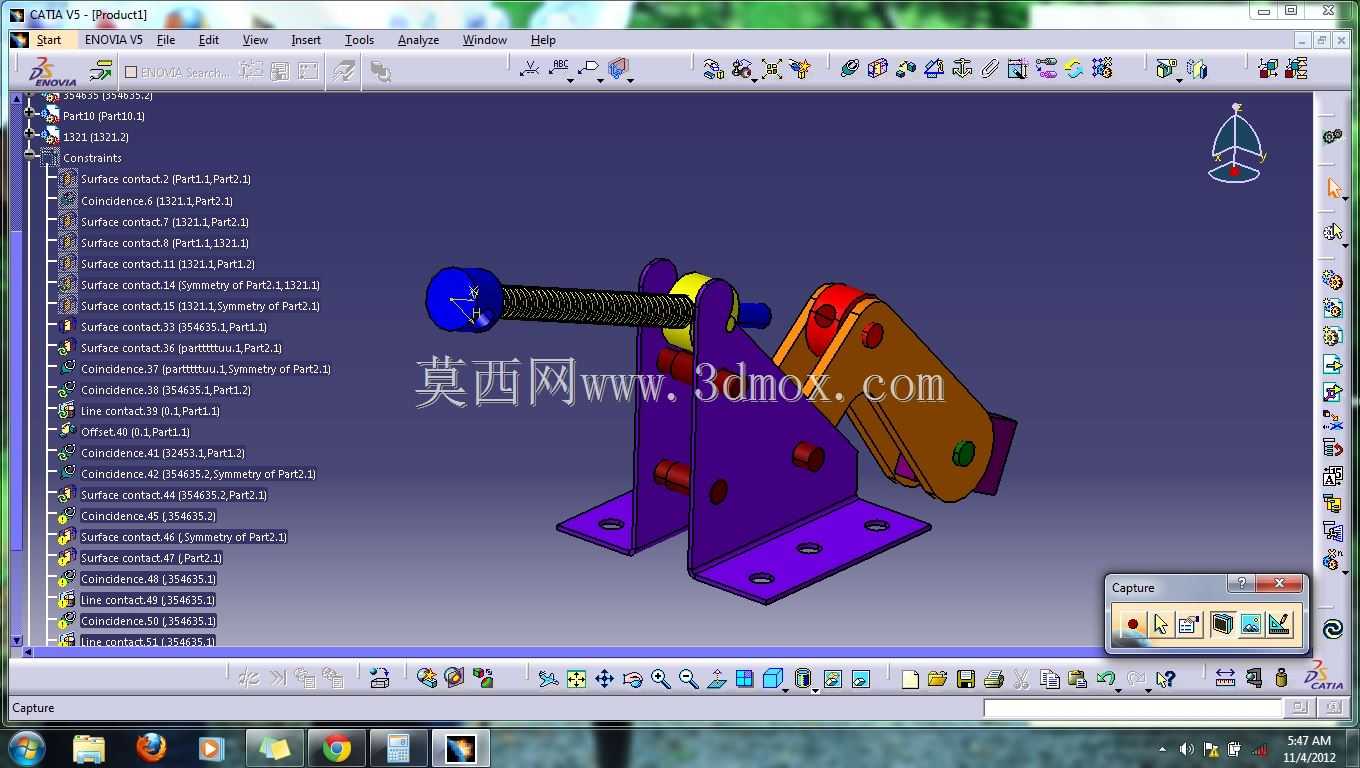

　　这款手动压紧式夹持结构，主要面向小型工件的工位快速装夹场景，常见于电子零部件装配工位、小型五金件钻孔攻丝工位、线束加工定位工位，也可适配非标自动化设备的上料端临时定位、工装板载具的工件压紧环节，替代传统的螺栓压紧、台虎钳夹持等操作繁琐的装夹方式，能大幅缩短单工位工件装夹的辅助时间，提升小批量多品种加工场景的作业效率。从结构功能来看，整套夹持组件分为底座支撑单元、螺杆传动单元、压头执行单元、铰接联动单元四个部分，底座采用带安装孔的立式支撑板结构，四个沉头安装孔分布在底座底板的四个角，可通过内六角螺栓直接固定在工装台面或者设备机架的安装平面上，安装孔的孔位间距适配常规20系列、30系列铝型材工作台的槽距，

　　不需要额外加工过渡转接板就能完成安装固定。螺杆传动部分采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，压紧工件后不会因为工位振动出现松脱问题，螺杆端部搭配蓝色星形旋钮，不需要额外工具就能手动完成旋紧和松开操作，旋钮的滚花结构能增加手部接触的摩擦力，即使操作人员佩戴薄款劳保手套也能顺畅操作，不会出现打滑脱手的情况。压头部分采用浮动式压块设计，压块与螺杆端部之间预留了微小的铰接间隙，压紧工件时压块可以根据被夹持工件的表面角度自动微调贴合面，避免刚性压接对工件表面造成压痕，尤其适合夹持表面处理完成的铝件、塑料件、印刷线路板等对表面质量要求较高的工件，不会破坏工件的外观面和镀层。铰接联动单元的偏心压臂可以配合螺杆行程实现快速开合，

　　当需要取放工件时，只需要将螺杆旋松2-3圈，就可以扳动偏心压臂抬起整个压头组件，留出足够的工件取放空间，不需要将螺杆完全旋出，相比普通的螺旋压紧结构，操作行程缩短了70%以上，单步装夹动作可以在2秒内完成。设计过程中采用了零件设计与装配设计联动的建模思路，所有配合面都预留了合理的公差间隙，螺杆与支撑板的螺纹配合孔采用H7/g6的间隙配合，铰接轴与压臂的转动孔添加了自润滑衬套的安装位，长期反复使用也不会出现转动卡滞的问题。整套结构的外形尺寸控制在长120mm、宽80mm、高95mm的范围内，安装边界不超过底座底板的120mm*80mm投影范围，不会占用过多的工位安装空间，在狭小的装配台面上也能并排布置多组夹持单元，

　　实现多工件同时装夹作业。结构的受力路径经过优化，压紧作业时的作用力直接通过立式支撑板传递到底座安装面，偏心压臂的铰接点位置经过受力验算，在最大500N的压紧力下，铰接轴的剪切应力远低于材料许用应力，长期使用不会出现结构变形或者断裂问题。所有的结构棱角都做了R2的圆角处理，没有尖锐的毛刺边，操作人员日常操作时不会被划伤，符合工位作业的安全要求。压块的接触端面可以根据被夹持工件的材质更换不同的缓冲垫，比如粘贴橡胶垫、硅胶垫或者聚氨酯垫，进一步提升夹持摩擦力，同时避免夹伤软质工件表面，适配不同材质工件的装夹需求。
