2.85V3400F螺柱引出式超级电容结构

　　在做工业储能模组、车载辅助供电、大功率脉冲放电设备的结构设计时，超级电容的选型与安装结构适配是绕不开的环节，这款螺柱引出式超级电容的三维结构，完全还原了量产级2.85V3400F规格产品的实际形态，能直接用于模组排布、安装空间校核、连接铜排设计的前期验证。从实际应用场景来看，这类大容量超级电容常被用在风电变桨系统的备用供电、工程机械的启动辅助、轨道交通的制动能量回收、AGV小车的瞬时功率补偿场景中，相比普通电解电容，它能承受大电流充放电，循环寿命可达数十万次，不会因为频繁大电流冲击出现鼓包漏液问题，相比锂电池又具备充放电速度快、低温性能好、无过充过燃风险的优势，适合需要瞬时大功率输出、宽温域工作的工况。

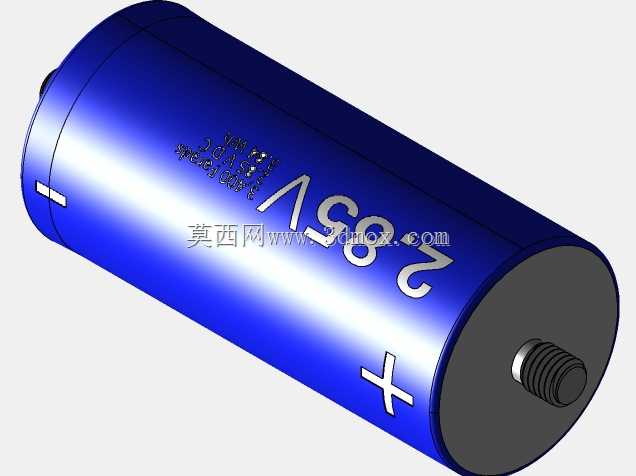

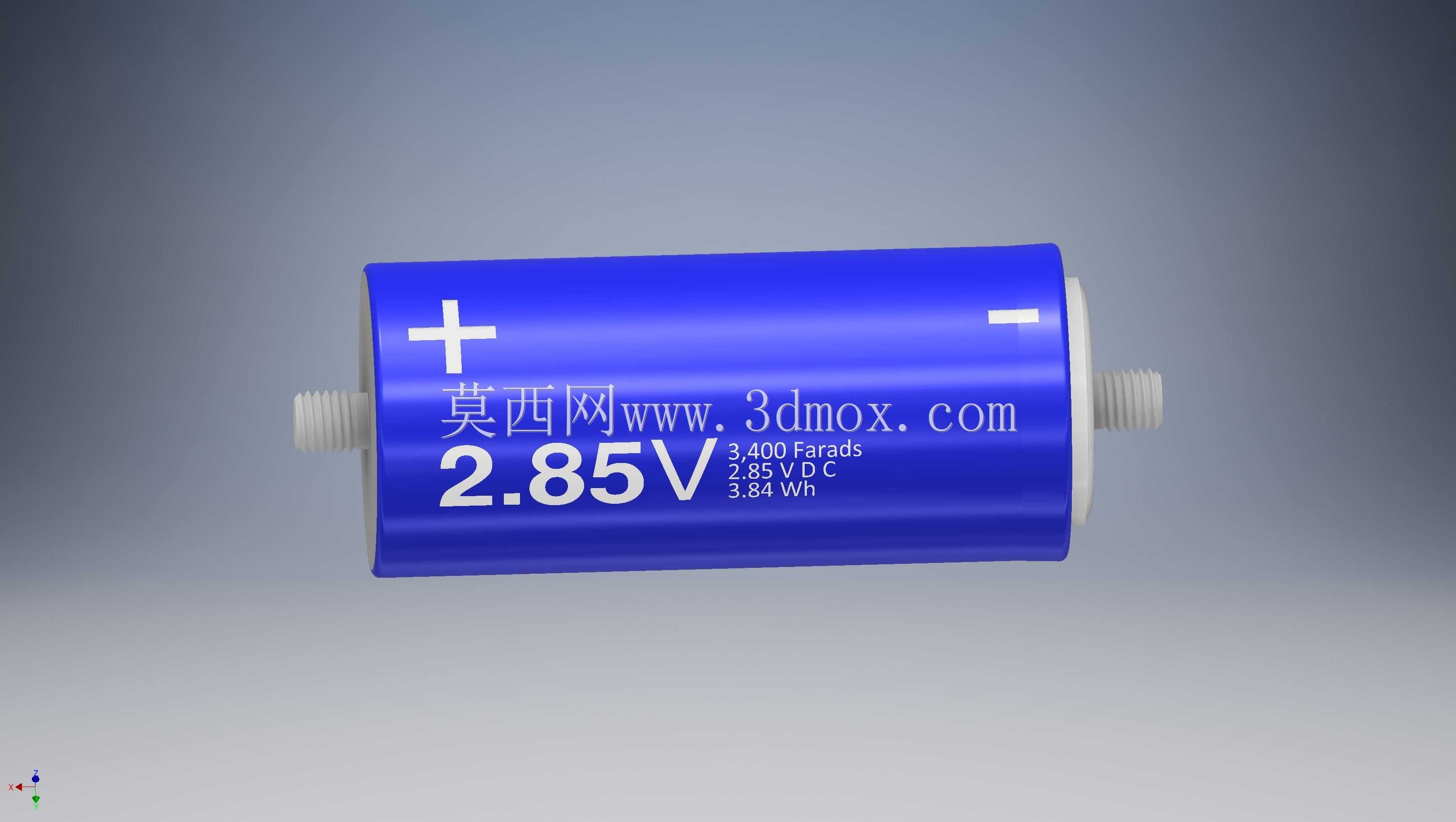

　　这款电容采用圆柱形卷绕电芯封装，外壳为蓝色绝缘喷塑金属壳体，两端设置带外螺纹的金属引出螺柱，极性标识直接模压在壳体端面，正极侧标注明显的十字加号，负极侧标注减号，装配时能快速识别极性，避免接反烧损器件。从设计思路上看，壳体采用等直径圆柱结构，一方面适配自动化卷绕电芯的生产工艺，减少封装时的结构冗余，另一方面圆柱壳体的耐压性能更好，能承受电芯充放电过程中产生的微量内部膨胀，不会出现方形壳体容易发生的鼓胀变形问题；两端的螺柱引出结构，相比普通引线式电容，能承受更大的持续电流，大电流放电时连接部位的温升更低，同时螺柱连接的方式更适合工业设备的可靠装配，不会出现引线脱焊、接触不良的问题，装配时可以通过螺母配合铜排直接锁紧，不需要额外焊接，

　　后期维护更换也更便捷。在外形尺寸与安装边界上，这款电容的主体为等径圆柱段，两端螺柱同轴度控制在量产公差范围内，排布模组时，相邻电容之间需要预留至少2mm的绝缘间隙，避免壳体之间摩擦破坏绝缘层导致短路；螺柱的伸出长度需要匹配铜排厚度与螺母锁紧高度，设计安装支架时，支架的抱箍位置需要避开壳体两端的密封卷边位置，防止压坏密封结构导致电解液泄漏。实际建模时还原了壳体表面的参数标识区域，包括额定电压、容量、能量值的印刷位置，结构设计时如果需要在电容表面贴装温度传感器、绝缘标识，就可以避开这些印刷区域，不影响产品原有标识的识别。另外这类电容的安装方向没有严格限制，水平、竖直安装都可以，但在震动工况下使用时，

　　需要在支架与电容壳体之间增加橡胶减震垫，避免长期震动导致螺柱连接松动，同时减震垫也能起到绝缘作用，防止壳体与金属支架直接接触。在做模组结构设计时，利用这个三维模型可以直接完成铜排的折弯角度、开孔位置设计，提前校核铜排与电容壳体之间的安全绝缘距离，不需要等到拿到实物样品再反复调整结构，能大幅缩短前期开发的验证周期，尤其是在多串多并的大模组设计中，每个电容的安装位置公差、螺柱位置偏差都可以通过模型提前模拟，避免生产装配时出现孔位不对、铜排装不上的问题。从功能特性来看，这款电容的低内阻设计适合大电流脉冲放电，两端的螺柱导电截面积足够大，持续放电时的连接压降很小，不会因为连接部位发热导致整个模组温升过高，壳体的绝缘涂层能耐受常规工业环境的湿度、盐雾侵蚀，适合在户外工业设备上使用。
