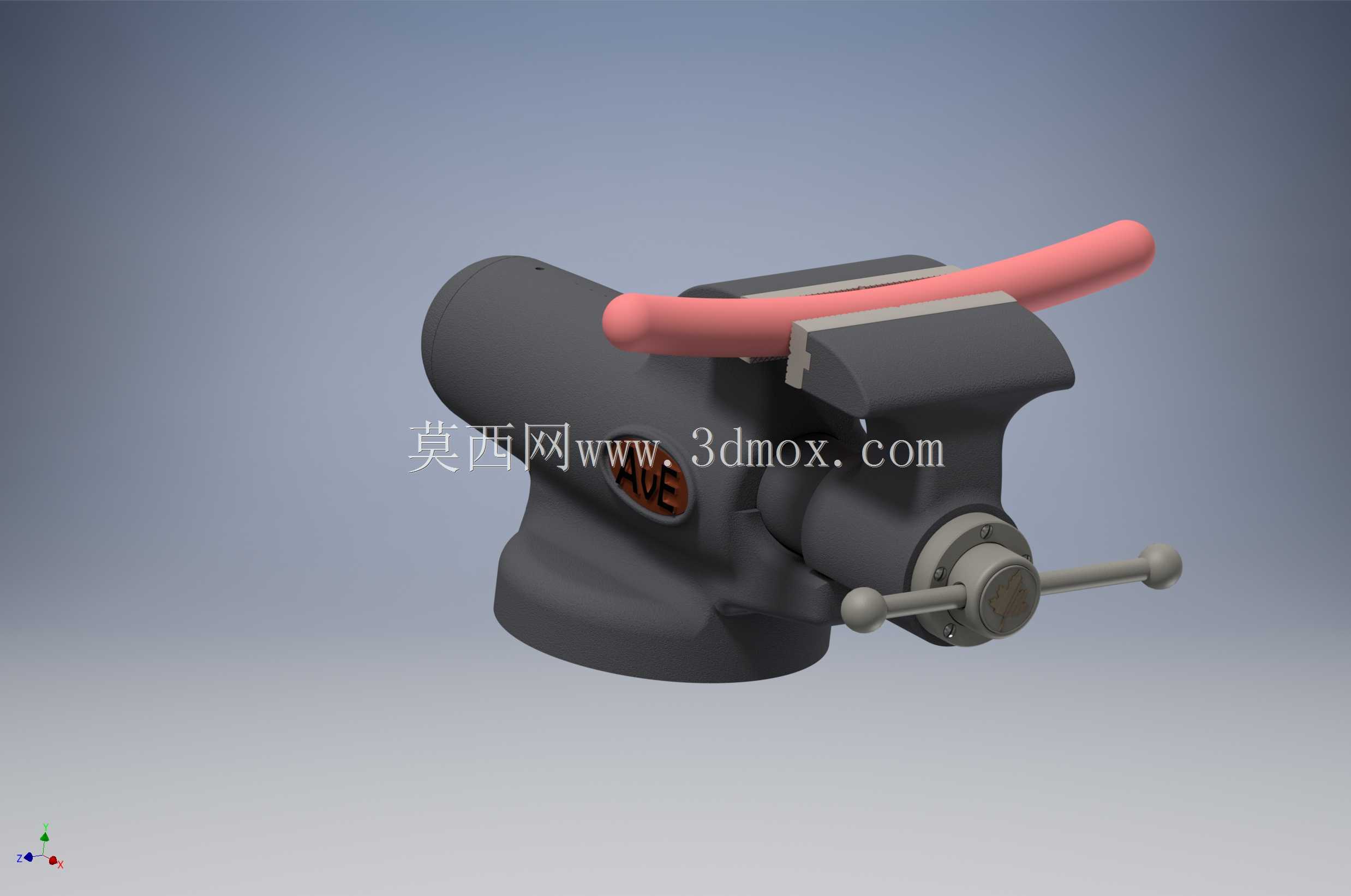

台虎钳夹持热狗趣味创意结构设计

　　从机械结构设计的角度拆解这个创意夹持结构，首先要明确其核心是基于标准台虎钳的夹持功能做的趣味场景延伸，日常机加工场景里，台虎钳是钳工工位最基础的工装夹具，承担工件装夹固定的核心作用，不管是锉削、锯切、小型零件装配，都需要依靠虎钳的丝杠进给结构提供稳定的夹持力，常规台虎钳的固定钳身、活动钳身、丝杠螺母副、转盘底座这几个核心结构，在这个创意设计里都做了完整的还原，没有因为是趣味场景就省略核心传动结构。先看安装边界，常规同规格台虎钳的底座安装孔距适配标准钳工台的T型槽间距，这个设计里的底座保留了三个安装定位凸台，和实际生产中轻型台虎钳的安装固定方式一致，不需要额外改造安装面就能适配常规工位的装夹需求，

　　钳口的开合行程参考了4寸轻型台虎钳的参数范围，最大开口距离能够覆盖常规棒料、小型异形件的装夹尺寸，这次的创意场景里用热狗作为被夹持物，刚好匹配钳口开合行程的中间区间，夹持时钳口平面和被夹持物的接触面积均匀，不会出现偏载导致的夹持歪斜。再讲功能特性的设计思路，常规台虎钳的钳口会做交叉网纹来增加夹持摩擦力，防止工件受力滑脱，这个设计里的钳口做了平面光面处理，是因为被夹持物是软质的食材类对象，网纹钳口会压伤被夹持物表面，光面钳口配合合适的进给行程，既能提供足够的夹持固定力，又不会破坏被夹持物的外形完整性；丝杠部分的操作手柄保留了两端带球头的转动杆结构，和实际操作中的人机工程学设计一致，转动手柄时的力臂长度刚好适合单手操作，

　　进给过程的阻尼感均匀，不会出现空行程或者卡滞的情况，钳身侧面的品牌标识位也做了凹陷设计，和实际产品的铭牌安装位结构匹配，转盘底座的锁紧结构虽然在这个静态展示里没有做完全的细节拆解，但预留了锁紧扳手的安装位置，能够实现360度旋转调整夹持角度，适配不同操作方向的需求。从应用场景延伸来看，这种创意结构设计除了趣味展示之外，其实也能给软质易碎工件的夹持工装设计提供参考，比如薄壁塑料件、纸质包装件、软质橡胶件的装夹，都可以参考这种光面钳口、低夹持力、均匀接触面的设计思路，避免常规网纹钳口、大夹持力对工件表面造成的损伤；钳身的整体外形做了流线型的过渡处理，没有尖锐的棱角，既符合工业设计的安全要求，也让整体视觉效果更协调，

　　固定钳身的尾部做了圆弧收尾，和活动钳身的外形形成呼应，不会出现结构突兀的情况。再看尺寸链的设计逻辑，整个结构的重心落在底座中心位置，当钳口张开到最大行程时，活动钳身伸出的长度不会让整体重心超出底座的支撑范围，保证装夹过程中不会出现倾翻的风险，丝杠的轴线和钳口的夹持面保持垂直，进给过程中活动钳身不会出现偏摆，保证上下钳口的平行度，夹持时两个钳口面能够完全贴合被夹持物，不会出现局部应力集中的情况；手柄的转动中心和丝杠轴线重合，转动时不会出现偏心晃动，操作力能够均匀传递到丝杠螺母副上，减少不必要的传动损耗。很多刚接触工装设计的工程师容易忽略夹持接触面的适配性，不管什么工件都用标准网纹钳口加大夹持力，最后要么夹伤工件，要么夹持不稳出现滑脱，这个创意设计其实刚好点出了夹持工装设计的核心：根据被夹持物的材质、外形、受力需求调整钳口结构和夹持力参数，而不是照搬标准结构硬套，哪怕是这种趣味化的场景，核心的结构逻辑依然符合机械设计的基本准则，传动路径清晰，支撑结构稳定，操作人机合理，安装边界明确，没有为了视觉效果牺牲结构的合理性，这也是做三维结构设计需要注意的点，不管是工业实用场景还是创意展示场景，核心的机械原理不能出错，结构的可行性要经得起推敲，不能做出违背传动逻辑、安装逻辑、受力逻辑的设计。
