五自由度多关节夹持式机械臂结构设计

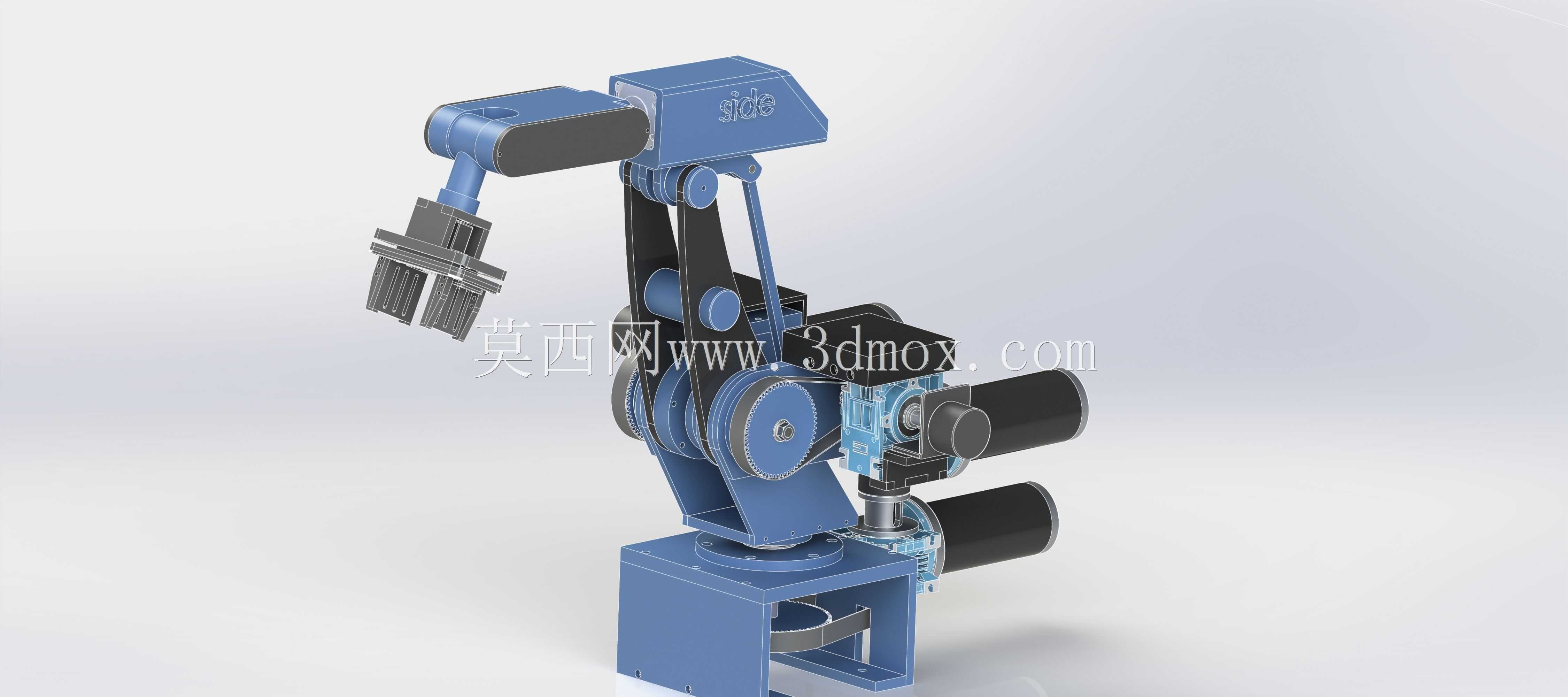

　　这款多关节机械臂采用五自由度构型设计，核心定位是面向小负载工位的自动化作业需求，在3C电子零部件分拣、教学实训平台搭建、小型工件上下料、实验室物料转运等场景中都能适配。从结构布局来看，底座采用方形箱式安装结构，底部预留了标准安装孔位，可直接固定在型材工作台、设备机架台面或者移动AGV搭载平台上，安装边界的孔位间距适配常规工业铝型材的槽距标准，不需要额外加工转接板就能完成固定，底座内部预留了走线空间，关节驱动的线缆可以从底座中心的过线孔引出，避免作业过程中线缆与运动部件产生剐蹭磨损。

　　关节传动部分，腰部回转关节采用回转支承配合带传动结构，可实现360度连续回转，能覆盖底座周边半径范围内的全部作业区域，回转的限位可以根据实际工位需求加装机械限位块，避免超程碰撞。大臂、小臂的俯仰关节采用连杆配合同步带传动的结构，相比纯齿轮传动，同步带传动具备一定的缓冲能力，在夹持小重量易碎工件时能减少启停冲击，同时传动噪音更低，适合教学演示或者洁净车间内的作业场景。腕部设置两个回转自由度，可配合末端夹爪实现俯仰、回转动作，能调整被夹持工件的空间姿态，满足工件翻面、角度调整、精准对位装配的作业需求。

　　末端执行器采用平行夹爪结构，夹爪的指面预留了安装槽，可以根据夹持工件的外形更换橡胶垫、V型块、仿形指头等不同的夹持附件，适配方形、圆形、异形等不同轮廓的小型工件夹持，夹爪的开合行程覆盖常规小零件的尺寸范围，夹持力可以通过驱动端的参数调整来适配不同材质的工件，避免夹伤薄壁或者脆性工件。

　　从设计思路上，这款机械臂没有追求过大的负载能力，而是把结构紧凑性、运动灵活性、装配便捷性作为核心设计目标，所有关节的驱动部件都采用侧装或者内嵌的布局方式，尽可能缩小机械臂自身的外形尺寸，在同等作业半径下，整体占用的安装空间更小，适合在空间紧凑的自动化产线、实训桌面等场景部署。各关节的铰接位置都采用标准轴承支撑，转动阻尼均匀，没有卡顿或者旷量，装配时不需要复杂的配磨工序，按照装配指引依次装入轴承、传动轮、紧固件就能完成整机装配，后期维护时单个关节的零部件可以单独拆卸更换，不需要拆解整臂结构，降低了维护成本。

　　在实际应用中，这款机械臂可以搭配视觉识别模块完成散乱工件的分拣抓取，也可以固定在流水线旁完成工件的工序转运，在教学场景中，外露的传动结构能直观展示多自由度机器人的运动原理、传动逻辑，方便学习者理解关节坐标、运动学解算的相关知识，也可以作为二次开发的硬件平台，搭载不同的末端执行器拓展涂胶、点胶、简单焊接等拓展功能。整机的运动包络范围经过校核，在最大伸展状态下不会出现结构干涉，各关节的运动角度范围经过合理分配，在常见的作业高度区间内，机械臂的姿态灵活度最高，不会出现关节死点，能顺畅完成从取料位到放料位的轨迹运动。结构件的材质选择上，承力部件采用金属材质保证结构刚性，非承力的护罩部分采用轻质材料降低整机自重，既保证了运动过程中的结构稳定性，也降低了关节驱动的负载压力，提升了运动响应速度。
