多关节焊接工业机器人六轴机械臂

　　这套多关节焊接机器人本体模型，呈现的是典型六轴串联弧焊机械臂的完整结构形态，末端搭载焊枪与送丝弯管，主要面向金属构件的自动化焊接作业场景。在汽车整车及零部件制造车间里，这类机械臂常成组布置在焊接工位，承担底盘件、车身支架、排气系统等薄壁钢结构的连续弧焊任务；在工程机械、五金家具、船舶配套及钢结构加工厂中，也被用于长焊缝、多角度空间焊缝的重复性焊接，替代人工在烟尘、弧光、高温飞溅环境下长时间作业。

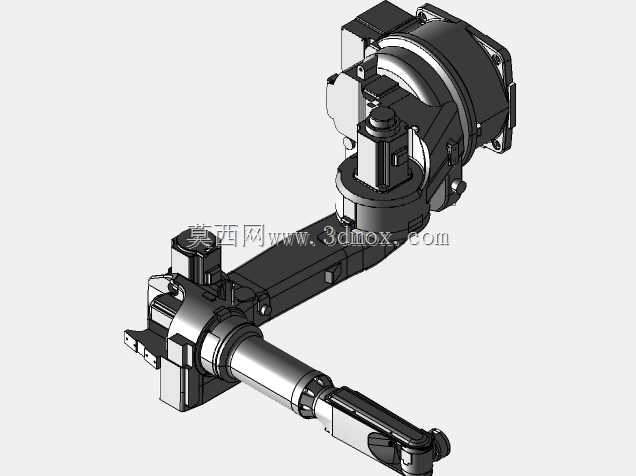

　　从结构构型看，该机械臂采用六自由度串联关节布局：底座回转关节承担整机水平方向旋转，大臂、小臂通过肩、肘关节实现俯仰与伸展，腕部三个正交关节则负责末端焊枪的姿态调整。六个关节协同运动后，焊枪尖端可在工作半径覆盖的球形空间内到达任意位置与姿态，这对于空间曲线焊缝、箱体内部拐角焊缝、圆管相贯线焊缝尤为关键——人工焊接时需要不断变换身体姿势和焊枪角度，而机械臂可通过轨迹规划一次性连续完成。模型中各关节的壳体、减速器安装位、伺服电机布置、走线槽及末端法兰均有清晰体现，臂体采用轻量化铸铝或焊接箱体结构，在保证刚性的同时降低运动惯量，使高速运动启停更平稳。

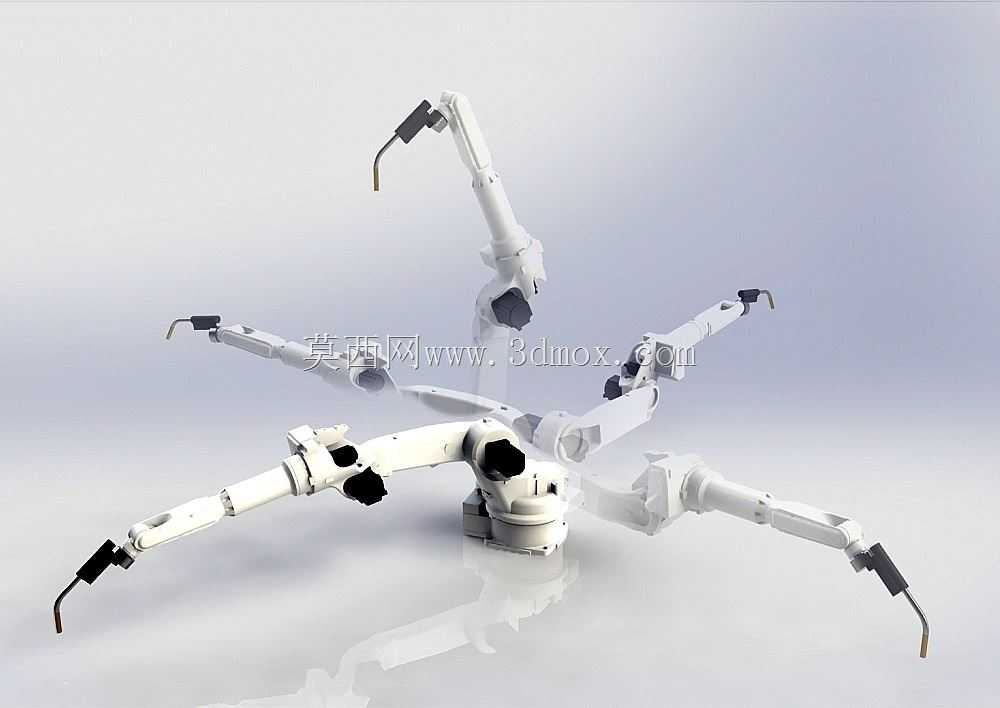

　　末端执行器为气保焊焊枪组件，带有弯曲送丝管和导电嘴，焊枪通过法兰盘固定在腕部，周边预留防撞传感器与焊枪夹持调节机构的安装空间。实际产线集成时，焊枪电缆、送丝软管、气管需沿大臂外侧的拖链或内置走线通道布置，模型对臂体上的管线走向空间做了还原，便于工程师在做工作站布局时校核管线弯折半径与干涉风险。多台机械臂围绕中心工件呈放射状布置的展示形态，也对应了实际多机协同焊接工位的常见排布：一台工装夹具上装夹工件，数台机器人分区域同时施焊，可显著缩短节拍并控制焊接热变形。

　　在功能特性方面，这类焊接机器人重复定位精度通常可达±0.05~0.08mm量级，配合变位机可实现焊缝始终处于船形焊或平焊位置，提升成型质量；臂端有效负载一般在3~10kg区间，足以承载焊枪、防撞夹及送丝管线。建模时需要重点关注各关节的运动范围与限位：底座回转通常可达±170°左右，肩关节前后摆动、肘关节折叠、腕部翻转与旋转均有机械限位和软件软限位，在做离线编程和路径仿真时，必须保证焊枪姿态不触发奇异点，同时臂体与工件、夹具、周边防护栏之间保留足够安全间隙。

　　从安装边界看，机器人底座通过地脚螺栓固定在混凝土基础或钢结构安装座上，底面定位销孔与螺栓孔分布圆尺寸是工作站设计的硬约束；整机工作半径决定了工位占地——常见同级别弧焊机器人臂展在1.4~2.0m之间，单台设备安全防护区域需在臂展基础上外扩安全距离，并设置安全围栏、光栅或安全扫描仪。模型对底座直径、臂体截面粗细、腕部到法兰端面距离等关键尺寸的还原，可直接用于焊房布局、夹具高度设计、线缆桥架走向规划以及多机之间的干涉检查。

　　对于结构设计与集成工程师而言，该模型的价值在于：可在方案阶段直接调入焊接工作站，验证工件装夹高度是否落在机器人最佳焊接姿态区间，校核焊枪能否深入箱体内部或管道夹角而不发生臂体碰撞；也可据此估算送丝机、清枪剪丝站、防撞机构的安装位置，平衡臂端负载与管线拖拽力。整机外观采用工业白色涂装配合黑色关节盖板，关节处密封结构可阻挡焊接烟尘和打磨粉尘侵入，腕部通常具备IP67左右防护等级，适应焊房恶劣环境。整体而言，这是一套结构完整、关节关系清晰的六轴弧焊机器人本体模型，适用于自动化焊接产线方案设计、离线编程仿真、教学演示以及机械臂结构参考。
