6s快速卡扣式固定锁紧连接构件

　　在通讯基站现场布线、户外通讯设备临时架设、应急通讯保障作业场景中，经常需要在数秒内完成构件的快速对接锁紧，同时要保证连接强度满足户外抗风、设备承重、反复拆装不失效的要求，这类快速锁紧构件正是针对这类高频快装需求开发的结构件。从实际使用场景来看，该构件可直接固定在通讯机柜安装梁、户外抱杆支架、临时通讯方舱的型材框架上，用来快速卡接固定馈线卡具、设备安装挂耳、临时布线支架，无需额外拧动多颗螺栓，扳动锁紧拨片即可完成锁定，单人徒手即可操作，大幅缩短现场施工的准备时间，尤其适合应急抢修、临时布点这类对作业时效要求极高的通讯施工场景。

　　从功能特性上看，该构件采用双侧对称立板支撑结构，底部带三个安装固定孔，可通过螺栓直接固定在安装基面，立板之间预留的转轴安装位用来穿接锁紧销轴，配套的拨片式锁紧件通过偏心结构实现压紧锁定，当拨片扳动到锁止位置时，偏心轮会将对接构件牢牢压在贴合基准面上，锁止后具备自锁特性，不会因为设备运行振动、户外风吹晃动出现松脱；解锁时仅需反向扳动拨片，即可快速松脱对接件，整个操作过程无需借助扳手、螺丝刀等额外工具，操作行程短，锁紧力稳定。

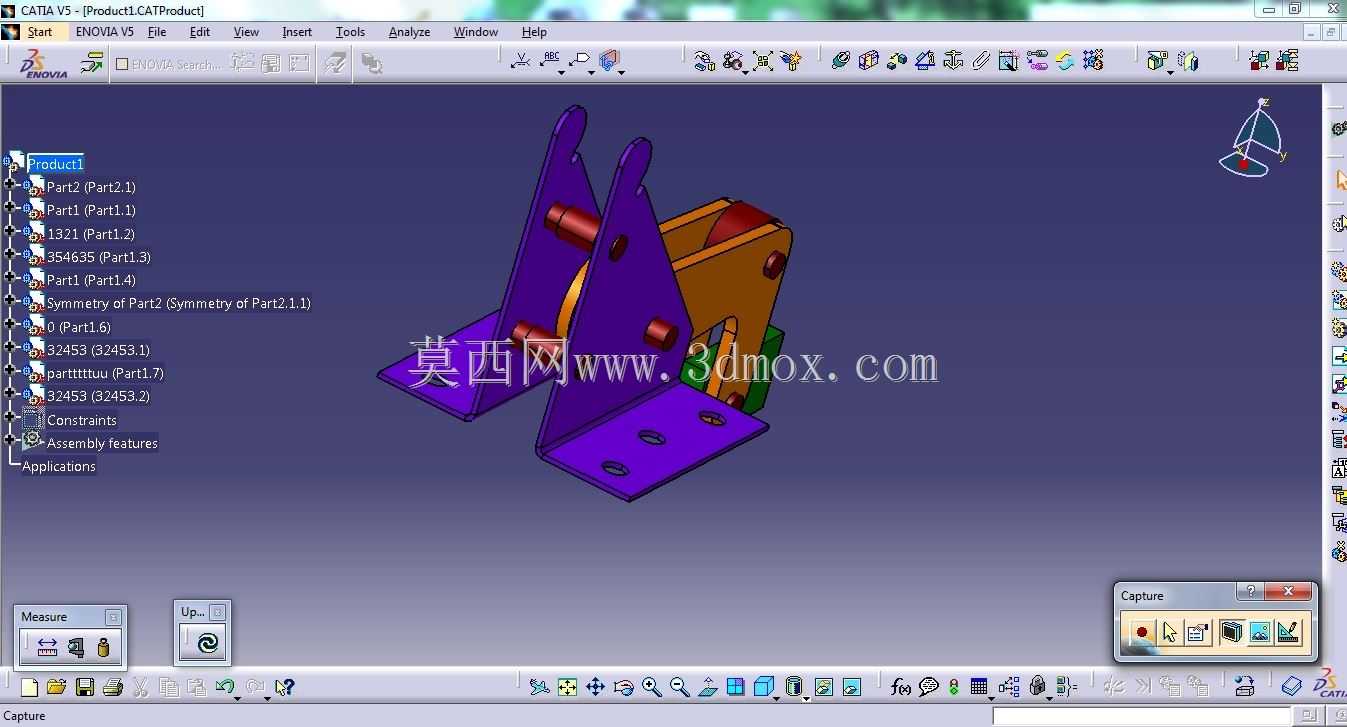

　　设计过程中采用了生成式钣金设计思路，先根据安装边界的约束条件确定底部安装板的轮廓尺寸，三个安装孔的孔位间距匹配通讯行业通用的型材安装孔距标准，保证可以直接替换现有常规螺栓固定的支架构件，不需要额外对安装基面做二次打孔改造。双侧立板采用等厚钣金折弯成型，折弯处预留了足够的圆角避免应力集中，立板上的销轴孔采用同轴度公差约束，保证销轴穿接后转动顺畅无卡滞，不会因为两侧孔位偏差导致锁紧拨片扳动阻力过大。零件设计阶段单独拆分了每个钣金件的展开轮廓，预留了钣金折弯的工艺余量，所有折弯边的内R角匹配常规钣金折弯刀具的参数，不需要定制特殊刀具即可完成加工，降低生产制造成本；装配设计阶段通过配合约束验证了锁紧行程的合理性，模拟了从解锁到锁止全行程中偏心轮与对接件的接触位置，保证锁止终点位置的压紧量处于合理区间，既不会因为压紧量过小导致锁止不牢，也不会因为压紧量过大导致扳动力超过单人徒手操作的合理力度范围。

　　从安装边界来看，底部安装板的平面度公差控制在合理范围内，保证固定后与安装基面完全贴合，不会出现安装翘曲导致的受力不均；立板的高度尺寸经过匹配计算，保证锁紧拨片扳动过程中不会与底部安装基面、周边相邻构件产生运动干涉，构件整体的外轮廓尺寸紧凑，不会占用过多的安装空间，适合通讯机柜内部这类安装空间局促的场景使用。所有转动接触位置预留了合理的配合间隙，考虑到户外使用场景下可能存在的积尘、轻微锈蚀问题，间隙取值略大于常规室内构件的配合间隙，保证在轻度积尘、表面有薄锈的情况下依然可以顺畅操作，不会出现卡滞无法锁紧或解锁的问题。构件的材质选用常规冷轧钢板，表面处理采用镀锌钝化工艺，具备基础的防锈能力，满足户外通讯设备的使用环境要求，锁紧接触位置做了局部加强处理，避免反复锁紧解锁过程中出现接触面压溃变形，延长构件的使用寿命。
