双心嵌套造型肥皂注塑成型模腔结构

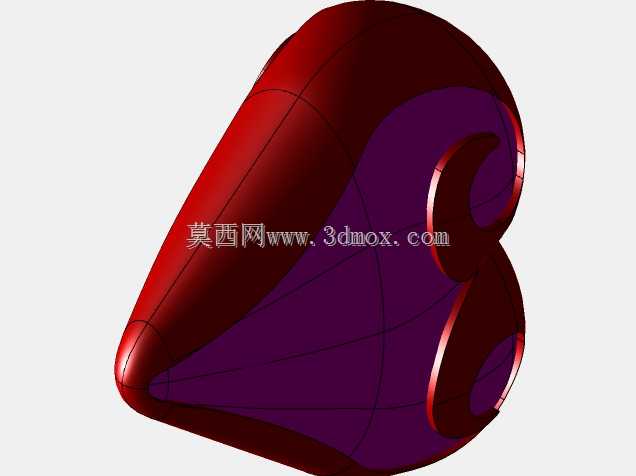

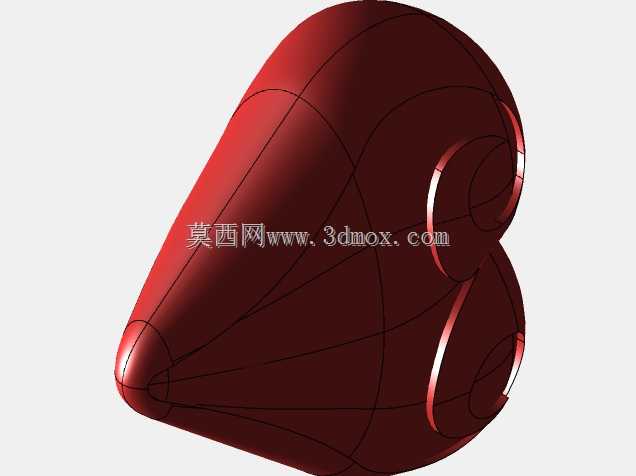

　　这套双心嵌套的肥皂模腔结构，主要面向日用清洁用品生产端的小批量定制皂品成型场景，区别于常规单块皂体的直开式模腔，其采用内外双层心形轮廓的嵌套布局，在脱模斜度的处理上做了针对性适配，避免皂体冷却收缩后卡在型腔转角处。从实际生产用途来看，该结构可直接安装在小型立式注塑成型机上，用于灌注皂基原料生产造型创意的礼品皂、婚庆伴手礼皂，也可适配手工皂作坊的冷制皂压模工序，不需要额外改造设备的装夹基准，模腔的外缘安装边预留了标准的M6沉头孔位，可直接匹配常规150mm行程的小型皂品压机的工作台面，安装边界控制在120mm×100mm的矩形范围内，不会和设备的导柱、顶出杆产生干涉。

　　设计过程中首先考虑的是皂体成型后的脱模顺畅度，内层心形的凸起轮廓做了1.5°的单边脱模斜度，外层心形的内凹型腔则对应做了1.2°的斜度，两层轮廓之间的壁厚控制在8mm，既保证皂体成型后有足够的结构强度不会在脱模时断裂，也不会因为壁厚过大导致皂基冷却时间过长拖慢生产节拍。型腔表面的粗糙度控制在Ra0.8，不需要额外做抛光处理就能保证皂体表面光滑无划痕，避免后续增加人工打磨的工序成本。在流道的布局上，进料点设置在整个型腔的几何中心位置，也就是内层心形的尖端上方，采用点浇口进料，浇口直径控制在1.2mm，皂基填充时可以顺着两层心形的弧面均匀流到型腔的各个角落，不会在弧面转角处产生缺料、气泡等成型缺陷，浇口残留的位置在皂体的顶端，凝固后只需要简单修剪就能处理干净，不会破坏心形轮廓的完整性。

　　从结构细节来看，两层心形的衔接位置做了R2的圆角过渡，没有尖锐的直角，一方面是避免皂体冷却时在直角位置产生应力开裂，另一方面也能减少模具使用过程中应力集中导致的型腔崩边问题，延长模具的使用寿命。模腔的底部做了2mm的均匀壁厚，背面设置了十字形的加强筋，筋高5mm、筋宽3mm，在持续的生产压力下不会出现型腔变形的问题，保证每一块压出来的皂体轮廓尺寸一致，不会出现厚薄不均的情况。顶出机构的预留位置对应在型腔的四个边角处，顶杆直径选用6mm，顶出时的受力点均匀分布在皂体的外缘，不会在皂体表面留下明显的顶杆痕迹，也不会因为顶出力不均导致皂体顶穿、变形。

　　实际生产验证中，这套模腔的单模成型周期控制在45秒左右，皂基填充时间3秒，保压时间10秒，冷却时间25秒，剩下的时间用于脱模、清模，适配常规的透明皂基、乳木果皂基等不同原料的成型需求，不需要调整工艺参数就能直接换料生产。针对不同硬度的皂基，型腔的排气槽设置在外层心形的外缘分型面上，槽深0.02mm，既可以排出填充过程中型腔内的空气，避免皂体表面产生气纹、缺料，也不会出现皂基溢边的问题，减少后续去飞边的人工工作量。和常规的圆形、方形皂模相比，这种双心嵌套的造型在礼品市场的接受度更高，模具本身的结构紧凑，不需要复杂的抽芯、斜顶结构，加工难度低，用常规的数控铣床就能完成型腔的加工，后续的维护也很简单，生产结束后只需要用温水冲洗型腔表面残留的皂基即可，不需要使用特殊的清洗剂，也不会出现皂基残留腐蚀型腔表面的问题。
