通讯类塑料件精密注塑模具结构

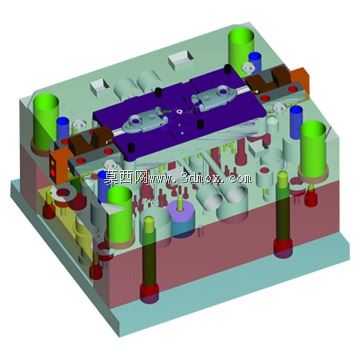

　　这套模具面向通讯类小型塑料结构件的批量注塑生产场景，适配卧式注塑机安装使用，核心成型的塑料件为通讯终端内部的承载盖板类零件，这类零件在通讯设备中承担内部元器件定位、结构补强、绝缘隔离的作用，对成型后的平面度、尺寸公差、外观缩痕控制都有较高要求。从模具整体结构来看，采用了典型的两板模模架基础结构，同时针对零件的异形轮廓做了定制化的型腔型芯拆分，分型面沿着零件的最大轮廓边线做了贴合式设计，避免了分型面处出现错位飞边的风险，在分型面的周圈设置了连续的溢料槽，能够容纳注塑过程中少量溢出的冷料，减少飞边清理的后处理工作量。模具的浇注系统采用了侧浇口进料的方式，浇口位置选在零件侧边的非外观区域，进料方向顺着型腔内塑料熔体的流动走向布置，

　　能够减少熔体在型腔内的流动阻力，同时避免浇口痕迹残留在零件的外观装配面上，浇口套的进料口尺寸适配常规注塑机的射嘴规格，定位圈与注塑机定模板的定位孔做了间隙配合设计，安装时能够快速完成对中，减少上机调试的时间。冷却系统的布置覆盖了定模型腔、动模型芯以及各个成型镶件的区域，采用了直通式水路结合隔水片的组合方式，在型芯的深腔位置设置了螺旋式冷却回路，保证成型过程中型腔各个区域的温度均匀，避免零件出现冷却不均导致的翘曲变形，水路的接口统一设置在模具的非操作侧，方便外接冷却水管道，同时不会和注塑机的周边配套结构产生干涉。顶出系统采用了圆顶针结合扁顶针的组合顶出方式，在零件的加强筋、柱位等包紧力较大的位置布置了直径适配的顶针，

　　顶针的排布避开了零件的装配贴合面，顶出时的受力点均匀分布，避免顶出过程中零件出现顶白、顶穿的缺陷，顶针板的复位采用了复位杆配合弹簧的结构，合模过程中能够保证顶出机构先于模具闭合完成复位，避免顶针和型腔发生碰撞损坏。模具的导向系统采用了导柱导套配合的结构，在模架的四个角部分别设置了不同直径的导柱，避免合模时出现装反的情况，导柱的长度高出动模型芯的最高面，合模过程中导柱先进入导套完成导向，保护型芯和型腔不会发生错位碰撞，在模具的侧边还设置了精定位块，进一步保证合模后的分型面贴合精度，控制零件的壁厚公差。从安装边界来看，模具的整体长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模具的总厚度在注塑机的允许模厚范围内，

　　动定模的安装孔位按照标准模架的规格布置，能够直接通过压块固定在注塑机的模板上，不需要额外加工定制安装槽。模具上的各个成型镶件都采用了快拆式的固定结构，在生产过程中如果出现局部磨损或者需要调整零件局部尺寸时，不需要拆卸整套模具，只需要拆下对应的镶件就可以完成修模或者更换，能够减少停机维护的时间，提升批量生产的效率。针对通讯类塑料件常用的ABS、PC+ABS等原料特性，模具的成型面做了对应的抛光处理，型腔表面的粗糙度达到了镜面级别，能够保证成型后零件的外观面光洁度满足要求，不需要额外做表面喷涂处理，在容易出现困气的型腔边角位置设置了排气镶件，排气间隙控制在0.02mm以内，既能够排出型腔内的空气，避免零件出现烧焦、缺胶的缺陷，又不会让熔体溢出形成飞边。
