多腔薄壁杯体注塑成型模具结构

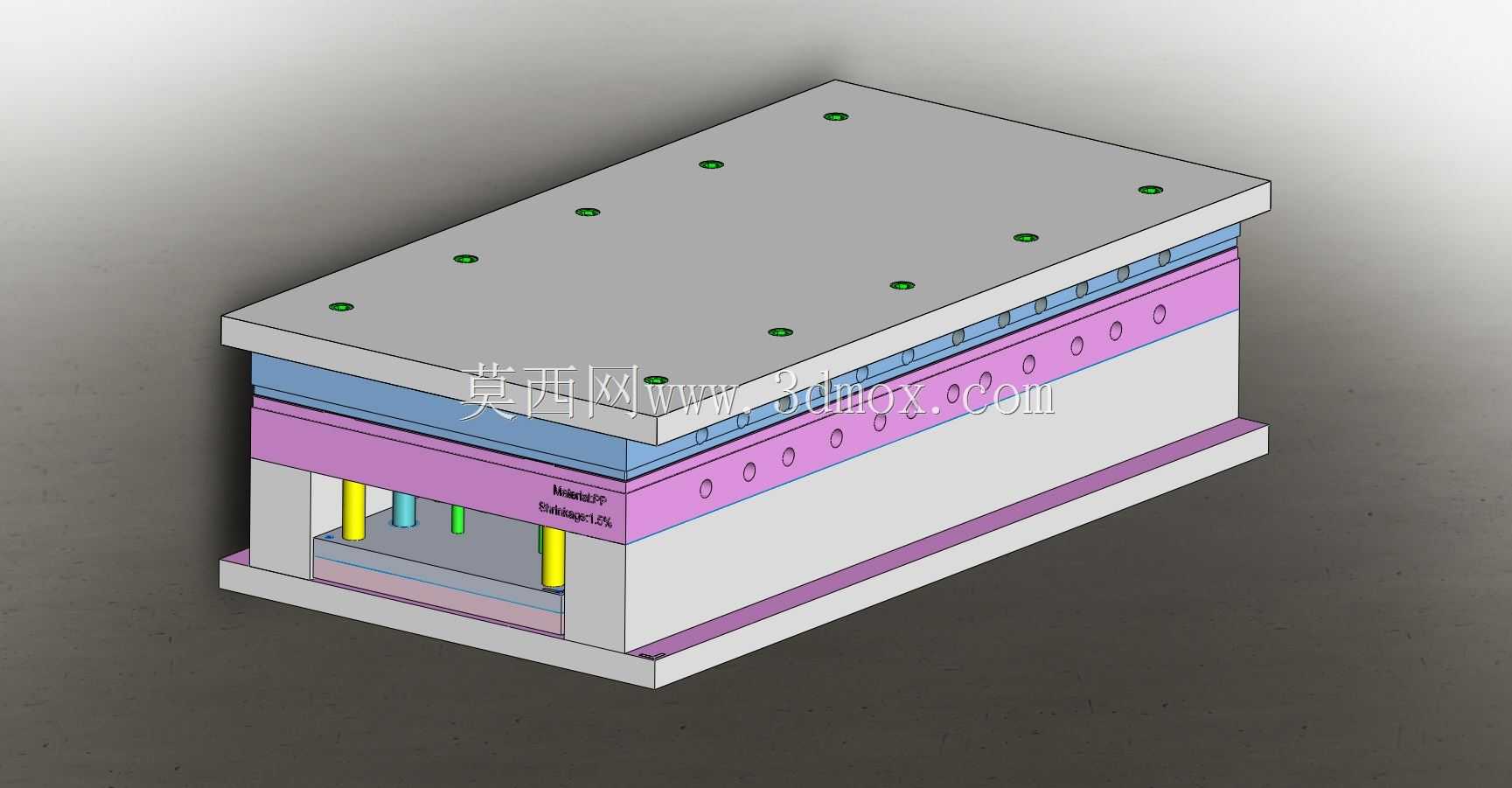

　　这套三维结构围绕一次性薄壁杯体的批量注塑生产展开，整体采用标准三板式模架布局，从现场布置角度看，模具需要安装在对应锁模吨位的卧式注塑机上，定模侧朝向射嘴方向，动模侧随机床模板完成开合动作。顶部固定板均匀布置多组紧固螺钉，将型腔镶件与定模板可靠锁定，螺钉孔位避开冷却通道与熔体流道，保证装拆时扳手空间充足，不会与机床料筒、射胶法兰发生干涉。

　　成型部分针对杯类零件壁薄、深度较大、外观面要求连续的特点，型腔与型芯均采用独立镶件结构。多腔沿模具长度方向并列排布，各腔间距结合制品外径、流道凝料宽度和冷却管接头位置确定，既保证单位循环内的产出数量，也避免镶件之间壁厚过小导致局部刚性不足。型芯侧需要重点处理杯体内壁的脱模斜度，沿深度方向设置均匀拔模角，底部圆角过渡，减少顶出时制品被抱紧而产生发白、变形或顶穿。型腔侧则控制杯口外缘的成型边界，保证口部圆整、壁厚一致，并在分型位置设置封胶面，防止飞边沿杯口边缘扩散。

　　浇注系统采用三板模常见的点浇口思路，熔体从主流道进入分流道后，再分别进入各型腔。流道布置在模具中部板层之间，开模时能够与制品自动分离，减少后续人工修剪。对于杯体这种流长比偏大的薄壁件，浇口尺寸不能单纯按经验取小，需要在填充阻力与浇口痕迹之间平衡：浇口过小会造成注射压力损失、短射或冷料痕，过大则使杯底残留明显凝料，影响自动脱落和包装使用。模型中各腔流道长度尽量保持一致，目的是让熔融塑料在相近压力条件下充满型腔，降低不同腔位制品重量和收缩率的差异。

　　冷却系统在图中通过多层板件上的水道布局体现。定模型腔附近设置横向冷却回路，贴近杯体外壁；动模型芯内部则需要结合深腔结构布置隔水板或导流元件，使冷却水能够到达型芯前端，而不是仅在根部循环。杯体成型周期短，若型芯顶端冷却不足，制品内部热量无法及时带走，脱模后容易出现内壁缩痕、杯底翘曲或堆放时粘连。水路入口与出口均布置在模具操作侧以外的安全区域，接头高度和方向要预留水管插拔空间，避免随动模运动时与机床拉杆、顶出孔或输送带碰撞。

　　顶出部分采用多根顶杆与回程杆配合的方式。顶杆位置优先选在杯底环形区域和非外观面，受力点围绕型芯轴线对称分布，防止杯体在推出过程中单侧受力而倾斜。深腔杯件对包紧力较敏感，顶出行程需要大于制品深度并保留安全余量，使杯体完全脱离型芯后才能自由下落。顶板、顶杆固定板和支撑柱之间的关系在模型中分层表达，支撑柱布置在注射压力较大的投影区域下方，用于减小动模板受载后的弯曲变形；回程杆则在合模时推动顶出机构复位，避免顶杆与型腔碰撞。

　　导向与承靠结构由导柱、导套和定位元件承担。模具闭合时，导向件先于型腔接触，纠正动定模之间的偏移，保证多腔型芯与型腔同轴。分型面周围设置连续承压面，锁模力通过模架边框和镶件外圈传递，避免脆弱成型面直接承受过大压应力。侧向若涉及杯体局部孔位或卡扣结构，则需要滑块、压条和限位元件配合；本结构主体以轴向开模为主，重点仍在深腔脱模、温度控制和高速填充稳定性。

　　从生产线适配来看，该模具服务于食品包装、日用耗材、一次性容器等场景，制品通常需要在洁净、稳定的节拍下连续生产。安装边界不仅包括模具长宽高与注塑机拉杆内间距的匹配，还要核对最小模厚、最大开模行程、顶出孔位置、料筒对中以及机械手取件空间。模型把模架、型腔、流道、水路、顶出和导向分层建立，便于结构工程师检查干涉、评估热膨胀方向，并在加工阶段拆分镶件、采购标准件和编制装配顺序。
