汽车驱动桥螺旋锥齿轮差速器总成结构

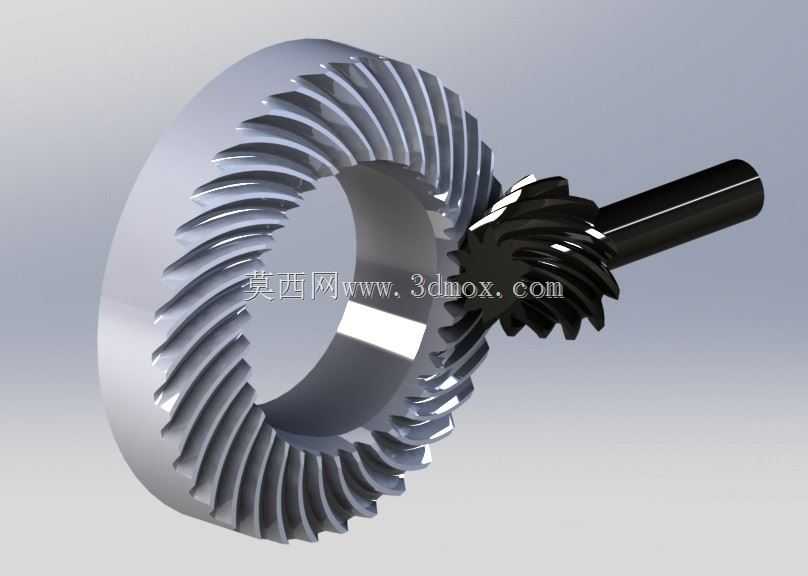

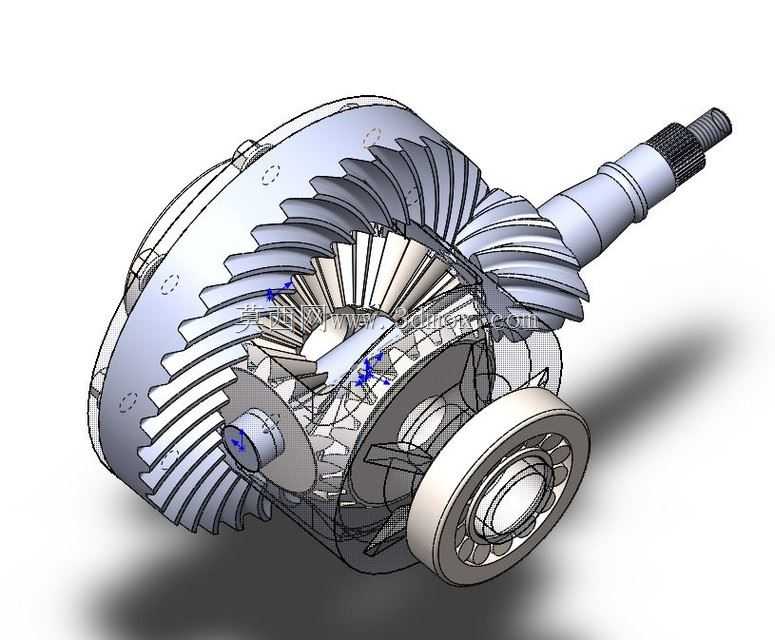

　　这套差速器总成是汽车驱动桥的核心传动部件，主要应用于前置后驱、四驱车型的后桥动力传递环节，负责将主减速器传来的动力拆分传递给左右两侧驱动半轴，同时允许两侧车轮以不同转速转动，满足车辆转弯、颠簸路面行驶时的车轮纯滚动需求，避免轮胎拖滑磨损与传动系统附加载荷。从结构组成来看，总成集成了主减速器从动螺旋锥齿轮、差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、半轴输出端、差速器轴承安装位等核心部件，主减速从动锥齿轮采用螺栓紧固在差速器壳体法兰端，与主减速主动锥齿轮啮合完成第一级减速增扭，啮合齿面为螺旋锥齿形，相比直齿锥齿轮具备重合度高、传动平稳、噪音低、承载能力强的优势，适合乘用车、轻型商用车的高速传动工况。

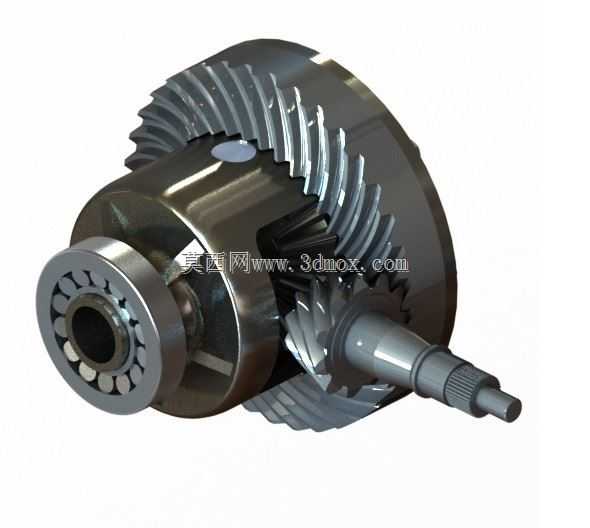

　　差速器壳体采用球墨铸铁铸造成型后精加工，内部预留行星齿轮与半轴齿轮的安装腔，十字轴穿过壳体对应孔位实现周向定位，行星齿轮空套在十字轴轴颈上，背部与壳体之间装有球面耐磨垫片，半轴齿轮内孔加工有花键槽与驱动半轴配合，背面与壳体之间装有平面耐磨垫片，垫片采用铜基粉末冶金材质，可在长期差速运转过程中吸收磨损，维护时仅需更换垫片即可恢复配合间隙，无需更换核心齿轮件。输出半轴端加工有细齿花键与密封轴颈，适配轮毂侧的油封与轴承安装位，差速器壳体两端的轴颈用于安装圆锥滚子轴承，将整个总成支撑在驱动桥桥壳的轴承座内，轴承预紧度可通过桥壳侧的调整螺母进行调节，保证主减速齿轮的正确啮合间隙与接触印痕。设计过程中首先根据整车动力参数确定主减速比，

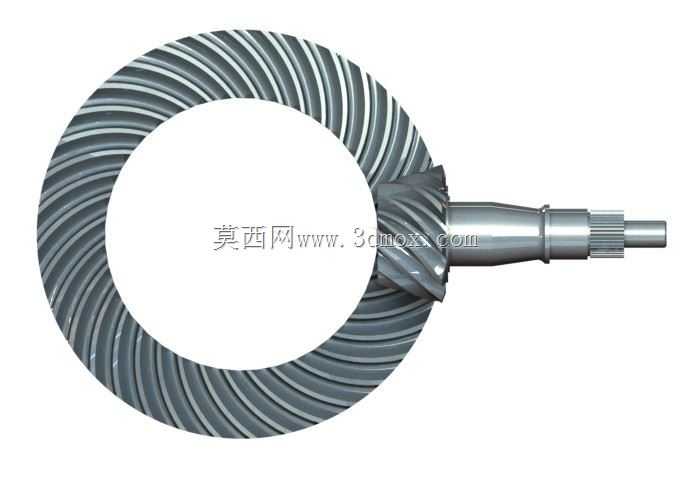

　　匹配螺旋锥齿轮的模数、齿数、螺旋角与压力角，保证齿面接触强度与齿根弯曲强度满足最大输出扭矩要求，差速器壳体的壁厚根据齿轮啮合时的径向力、轴向力进行有限元校核，避免大扭矩输出时壳体出现变形导致齿轮啮合错位。行星齿轮与半轴齿轮的齿数匹配经过差速特性校核，保证车辆转弯时两侧车轮的转速差可完全通过行星齿轮的自转抵消，不会出现传动干涉。安装边界方面，主减速从动齿轮的分度圆直径决定了驱动桥桥包的最小内径，差速器两端轴承的轴颈间距需匹配桥壳轴承座的跨距，输出半轴的花键参数需与对应车型的半轴、轮毂单元完全适配，总成的整体轴向尺寸需预留调整垫片的安装空间，保证装配时可灵活调整主锥轴承预紧度与齿轮啮合位置。实际装车工况下，

　　车辆直线行驶时行星齿轮仅随差速器壳体公转，不自转，动力平均分配给左右半轴；车辆转弯时内侧车轮行驶距离短、阻力大，行星齿轮在公转的同时产生自转，吸收两侧半轴的转速差，保证两侧车轮均处于纯滚动状态；当一侧车轮陷入打滑路面时，差速器的等扭矩分配特性会导致动力全部传递到打滑车轮，此时需配合差速锁或电子限滑装置实现动力的重新分配，这套基础差速器结构是所有开放式差速器的通用构型，可通过调整齿轮参数、壳体尺寸适配不同吨位、不同动力等级的车型，建模过程中严格还原了齿面的螺旋线修形、垫片的厚度公差、花键的齿形参数，可直接用于驱动桥的结构校核、运动仿真与装配工艺验证。
