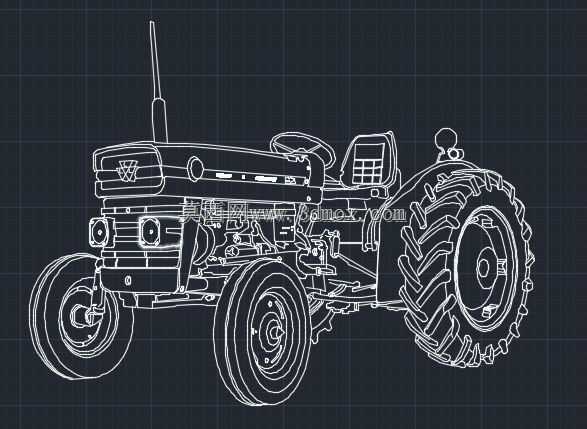

老式农用轮式拖拉机二维线框设计图纸

　　这套线框设计稿完整还原了传统后轮驱动轮式拖拉机的整机结构，覆盖从前端动力输出、驾驶操控区到后轮行走系统的全部核心部件，可直接用于农业装备的结构参考、教学演示或同类型设备的改型设计参考。从实际应用场景来看，这类中小马力轮式拖拉机主要适配平原、丘陵地区的小块农田作业，可挂载旋耕机、犁铧、播种机等多种农机具完成耕、种、管环节的农事作业，也可作为短途运输动力源牵引小型货厢，在农村散户种植、小型农场作业场景中保有量极高，结构可靠性经过数十年的田间工况验证。

　　从功能特性上看，整机采用前置发动机布局，前轮为转向轮、后轮为驱动轮的经典布置，大尺寸深花纹后轮能够在松软耕地表面提供足够的抓地力，避免作业时打滑陷车；外露的前置进气格栅与散热结构，能够满足长时间大负荷作业时的发动机散热需求，避免田间扬尘堵塞散热通道；立式排气筒布置在发动机侧方，高度超过驾驶区，能够将作业时产生的废气导向高处，避免扬尘与废气直接影响驾驶人员视线。驾驶区采用开放式无座舱设计，适配温带、亚热带地区的农忙时节作业需求，操作部件全部布置在驾驶位周边触手可及的位置，转向盘、换挡操纵杆、制动踏板的位置完全符合人机工程学要求，长时间作业不易产生操作疲劳。

　　设计思路上完全围绕农用作业的可靠性、易维修性展开，所有外部管路、连接件均采用外露布置，田间作业出现故障时无需拆解大量覆盖件即可完成检修，降低农忙时节的设备停机时间；前后轮距、轴距的参数设定兼顾了作业稳定性与转向灵活性，最小转弯半径能够适配小块农田的地头转向需求，无需反复倒车调整即可完成相邻垄沟的作业切换。整机外形尺寸的边界设定充分考虑了乡村道路的通行限制，整机宽度控制在常规乡村机耕道的通行宽度范围内，转场作业时无需额外拆卸部件即可通过多数乡村路段；后部牵引挂接装置的安装位置、连接尺寸符合通用农机具的挂接标准，可直接适配市面多数同马力段的配套农机具，无需额外改制挂接结构。

　　从结构细节来看，前轮转向机构采用横拉杆连接的梯形转向结构，转向虚位控制在合理范围内，兼顾非铺装路面行驶时的抗冲击能力与转向精准度；后轮采用大直径辐板式轮毂，配套的人字花纹轮胎接地比压小，在松软耕地作业时不会过度压实土壤，保护耕作层结构；发动机侧方的启动电机、燃油滤清器、机油加注口等维护点位全部预留了足够的操作空间，日常保养时机油更换、滤芯更换、燃油加注等操作无需举升设备即可在地面完成。前部照明灯具采用外露式安装，损坏后可快速更换，适配田间作业时的扬尘、颠簸工况，避免嵌入式灯具易进灰、抗震性差的问题；驾驶位下方的电池、液压油箱等部件采用防护壳体覆盖，避免田间作业时泥水、秸秆碎屑侵入造成部件损坏，同时预留了散热缝隙，保证长时间作业时的温度处于合理区间。
