机用小型精密平口夹持钳结构设计

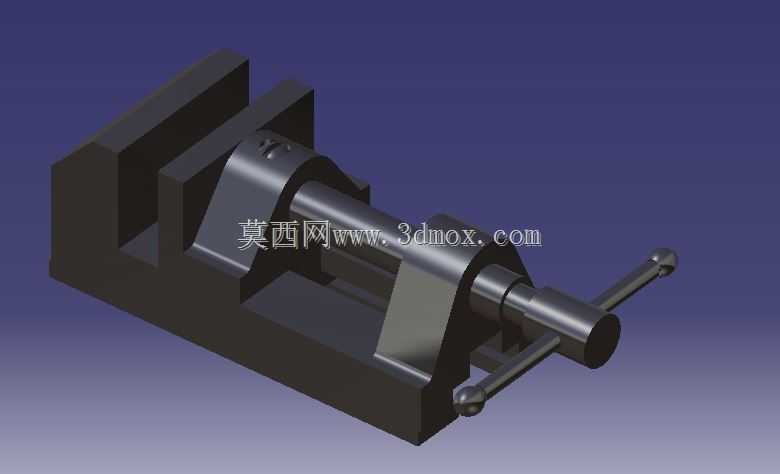

　　在常规小件机加工、精密装配、试样打磨的作业场景里，这类小型平口钳夹的使用频率远高于大型台钳，它不需要占用整面工作台的安装空间，也不需要复杂的预埋固定结构，就能完成小尺寸工件的稳定夹持，适配钻床轻量钻孔、钳工修锉、小零件粘接定位、线切割小件装夹等多类作业需求。从结构设计逻辑来看，这款钳夹采用了固定钳身与活动钳身的分体式布局，固定钳身的L型基座直接承担整体刚性支撑，底部预留的安装孔位可以适配T型槽工作台、专用工装平板甚至是小型台钻的工作台面，安装边界控制在极小范围内，不会对周边作业空间造成挤占。传动部分采用梯形丝杆副结构，丝杆与活动钳身的连接位置做了防脱限位设计，转动手柄时活动钳身沿钳身的导向面做直线进给，不会出现偏摆卡顿的问题，梯形丝杆的自锁特性可以保证夹持到位后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能维持足够的夹持力。钳口部分做了平行度公差控制，闭合状态下两个钳口的贴合间隙控制在0.02mm以内，夹持方形、矩形小工件时可以保证受力均匀，不会出现工件翘起、夹偏的问题，如果需要夹持异形件，也可以在现有钳口上加装软钳口衬垫，不需要改动主体结构就能拓展夹持适配范围。从实际使用的功能特性来看，这款钳夹的活动钳身行程设计覆盖了常规小零件的夹持尺寸范围，手柄的力臂长度经过匹配计算，普通操作人员单手施加握力就能达到足够的夹持扭矩，不需要借助加力杆，避免夹持力过大导致薄壁工件变形，也不会因为力臂过短导致夹持力不足。

　　钳身的导向结构采用一体式铣削成型的导轨面，没有额外拼接的装配间隙，长期使用后的磨损量可以通过丝杆的进给量自动补偿，不会因为磨损导致钳口平行度超差。在装配场景下，这款钳夹可以直接固定在装配工作台面上，用来夹持小型壳体类零件完成螺丝锁付、密封圈安装、引脚焊接等作业，相比手持工件的作业方式，能大幅提升操作稳定性，降低零件磕碰损伤的概率。在试样检测环节，它可以配合金相试样制备流程，固定待打磨的试样块，保证打磨面的平面度符合检测要求，不需要定制专用的试样夹持工装。设计过程中对整体的重心做了优化，固定钳身的基座部分重量占整体重量的六成以上，即使不通过螺栓完全锁死在工作台面上，常规的锉削、打磨作业产生的水平力也不会让钳夹出现移位，

　　适合临时作业场景下的快速布设。钳身的所有棱角位置都做了倒角处理，没有尖锐的加工毛刺，操作人员调整工件、转动手柄时不会出现刮擦受伤的问题。丝杆的外露部分做了防锈处理，长期在车间多切削液、多粉尘的环境下使用也不会出现锈死卡滞的情况，日常维护只需要定期在丝杆和导向面涂抹少量润滑脂即可，不需要复杂的拆解保养。从安装尺寸的适配性来看，这款钳夹的基座安装孔距适配多数小型台钻、迷你铣床的工作台T型槽间距，不需要额外加工转接板就能直接安装固定，钳身的整体高度控制在低位，装夹工件后工件的加工面距离工作台面的高度差较小，加工过程中刀具的悬伸长度可以控制在合理范围内，提升加工过程的刚性，减少振刀纹的产生。针对小尺寸薄壁零件的夹持需求，

　　钳口的夹持面做了细齿防滑处理，齿纹深度控制在0.1mm以内，既可以保证足够的防滑摩擦力，又不会在工件表面留下过深的夹痕，减少后续表面处理的工作量。如果用于需要绝缘防护的装配场景，也可以在钳口表面粘贴橡胶、紫铜等软质衬垫，避免夹伤工件的已加工表面或者导电损伤电子元器件。整体结构没有冗余的复杂零件，所有组成部件都可以通过常规的铣削、车削加工完成，加工工艺性好，后期如果出现零件磨损，替换丝杆、钳口板等易损件的成本极低，不需要整体更换设备。在小批量零件的快速装夹场景下，这款钳夹的开合速度快，只需要转动手柄就能快速调整开口大小，相比需要逐个拧动锁紧螺丝的简易夹具，装夹效率可以提升三倍以上，适合多品种小批量的加工、装配作业场景使用。
