农用拖拉机钢制轮辋轮毂总成结构

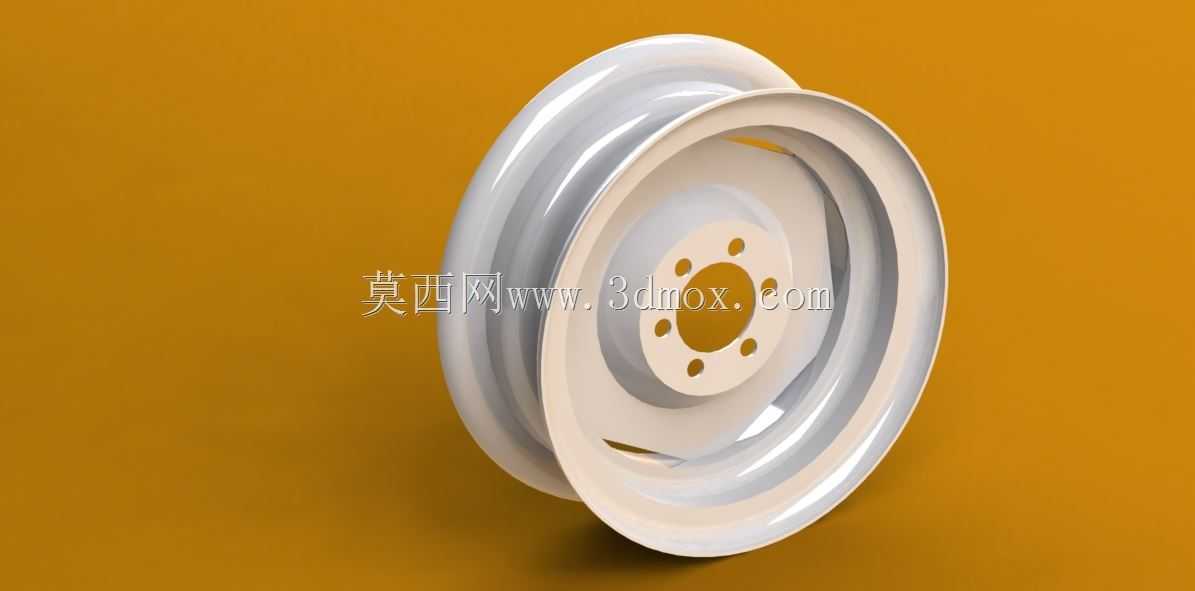

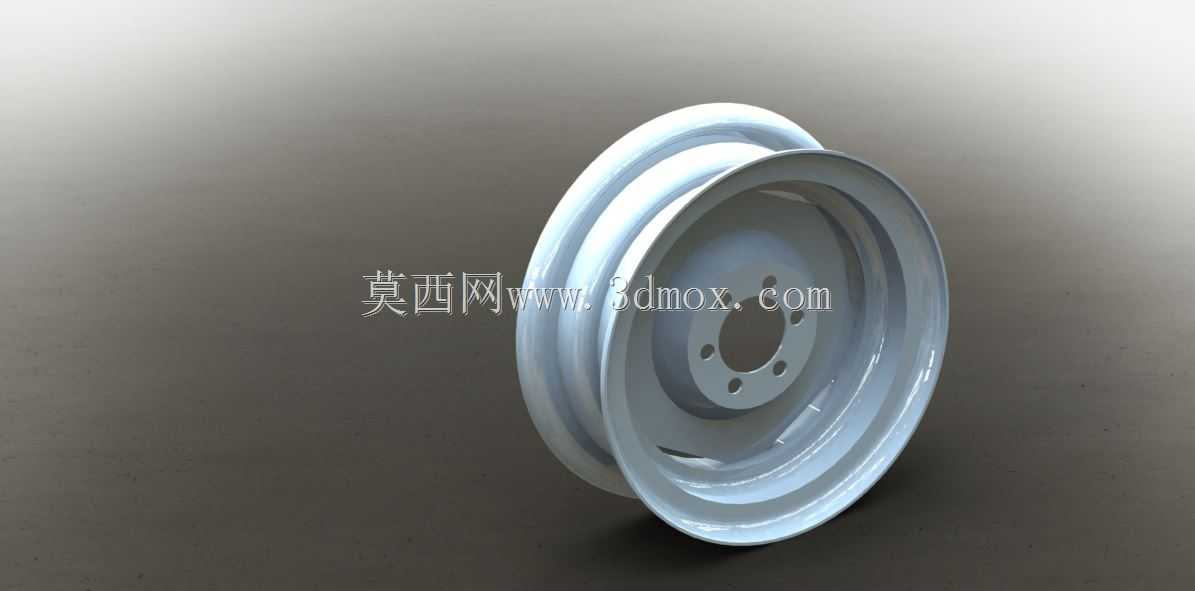

　　该轮辋轮毂总成面向农用拖拉机行走系统设计，核心作用是为充气橡胶轮胎提供刚性安装基体，同时承担整车自重、田间作业载荷与牵引反力的传递。轮辋采用深槽式钢制轮圈结构，轮缘处设置多层弯折加强卷边，既保证轮胎胎圈能够可靠卡入定位，又能在低压越野工况下避免胎圈脱槽；轮盘与轮辋通过环向焊接形成整体，中心区域开设中心定位孔与六处均布螺栓孔，螺栓孔周边做局部凸起加强，分散紧固件预紧力与交变载荷，防止孔位周边出现应力开裂。

　　从田间作业场景来看，拖拉机配套该类轮辋后，需适配大花纹低压农用轮胎，在耕地、播种、转运等工况下，轮辋要承受轮胎气压形成的径向撑张力、转向时的侧向弯矩，以及田间石块、田埂冲击带来的局部载荷。设计时轮辋槽底预留气门嘴穿出缺口，方便轮胎充气与日常胎压检测；轮盘表面的大尺寸镂空区域可减轻非悬挂质量，降低行走系统振动，同时便于泥水甩出，减少田间黏土堆积带来的动平衡偏差。

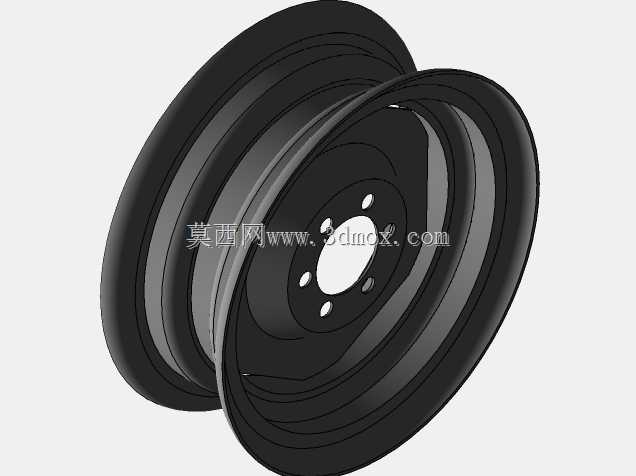

　　建模过程中优先还原冲压焊接件的成型特征：轮辋部分由钢板卷圆后对焊，再经滚压成型出胎圈座、槽底、轮缘的连续曲面，所有弯折圆角均匹配冲压工艺最小折弯半径，避免出现无法加工的尖锐内角；轮盘采用钢板冲压拉深成型，中心安装面与轮辋轴线保证同轴度，螺栓孔孔位按圆周阵列约束，孔间距公差控制在装配允许范围内。安装边界方面，轮辋的胎圈座直径、轮缘宽度需与选定轮胎的规格严格匹配，中心孔直径对应拖拉机前桥或后桥的轮毂轴头定位尺寸，螺栓孔分布圆直径、孔数与车桥轮毂法兰完全对应，装配时轮胎胎圈嵌入轮辋两侧胎圈座后充气胀紧，轮盘通过螺栓压紧在车桥法兰上，扭矩经轮盘、焊接结合面传递至轮辋，最终驱动轮胎转动。

　　结构校核层面，轮辋壁厚选取兼顾刚性与轻量化，轮缘卷边结构提升抗侧向变形能力，在拖拉机带农具深耕、牵引重载拖车时，轮辋不会因径向过载发生圆度超差，也不会因频繁转向导致轮缘弯折；焊接区域采用连续角焊缝，建模时保留焊缝填充轮廓，还原实际生产中焊后打磨的过渡形态，避免应力集中。该结构也可衍生适配不同马力段拖拉机，通过调整轮辋宽度、螺栓孔数量与分布圆尺寸，即可匹配不同规格的农用轮胎，兼顾旱地、水田等不同作业环境的使用需求。
