空气压差压力开关结构设计

　　在暖通空调、洁净室、风机联锁和过滤器堵塞监测这类系统里，真正决定控制逻辑是否可靠的，往往不是控制柜里的复杂算法，而是末端那个不起眼的压力取压元件。空气压差压力开关的作用，就是把风道、静压箱、过滤器前后或送排风管路中的微小压力差，转换成一个明确的通断信号。它不需要连续输出压力值，却要在设定阈值附近稳定动作；一旦滤网积尘、风机停转、风管堵塞或者负压异常，开关触点就会切换，后续报警、联锁、启停或保护回路才能响应。

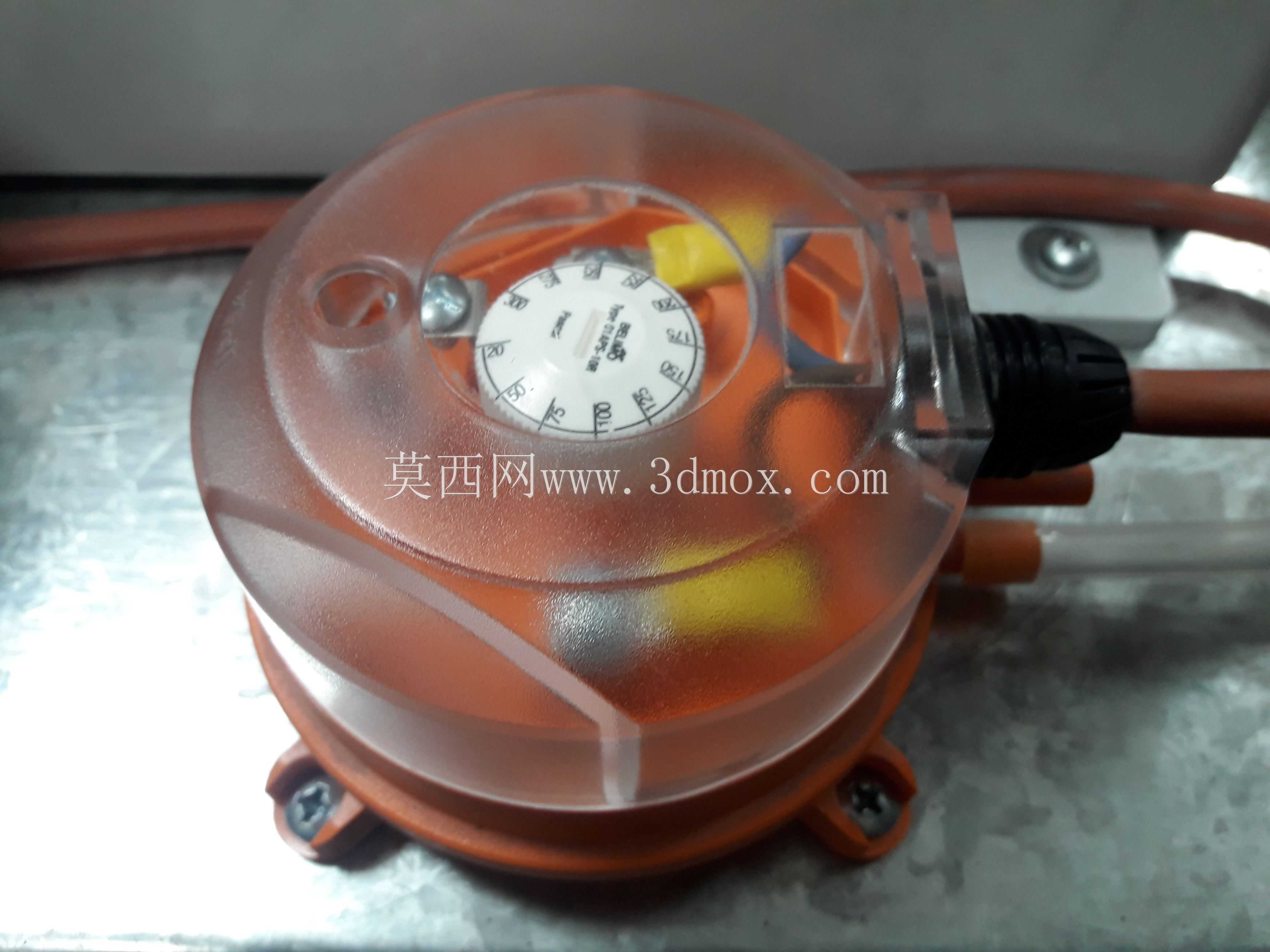

　　这套结构围绕圆形膜片式感压腔展开。外壳采用近似圆盘的布置方式，中心区域留给膜片、弹簧和调节刻度盘，周边则承担取压、固定、接线和防护功能。透明上盖的价值不只是观察，它让调试人员能够直接看到刻度盘与调节位置，同时把内部机构与灰尘、飞溅物隔开。橙色底座承担主要结构支撑，底部预留安装孔位，可通过螺钉固定在墙板、支架或设备面板上。实际布置时，安装面应尽量平整，避免壳体受扭后影响膜片运动；取压管走向也要留出弯曲半径，不能让软管长期拉扯接口。

　　压力感知的核心在于柔性膜片两侧的压力差。两个取压通道分别接入高压侧和低压侧，当压差克服弹簧预紧力时，膜片产生位移，经过机构传递后触发微动开关。调节刻度盘用于改变弹簧压缩量，也就是改变动作阈值。低量程空气压差开关的动作力很小，因此膜片有效面积、弹簧刚度、触点行程和壳体刚性之间需要匹配：膜片太小，推力不足；弹簧过软，回差和抗振性变差；行程过大，触点响应迟滞；壳体变形过大，则会改变设定值。圆盘外形有利于膜片均匀受力，也让内部空间能够围绕中心对称布置。

　　从接线侧看，电缆通过防水接头进入壳体，接头既保护导线，又减少粉尘和潮气沿线缆进入。内部电气部分与感压腔相对隔离，微动开关承担信号切换，适合接入PLC数字量输入、继电器线圈或风机控制回路。工程选型时不能只看动作点，还要关注触点容量、回差、耐压、防护等级和现场介质状态。空气系统中虽然介质多为洁净空气，但过滤器监测位置可能长期处于振动、温湿度变化和灰尘环境中，开关的迟滞稳定性比实验室单次动作更重要。

　　安装边界方面，这类圆形开关通常需要在面板或支架上留出直径方向的操作空间，尤其是上盖刻度盘和侧面电缆接头位置。底部固定孔决定了螺钉中心距，设计支架时不能只按外壳投影开孔，还要给取压软管、线缆弯曲和手动调节留出余量。若设备维护周期较长，建议将高压、低压接口用不同颜色或标签区分，避免调试时反接；取压点也应避开弯头、变径和强扰动区域，否则脉动压力会造成触点频繁跳变。

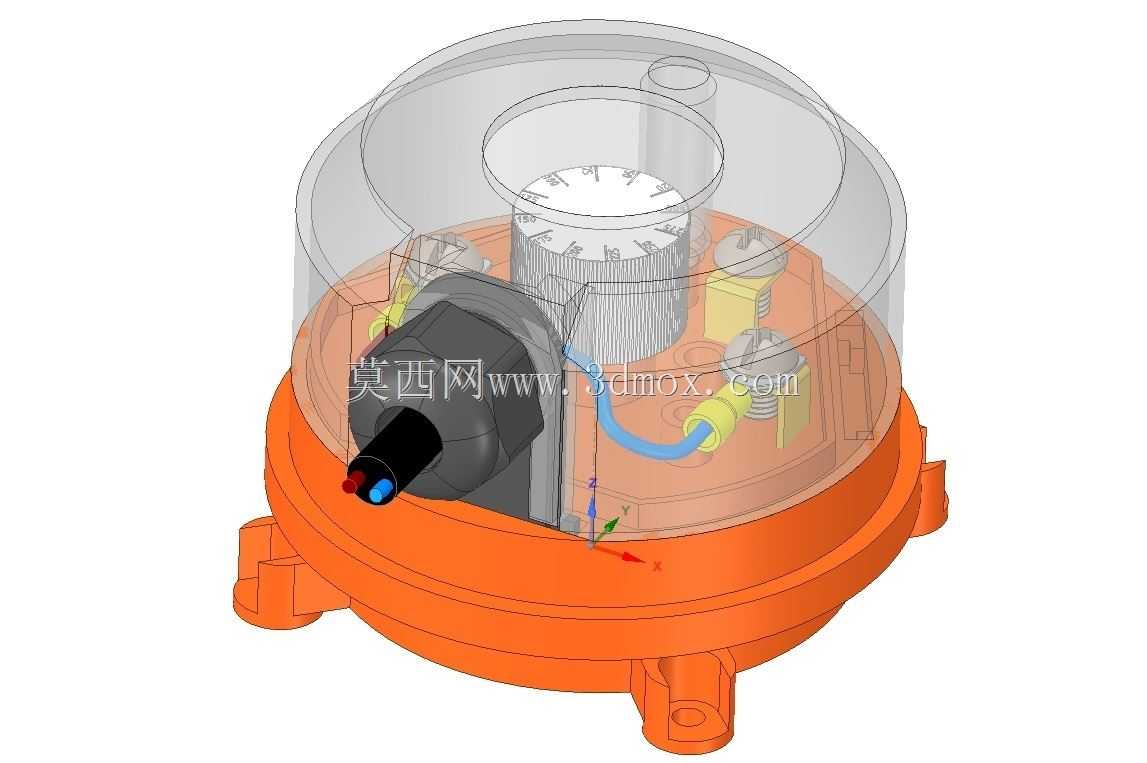

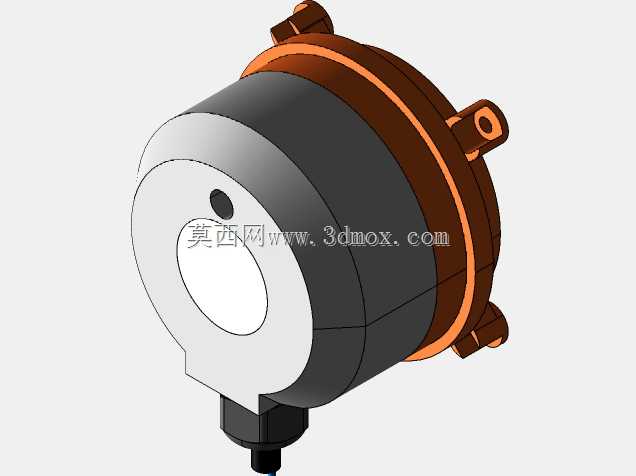

　　三维结构建模时，需要重点表达透明罩、底座、膜片腔、刻度调节盘、取压嘴、电缆格兰头和底部安装耳的相对关系。透明罩与底座的扣合或螺钉连接位置要体现装配逻辑；取压接口内部通道不必完全按复杂曲面重建，但接口高度、管径和插接长度必须准确，因为这些尺寸直接影响软管选型和管路布置。刻度盘属于人机交互部件，盘面数字、指针和限位结构应保留，以便后续出工程图或制作安装说明。

　　在风机压差监测场景中，开关常被用来判断送风系统是否建立风压；在过滤器场景中，它反映的是滤芯前后阻力增长；在洁净室和排烟系统中，它又可作为门压、风道堵塞或风机状态的保护信号。正因为它承担的是阈值保护，而不是精密测量，结构设计更强调长期重复性、明确回差和可靠触点。外壳形状、膜片行程、弹簧调节和安装方式最终都服务于同一个目标：让微小空气压差在工程现场变成稳定、可维护、可联锁的机械开关动作。
