内燃机用活塞结构三维数模设计

　　在往复式动力设备的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，这类零件的设计合理性直接决定了整机的动力输出效率、运行寿命与密封可靠性。从实际工程应用场景来看，这类活塞广泛适配小排量通用汽油机、小型空气压缩机以及微型液压往复机构，在手持动力工具、家用小型空压机、园林机械的动力端都能见到同结构零件的身影，其核心作用是在缸筒内完成往复直线运动，配合活塞环实现燃烧室与曲轴箱的气密封隔，将燃烧膨胀产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

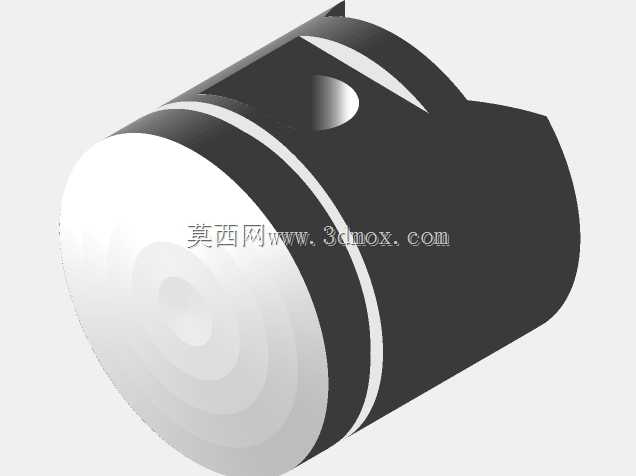

　　从结构设计思路来看，该活塞采用经典的筒式活塞构型，顶部为平顶面设计，这种顶面构型的优势在于加工工艺性好，受热面积相对均匀，不会在顶面形成应力集中的尖角区域，适合小排量高转速的动力工况。活塞头部设置了两道环槽结构，靠上的环槽用于安装气环，负责密封燃烧室内的高压燃气，避免高压气体窜入曲轴箱造成功率损失；靠下的环槽用于安装油环，负责刮除缸筒内壁多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销座部位采用了加厚的实体结构，在销孔周边做了圆弧过渡处理，能够有效分散活塞销传递的交变冲击载荷，避免在高频往复运动中出现销座开裂的失效问题。裙部作为活塞在缸筒内的导向支撑部位，设计为微椭圆的截面构型，冷态下裙部与缸壁保留合理的配合间隙，在热机工况下裙部受热膨胀后能够形成均匀的配合面，既避免冷启动时出现敲缸异响，也能防止热态下活塞胀死在缸筒内部。

　　从安装边界与尺寸配合逻辑来看，活塞的外径尺寸需要与对应缸筒的内径形成严格的选配公差，常温下的配合间隙通常控制在缸径的千分之零点五到千分之一区间，具体数值需要根据活塞的材质膨胀系数、整机的额定工作温度区间做匹配调整。活塞销孔的同轴度、销孔与活塞轴线的垂直度都有严格的形位公差要求，销孔与活塞销采用过渡配合或者微间隙配合，确保连杆摆动过程中不会出现卡滞。活塞顶部到第一道环槽的距离需要根据燃烧爆发压力做强度校核，距离过小会导致环槽部位受热温度过高，引发活塞环卡滞失效；距离过大则会增加活塞的整体高度，压缩整机的结构紧凑性。在实际建模过程中，需要重点还原环槽的截面尺寸、销座的过渡圆角、裙部的型线变化，这些细节直接影响后续做运动仿真、有限元强度分析时的结果准确性，比如环槽的圆角如果建模时遗漏，在应力分析时会出现应力值异常偏高的假失效结果，裙部的椭圆度如果没有准确还原，做运动干涉检查时就无法模拟真实的热态配合间隙。

　　这类活塞在实际运行中承受的是交变的机械载荷与热载荷，做功瞬间顶部承受的燃气压力可以达到数兆帕，同时顶部直接接触高温燃气，工作温度可以达到数百摄氏度，因此在结构设计时除了基础的几何构型，还需要在壁厚变化上做均匀过渡，避免出现壁厚突变导致的热应力集中，活塞内部的加强筋布置也要兼顾减重与刚度需求，在保证销座、头部强度足够的前提下尽可能降低活塞整体质量，减小往复运动的惯性力，降低曲轴连杆机构的动载荷，提升整机高转速工况下的运行平稳性。对于三维建模从业者而言，这类零件的建模过程不能只做外观的曲面还原，更要结合实际工况理解每个结构特征的工程意义，比如环槽的宽度、深度是对应标准活塞环的尺寸设计的，不能随意更改数值；销座的位置是根据连杆的运动摆角确定的，偏移量设置错误会导致活塞运行中出现偏磨，提前出现缸筒拉伤的失效问题。
