UCT207带座外球面轴承剖视结构三维建模

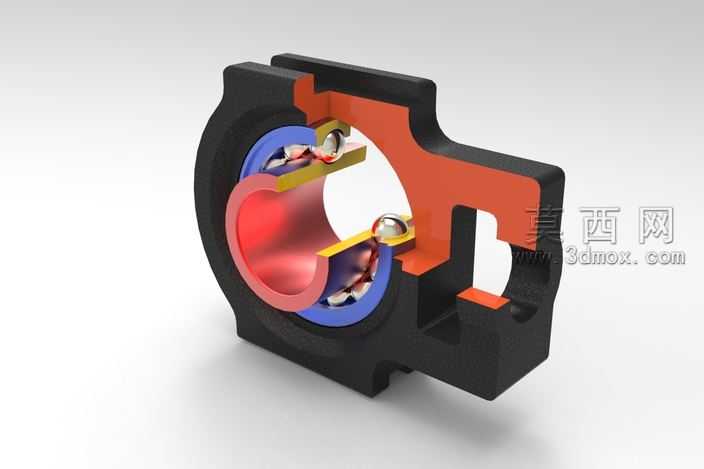

本次建模对象为UCT207型带座外球面轴承单元，建模过程以还原产品真实装配结构与功能特征为核心目标，首先依据该型号轴承的标准尺寸参数搭建基准坐标系，依次完成轴承座本体、外球面轴承内圈、外圈、滚动体、保持架、密封结构的独立零件建模。建模时优先采用参数化草图驱动特征的方式，对轴承座的T型滑道安装槽、铸造成型的圆弧加强筋、轴承安装腔的定位止口等结构进行精准还原，保证安装孔位、中心高、槽宽等关键尺寸完全符合行业通用标准。针对剖视展示的需求，对装配体进行1/4剖切处理，清晰呈现内部各零件的装配配合关系：轴承座采用黑色哑光铸铁材质，渲染时添加细微的铸造肌理质感，还原铸铁件的表面磨砂效果；轴承外圈与内圈采用高抛光轴承钢材质，渲染时调整金属反射率与粗糙度参数，呈现淬硬钢件的亮泽金属质感；保持架采用黄铜材质，赋予暖金色金属质感与轻微的加工纹理；滚动体采用高精度轴承钢材质，添加高反光的镜面效果，突出滚动体的光滑曲面特征；密封结构采用红色丁腈橡胶材质，调整漫反射参数呈现橡胶件的哑光弹性质感。结构设计上还原了带座轴承的自调心功能特征，外球面外圈与轴承座内球面的配合间隙做了合理呈现，安装槽的开口结构、座体的减重凹槽都按照实物结构进行建模，没有多余的简化或失真处理。渲染阶段采用三点布光方案，主光源从斜上方投射突出主体轮廓，辅光源补光消除暗部死黑，轮廓光勾勒零件边缘提升层次感，背景采用浅灰色渐变突出模型主体，最终呈现的剖视效果能够清晰展示轴承内部的滚动接触结构、保持架的隔球定位作用、轴承与座体的配合关系，可用于机械设计教学、产品选型展示、装配结构演示等场景，模型各零件可独立编辑，支持后续的工程图导出、装配干涉检查、运动仿真等拓展应用。
