剖分式滑动轴承座三维结构设计

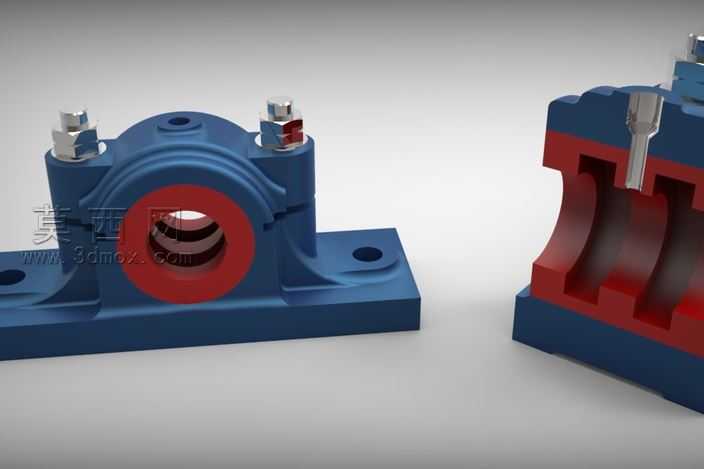

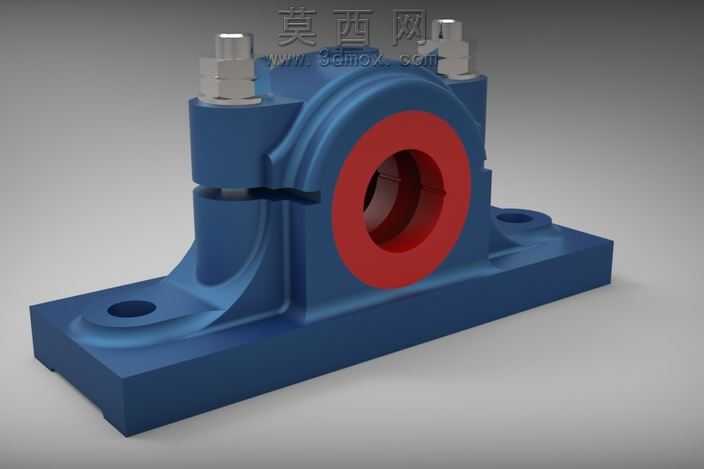

本作品为剖分式滑动轴承座的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对轴承座的各个功能结构进行了1:1比例的精准还原。模型主体分为底座、轴承盖、轴瓦衬套、连接螺栓四个核心部分，建模时首先绘制底座的二维草图，通过拉伸凸台命令生成底座的基础实体，对底座上的安装孔、加强筋结构分别采用切除拉伸、筋特征命令完成构建，底座与轴承盖的结合面精准设置了定位止口结构，保证装配时的同轴度与定位精度。轴承盖部分采用对称结构建模，顶部预留了注油孔的安装位置，两侧的螺栓通孔与底座的螺纹孔位置完全对应，连接螺栓采用标准件库调用后进行适配调整，包含螺栓头、螺杆、螺母的完整细节，还原了真实紧固件的装配关系。中间的红色轴瓦衬套单独建模，准确还原了衬套的内孔直径、壁厚以及与轴承座腔体的配合尺寸，衬套与座体采用间隙配合的设计逻辑，符合滑动轴承的装配要求。材质渲染阶段，主体轴承座赋予深蓝色铸铁材质，调整材质的粗糙度、反光度参数还原铸铁件的哑光金属质感，轴瓦衬套赋予红色耐磨合金材质，螺栓紧固件赋予镀锌钢的亮面金属材质，渲染时采用三点布光方案，主光源从斜上方打亮模型主体，辅助光源补充暗部细节，背光源勾勒模型轮廓，最终呈现出清晰直观的渲染效果，完整展现了剖分式轴承座的结构特征与装配关系。设计过程中充分考虑了轴承座的实际使用场景，底座的安装孔间距、轴承内孔直径、整体高度尺寸均参考通用滑动轴承座的标准参数进行设定，加强筋的位置与厚度经过结构合理性校验，能够直观展现这类支撑部件的结构特点，可用于机械结构教学、装配演示、非标设备设计参考等场景，模型的各个特征均保留完整建模历史，可根据实际需求修改尺寸参数进行适配调整。
