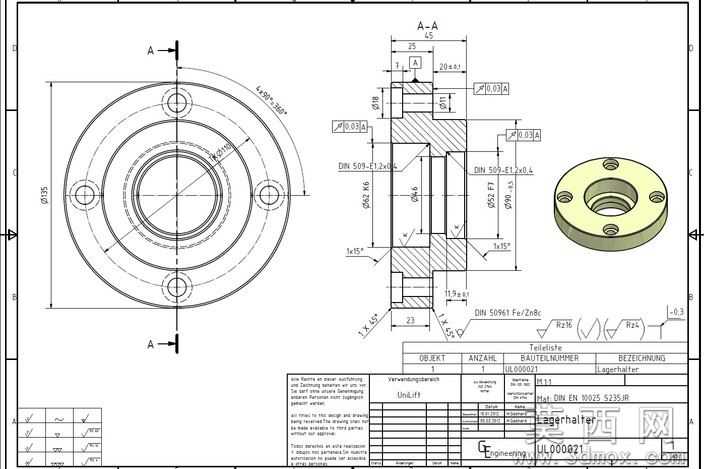

法兰式轴承座三维结构设计图纸

本作品为法兰式轴承座的三维参数化设计成果，建模过程严格遵循机械设计标准与工程制图规范，首先通过二维草图绘制轴承座的端面轮廓，精准定位四个周向均匀分布的安装孔位置，确定中心轴承安装孔的同轴度基准，利用旋转特征生成轴承座的主体回转结构，再通过拉伸切除特征完成安装沉孔、密封槽、定位台阶等细部结构的构建，所有倒角、圆角工艺结构均按照机械加工要求设置，避免应力集中问题。建模过程中对各配合尺寸进行了公差约束，中心轴承位的尺寸公差满足对应标准轴承的安装配合要求，安装孔的位置度公差符合法兰连接的装配精度规范，端面与中心孔的垂直度、各台阶面的同轴度均通过几何约束进行控制，确保三维模型与实际加工要求完全匹配。材质设置上选用常用的灰铸铁材质作为基础材质，渲染时还原铸铁件的哑光金属质感，对加工面与非加工面做了质感区分，加工面呈现细腻的金属切削纹理，非加工面保留铸造毛坯的粗糙质感，同时通过剖面视图展示了轴承座的内部腔体结构，清晰呈现润滑油槽、密封位的内部布局，直观展现零件的壁厚分布与结构强度设计逻辑。设计思路围绕轴系部件的支撑需求展开，法兰式的安装结构可直接通过螺栓固定在设备安装面，四个均布安装孔保证连接受力均匀，中心阶梯孔结构可同时适配轴承外圈安装、密封件安装与轴端避让需求，端部的密封槽结构可加装密封圈防止润滑脂泄漏与外界粉尘侵入，整体结构紧凑，安装便捷，可直接用于减速器、输送机、泵类等通用机械设备的轴系支撑部位，模型可直接导出用于工程图生成、装配干涉检查、有限元结构强度分析等后续设计环节，为机械产品的轴系设计提供标准化的支撑零件参考。
