美标5.375规格挤压铝型材散热器三维设计

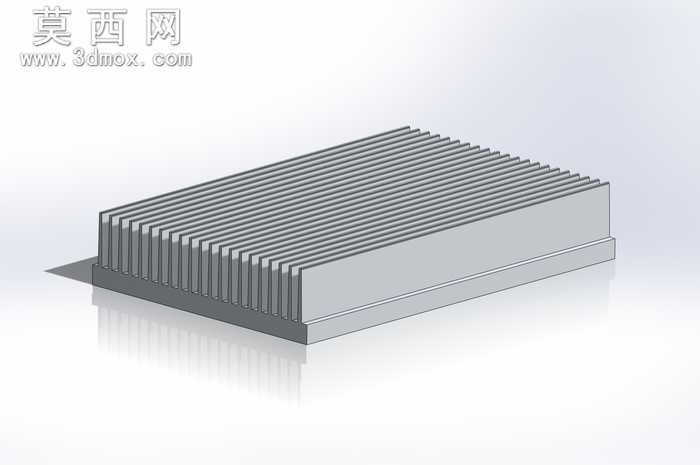

本模型为美标5.375规格挤压铝型材散热器，建模阶段基于铝型材挤压工艺的成型特性展开，首先以散热器基座的截面轮廓为基准绘制二维草图，严格遵循8英寸裁切后的尺寸规范，保证基座底面的平面度公差符合散热器件贴合安装的要求，为后续与发热元件的紧密接触提供结构基础。在散热鳍片的建模过程中，采用线性阵列的方式完成等间距鳍片的排布，每一片鳍片的厚度、鳍片间的通风间隙都经过参数化设定，既匹配铝型材挤压模具的出模可行性，避免出现壁厚突变导致的挤压成型缺陷，又最大化拓展散热接触面积，保障空气流通时的热交换效率。模型整体采用一体化结构设计，完全还原挤压铝型材无拼接、整体成型的结构特点，基座与鳍片之间为连续的铝材质过渡，不存在额外的连接结构，既降低了接触热阻，也还原了真实型材散热器的结构特性。材质渲染阶段，为模型赋予磨砂铝合金材质，还原工业铝型材经挤压成型后的哑光金属质感，调整材质的反射参数与粗糙度，模拟铝型材表面自然的氧化层视觉效果，同时通过环境光遮蔽效果强化鳍片间隙的阴影层次，清晰呈现每一片鳍片的排布结构与整体的立体轮廓。设计过程中充分考虑该类散热器的实际应用场景，将基座的安装贴合面设置为平整无凸起的结构，鳍片的端部做微小的倒角处理，既避免尖锐边角带来的加工与安装风险，也符合铝型材挤压生产的工艺圆角要求。模型的结构参数完全匹配对应规格的挤压型材尺寸，裁切长度严格控制在8英寸标准长度，可直接用于散热方案的结构验证、装配干涉检查，也可作为同类型挤压铝型材散热器设计的参考模板，帮助设计人员快速调整鳍片密度、基座厚度等参数，适配不同功率发热元件的散热需求，缩短同类产品的开发设计周期。
