集成式多表气动压力测控管路台

　　这套集成式多表压力测控管路台，面向车间气动测试工位、流体压力校验台架、小型实验气源分配单元以及非标自动化设备的气路调试环节设计，把分散布置的压力表、截止手阀、快插接头、螺旋气管和安装底板整合在同一安装基准面上，现场布设时不需要再单独拼装表架、排布零散管夹，整体装配逻辑更贴近产线边快速部署的实际需求。

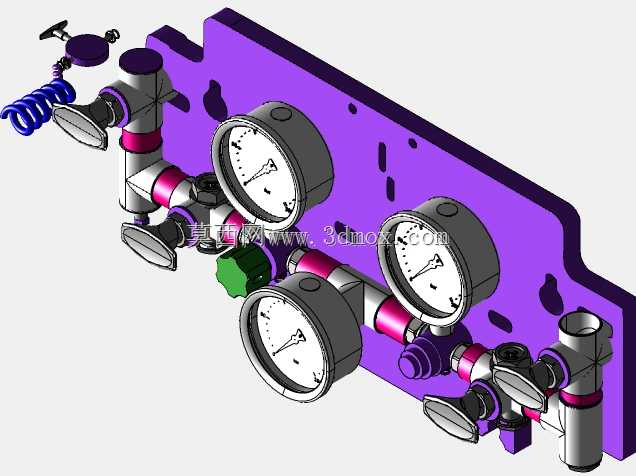

　　从现场使用逻辑来看，这类阀组台架通常接入压缩空气或者低压惰性气体气源，三路压力表分别对应不同输出支路的压力读数，操作人员可以通过各支路上的旋钮式截止阀独立通断气路，带手柄的快插接头用于对接被测工装、气缸或者密封测试工件，左侧引出的螺旋弹簧气管可以在小范围内拉伸移动，适配工位上不同位置的接气点，避免硬管连接对位困难的问题。紫色安装底板作为整个组件的承载基准，板面上预留了多处异形安装孔与定位缺口，既可以通过螺栓垂直固定在设备侧壁、工装台立板上，也可以平卧安装在测试台台面，孔位间距在建模时已经避让了阀体突出轮廓，安装锁紧时扳手空间充足，不会出现紧固件与压力表表壳干涉的情况。

　　结构设计层面，所有管路接口采用同轴对接布局，压力表通过径向螺纹接口直接旋入横向汇流管段，省去了额外转接弯头带来的泄漏点；管路衔接处的色环段对应密封锁紧位，装配时可以直观确认管道插入深度，避免虚接。三个压力表的表盘朝向统一向外倾斜排布，操作人员站在工位正面即可同时读取三块表的压力数值，不需要侧身或者挪动视角，读数盲区很小。手阀的操作手柄采用外翻式碟形结构，戴劳保手套也可以轻松拧动，调节阻尼适中，通气状态下微调压力时不会出现阀杆突跳的情况。底板边缘做了切角避让，台架嵌入设备柜体安装时，不会和柜内相邻的线槽、电气元件发生空间冲突。

　　建模过程中对各部件的安装边界做了完整校核：压力表表壳的最大外伸轮廓、手柄阀的转动扫掠范围、螺旋气管的最小弯曲半径都单独做了空间包络，台架整体安装后，正面操作区域没有突出的尖锐棱边，底板上的镂空槽同时兼顾了减重和走管余量，多余的气管可以从槽位内梳理固定，不会散落在阀组外侧。汇流管路的通径在各支路保持一致，避免不同支路压损差异过大导致压力读数偏差；各阀件的连接螺纹规格统一，后期维护更换备件时不需要准备多套适配接头，现场检修效率更高。

　　在实际产线应用里，这类集成阀组既可以作为 standalone 的气源测试终端，也可以作为整套气密检测设备的前端压力调控单元，上游接入过滤调压组件之后，就能为多个并行测试工位提供稳定的压力指示与通断控制，整体结构紧凑，占用安装空间远小于分散搭建的分立表阀组件。
