可调式两端铰接柔性横拉杆连杆总成

　　这套杆件结构在设备布局中承担两端相对位置存在小幅变化时的拉力传递与距离补偿任务，常见于需要把两个铰接点连接起来、又要在装配阶段精确调节中心距的场合。杆体两端采用带孔耳环结构，孔位可穿入销轴或螺栓，与支座、摇臂、支架等部件形成回转副；中间通过螺纹杆段与锁紧件配合，旋转杆体即可改变两端铰点之间的有效长度，调整到位后再锁定，避免运行中因振动产生松动。

　　从实际使用看，这类横拉杆并不适合承受显著弯曲载荷，其核心作用是沿杆轴方向传递张紧力或限位力。若把它用在门架启闭、连杆机构、输送线张紧、工装夹具定位、车辆附属机构或小型执行机构联动中，两端耳环能够释放转动自由度，减少因安装面不平行、铰点轴线偏移带来的卡滞。中间的可调螺纹段则给现场装配留下余量：当焊接支座存在累计误差、钣金支架孔位偏差或设备长期运行后出现间隙时，不必重新加工连接件，只需松开锁紧部位、旋转杆体改变长度，再重新固定即可恢复设定张力。

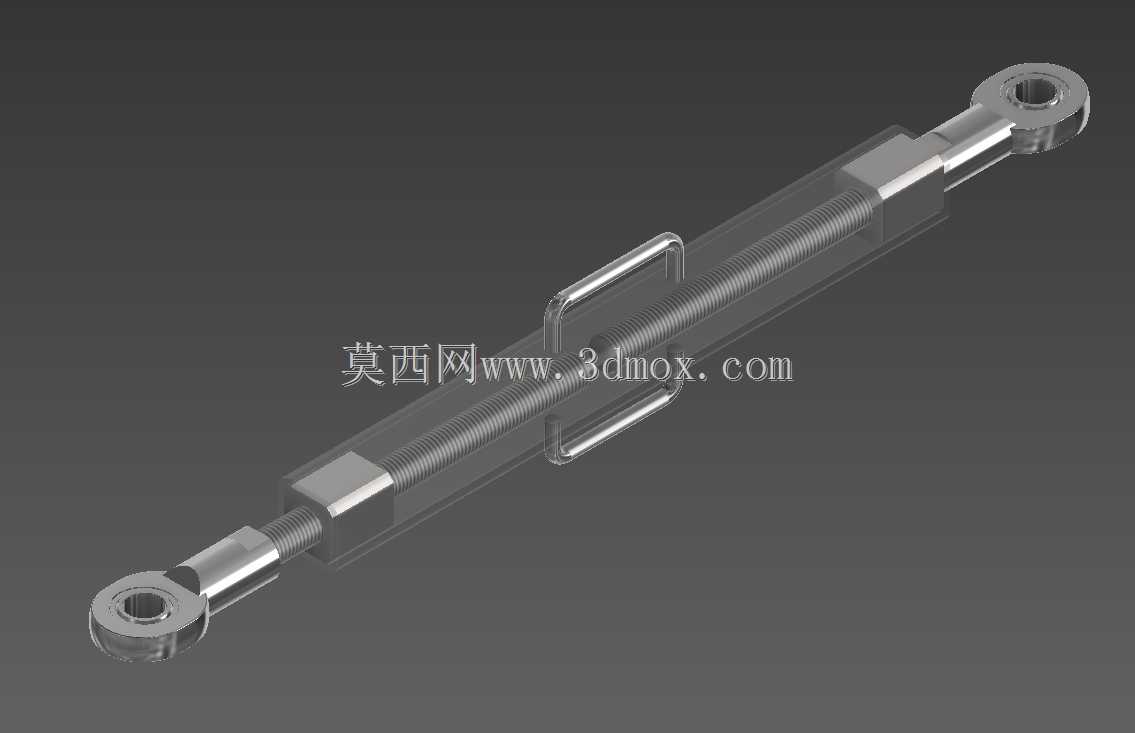

　　结构设计上，两端耳环与螺纹杆段的过渡区是应力集中较明显的位置。耳环孔壁需要承受销轴接触压应力，孔端圆角和杆身衔接处应避免突变台阶；螺纹杆段承受轴向拉压载荷，牙底区域对疲劳较敏感，因此在模型中保留了较清晰的螺纹旋合长度和端部六角夹持段，便于扳手施加力矩。杆身中部设置的框形握持结构，可在调节时作为手动旋转或辅助施力部位，也能在一定程度上标识调节区域。若用于载荷较大的工况，应进一步核算螺纹小径、耳环孔壁厚度、销轴剪切强度以及端部锁紧后的预紧力，不能只按外形尺寸判断承载能力。

　　安装边界方面，两端铰孔中心距是最关键的尺寸链参数。布置时要保证两侧销轴轴线基本平行，耳环平面与受力摆动平面一致，避免杆体在受拉时出现侧向翻转。螺纹调节段需要预留足够的旋入深度，最短工作长度下也应保证两端接头有充分啮合；最长工作位置时，则不能让螺纹外露过多而降低导向和稳定性。杆体周围应留出扳手空间和旋转空间，尤其是端部六角段、锁紧螺母以及中部握持框附近，不能被邻近管线、护板或机架遮挡。若设备存在持续振动，锁紧部位还应结合弹垫、开槽螺母、开口销或螺纹胶等防松方式。

　　三维建模时，杆件适合按实际装配关系拆分为耳环接头、螺纹杆身、锁紧件、销轴配合面等特征来处理。耳环内孔与销轴之间可按转动副理解，螺纹段不必只追求视觉效果，更应体现调节行程、旋合方向和装配干涉关系。做运动验证时，可把两端孔位作为铰接参考，检查机构在极限摆角下杆体是否与周边零件碰撞；做长度调节验证时，应分别检查最短、最长以及 nominal 装配位置下的螺纹啮合和端部间隙。对于需要柔性表达的场景，还可以在装配层级中利用长度参数驱动两端铰点距离，使拉杆在机构运动过程中随间距变化自动更新，从而更直观地检查张紧状态和安装可达性。

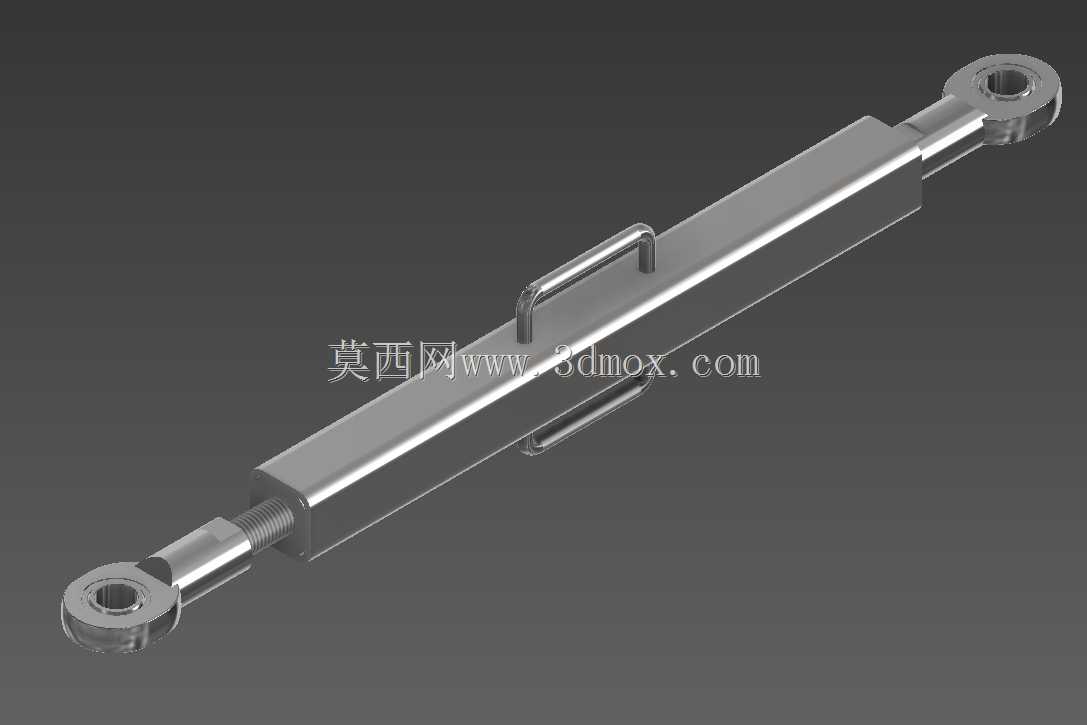

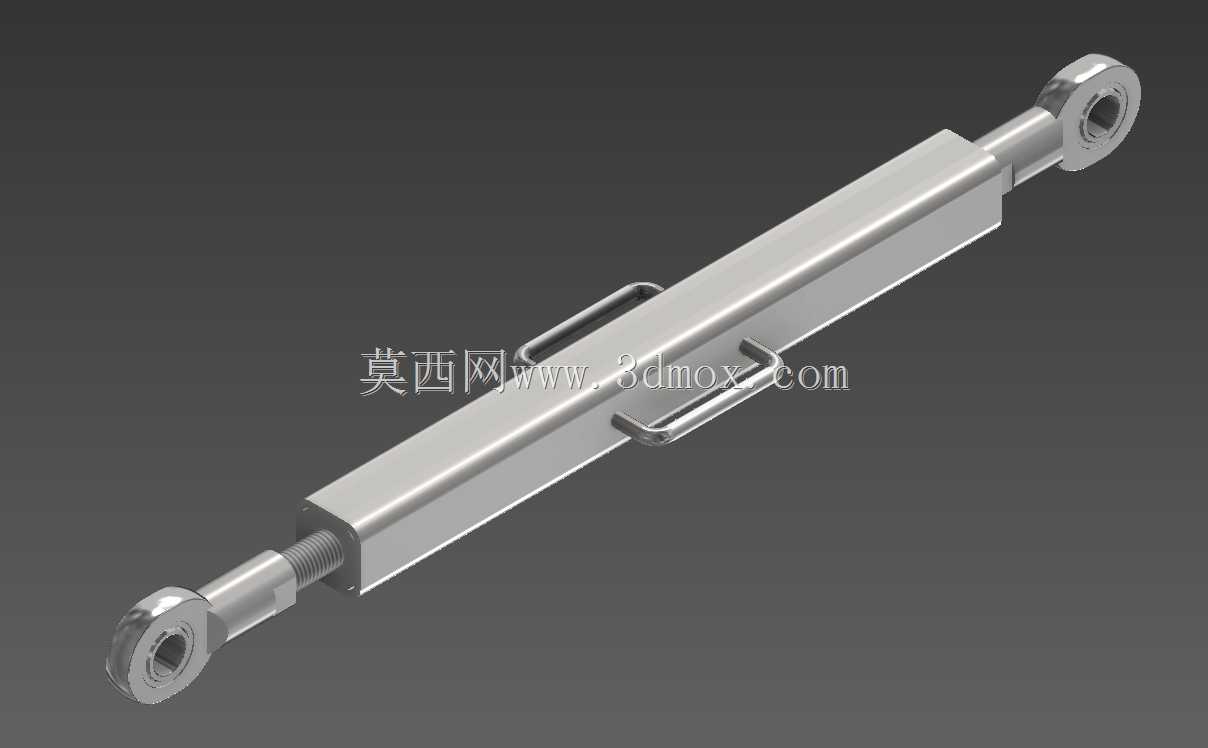

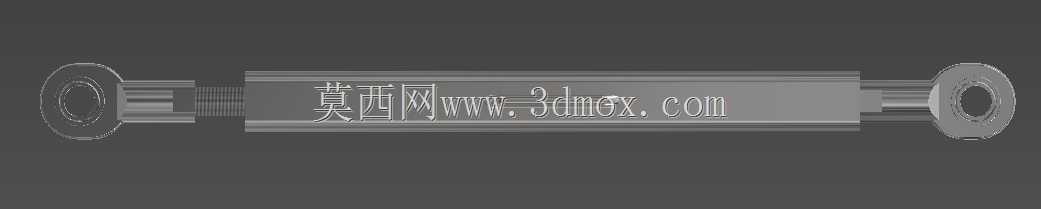

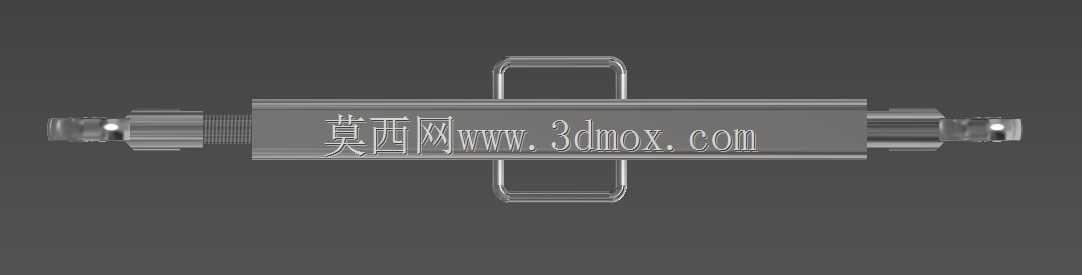

　　外形上，该杆件整体细长，两端对称布置铰接孔，中间以螺纹调节区和握持框形成主要识别特征。部署时不应把它当作刚性固定梁使用，而应把它理解为可调节的轴向传力构件：两端负责铰接对中，中间负责长度补偿，锁紧部位负责保持设定值。只要在设计阶段明确受力方向、调节范围、销轴配合、工具空间和防松要求，这类结构就能在多品种小批量设备、工装夹具以及需要现场微调的机械系统中稳定发挥作用。
