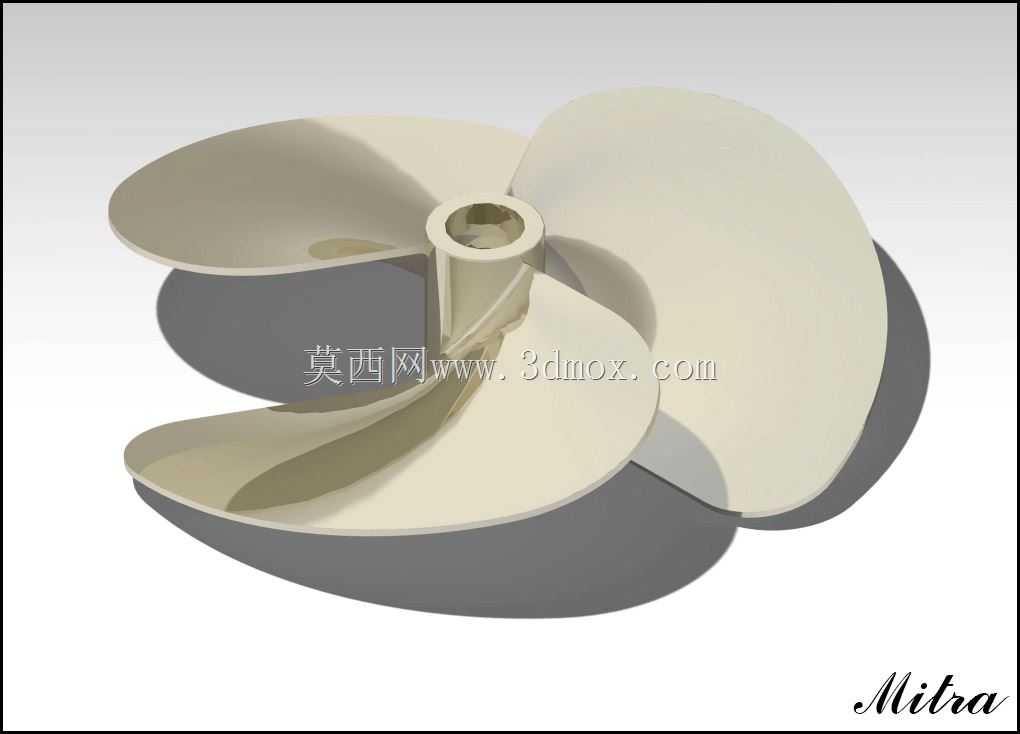

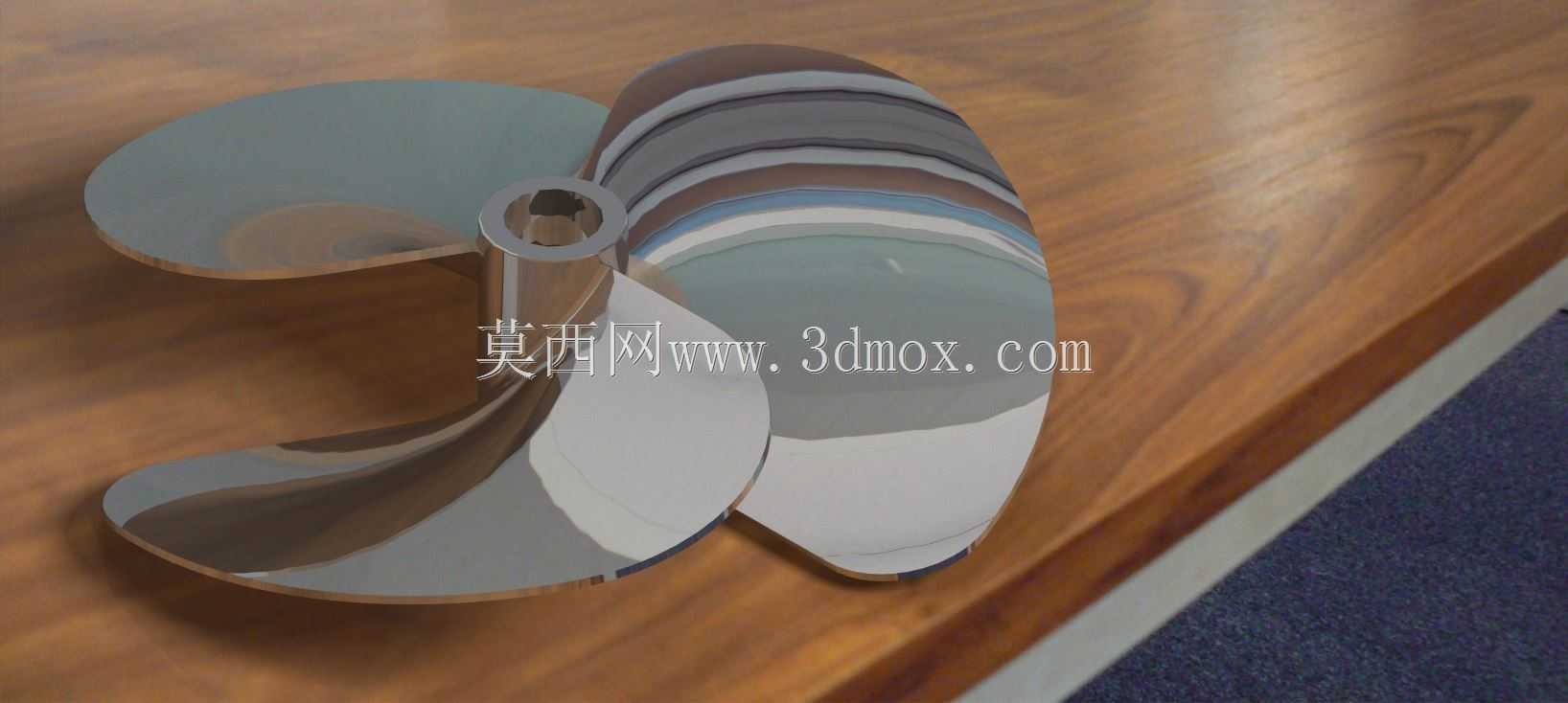

四叶螺旋桨式轴流通风叶轮结构

　　该叶轮结构面向小功率轴流通风、局部空气循环以及教学练习场景，核心由中心轮毂和四片空间扭转叶片组成。叶片从轮毂根部向外缘平滑展开，型面沿径向连续变化：靠近轮毂处弦宽较窄、安装角较大，以适应较低的圆周线速度；向外缘过渡时弦宽增加、叶型逐渐变薄，安装角相应减小，使不同半径处的气流攻角保持在合理区间。这样的型面布置能够在旋转时推动空气沿轴向流动，同时降低叶片表面局部脱流和噪声。

　　轮毂采用短筒式结构，中心设置贯通安装孔，孔壁可与电机轴或传动轴配合。轮毂外圆与叶片根部形成较大过渡圆角，避免根部应力集中；端面保留足够轴向长度，使轴系配合、键连接或紧定螺钉固定时有可靠边界。对于实际选型，轮毂孔径、键槽宽度和端面距需要按驱动轴尺寸校核；若用于高速工况，还应复核叶轮动平衡等级、叶片根部疲劳强度以及轴端锁紧方式。

　　四片叶片沿周向近似均布，相比三叶结构，同等直径下单片叶片载荷更低，运转时气流脉动更平缓，适合对振动和噪声较敏感的台式风扇、设备散热风道、小型排风装置以及实验台架。叶片前缘呈圆滑过渡，后缘与叶尖保留连续曲面，叶尖与风筒或护网之间应设置合理径向间隙。间隙过小会因制造、装配偏差产生擦碰；间隙过大则会形成回流泄漏，降低风压和效率。建模时可将叶尖直径作为主要外形边界，再依据护网、风筒或机箱开孔确定安装空间。

　　结构设计上，叶片与轮毂宜按一体成型思路处理，适用于塑料注塑、铝合金铸造或数控加工后的样件验证。若采用塑料件，应在叶片根部控制壁厚过渡，防止缩痕和翘曲；若采用金属件，则需关注毛坯余量、曲面加工装夹以及动平衡去重位置。叶片型面并非简单平板弯折，而是具有螺旋升角的空间曲面，建模时需要先建立不同半径处的翼型截面，再通过放样或曲面缝合形成连续实体。各截面弦线、扭转角和前缘点的一致性，直接决定曲面光顺程度与气动性能。

　　安装边界方面，叶轮轴向宽度主要由轮毂长度和叶片轴向投影决定，叶片在旋转平面外具有一定前后跨度，因此电机端盖、风筒内壁、防护网和支撑筋都要避开叶片运动包络。装配时以中心孔轴线为旋转基准，端面贴合面应与轴线垂直，防止叶轮偏心。若电机轴伸出长度不足，叶片可能与电机外壳干涉；若轴伸过长，则需要增加垫圈或轴套限制轴向位置。对于带导风筒的系统，叶轮应位于筒体内气流较稳定的区域，进口侧保留足够进气空间，出口侧避免紧贴弯头或障碍物，以减少紊流引起的效率损失。

　　在工程应用中，这类螺旋桨风机并不追求高压头，而更注重大流量、低阻力和结构简单。它常用于电子设备机柜散热、工位局部送风、小型烘干通道、农业小型风送装置以及模型动力验证。若系统阻力较高，单靠该叶轮难以建立稳定风压，需要配合导叶、风筒或改用离心式叶轮；若仅在开放空间推动空气，则四叶螺旋桨结构具有重量轻、惯量低、启动快的特点。

　　从三维建模角度看，该件的重点不在复杂装配，而在叶片曲面的可控性。轮毂可通过旋转特征生成，叶片则需围绕轴线建立径向截面序列，逐段控制弦长、厚度和扭角。叶根与轮毂相交处应进行圆角融合，既改善力流，也便于成型脱模。完成实体后，应检查叶片之间的周向对称性、质心位置以及最小壁厚；对需要加工或模具制造的场景，还应进一步给出拔模方向、分型线和加工余量。整体结构简洁，功能边界清晰，适合作为轴流叶轮曲面建模、通风设备结构设计和小型风机选型校核的练习对象。
