3D打印机用LCD2004液晶控制显示模组

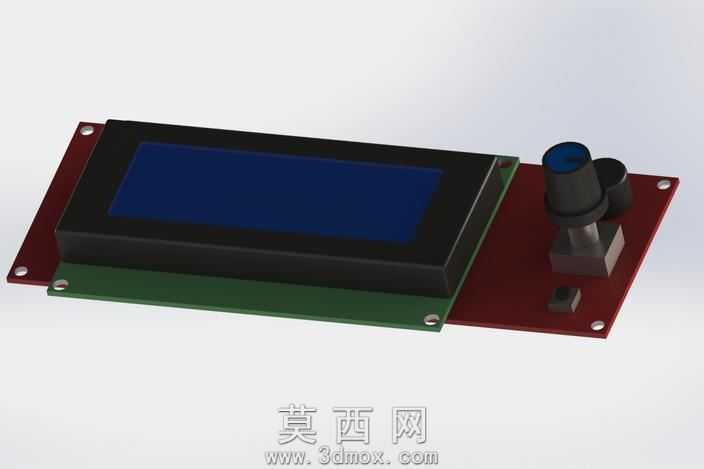

本模型为适配Reprap架构3D打印机设计的LCD2004液晶控制显示模组，建模过程严格遵循实物测绘尺寸与电子元器件通用安装规范，完整还原模组的装配结构与外观细节。建模阶段首先搭建核心PCB基板的基础轮廓，按照双层板的实际厚度绘制板体外形，精准定位四个安装固定孔的孔位与孔径，预留出液晶模块、旋钮编码器、功能按键的装配定位槽位，确保各元器件安装位置的公差符合实际生产装配要求。液晶显示部分按照LCD2004标准模块的尺寸建模，还原屏幕四周的黑色塑料封装边框，屏幕显示区域做哑光深蓝色材质处理，模拟液晶屏幕未通电时的视觉效果，边框与PCB板的连接卡扣结构也做了细节还原，保证装配逻辑的合理性。操控区域的旋转编码器旋钮按照实物结构建模，还原旋钮顶部的蓝色指示标识、金属固定基座以及侧边的辅助功能按键，旋钮与PCB板的连接柱结构完整呈现，清晰展示操控部件的固定方式。材质渲染阶段，PCB基板根据功能分区做差异化材质处理，左侧屏幕安装区域做绿色阻焊层材质，模拟常规PCB板的哑光绿面质感，右侧操控区域做酒红色阻焊层材质，区分不同功能电路区域，板上的金属安装孔做银色金属包边材质，还原焊盘的金属光泽；液晶边框做磨砂黑色塑料材质，旋钮部分做黑色哑光塑料搭配顶部蓝色半透明指示盖材质，金属基座做拉丝金属质感，整体渲染效果贴近实物的视觉观感。结构设计上完整呈现模组的层叠装配关系，从底层PCB板到中间液晶模块、上层操控元件的堆叠层次清晰，各部件之间的配合间隙符合实际装配要求，既可以用于3D打印机整机装配的结构干涉校验，也可作为3D打印配件的展示演示模型，帮助使用者理解该显示控制模组的组成结构与安装方式。
