十三毫米杯状暗铰链安装基座

　　该三维结构对应家具行业中常见的杯状暗铰链安装配合件，核心尺寸围绕13毫米杯径展开，主要用于柜门、小型箱体门、展示柜门板与侧板之间的铰接定位。现场装配时，门板内侧需要预先开出对应直径的圆形杯孔，铰链杯体沉入孔内，基座或配套连接块则承担定位、限位和螺钉固定作用，使门板在开合过程中保持稳定的旋转轨迹。

　　从使用场景看，这类小件虽然结构不复杂，却直接影响柜门的装配精度。橱柜、衣柜、实验柜、电器箱门以及小型木质或板式家具中，暗铰链需要隐藏在板材内部，外露面少，外观整洁。13毫米规格通常面向较薄门板、轻载柜门或紧凑型柜体，安装边界比常规35毫米杯铰更窄，因此孔边距、板厚余量和螺钉位置都需要在设计阶段校核。若孔位过于靠近板边，门板局部容易受力开裂；若杯孔深度不足，铰链无法沉平，关门后会产生干涉或缝隙不均。

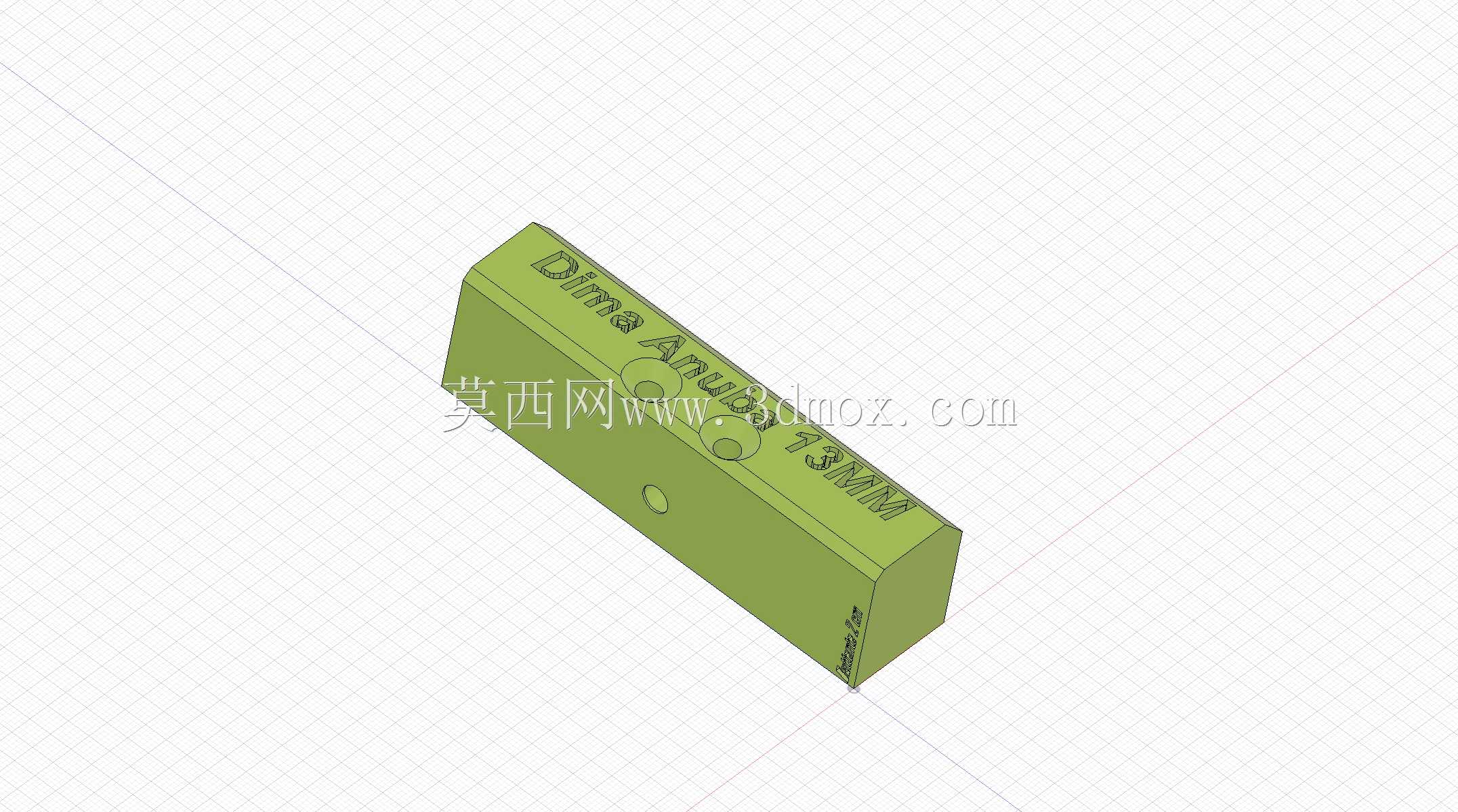

　　模型外形采用长条块状主体，侧面和顶面布置有多个孔位。孔系并非单纯装饰，而是对应铰链安装、螺钉穿入、定位销配合或调节连接的实际结构。工程建模时，应先确定门板厚度、杯孔中心到板边距离、开合角度以及侧板安装面位置，再反向约束块体长度、宽度和高度。主体上的大孔与小孔需要区分功能：大孔可用于避让铰链旋转部位或容纳杯体端部，小孔则用于紧固件通过；孔间距要与标准铰链的安装脚位匹配，不能只按视觉排列。

　　该件的设计思路偏向实用化装配。块体边缘保持规整，便于在板式家具钻孔、铣槽和预装工序中定位；顶面刻印规格字样，有助于车间分拣，避免13毫米件与其他杯径规格混料。对于需要渲染或装配演示的场景，模型保留了文字标识和孔口细节，能够清楚表达零件身份与安装方向。实际加工若采用金属件，可考虑冲压、压铸或机加工方式；若用于塑料样件，则可通过注塑或3D打印验证孔位和干涉关系。

　　安装边界方面，长条主体的长度决定了它在门板内侧占据的空间，宽度受杯孔附近有效材料限制，高度则不能超过门板背面可容纳的沉装空间。设计人员在布置时，需要同时检查门板关闭状态下块体与侧板、密封条、内衬板、柜内搁板之间的间隙。柜门旋转时，铰链杯体、连接臂和基座之间存在相对运动，若周边零件距离过近，容易在开门角度增大时发生擦碰。

　　结构校核重点不在静强度极限，而在反复开合后的连接可靠性。螺钉孔周围应保留足够壁厚，孔口不宜形成尖锐应力集中；与门板接触的底面需要平整，保证紧固后不翘动；若块体承担调节功能，则孔位可设计成微量偏心或长圆形式，为现场安装留下调整余量。对于轻载柜门，13毫米铰接系统能够满足隐蔽安装和快速装配需求；对于门板较重、使用频率高的场合，则应结合板厚和铰链承载能力重新选型。

　　在三维建模过程中，零件应以装配关系为中心，而不是单独追求外观。先建立门板、侧板和铰链运动轴线，再放入该基座件，可以直观检查杯孔深度、螺钉打入方向和旋转包络空间。孔位直径、沉孔深度、倒角和文字刻蚀都应按实际加工能力保留，避免后续出工程图时出现无法制造的细小特征。整体来看，该模型适合用于家具五金结构设计、暗铰链安装演示、柜体干涉检查以及教学场景中的孔系配合说明。
