牵引式千升容量农用风送喷药机

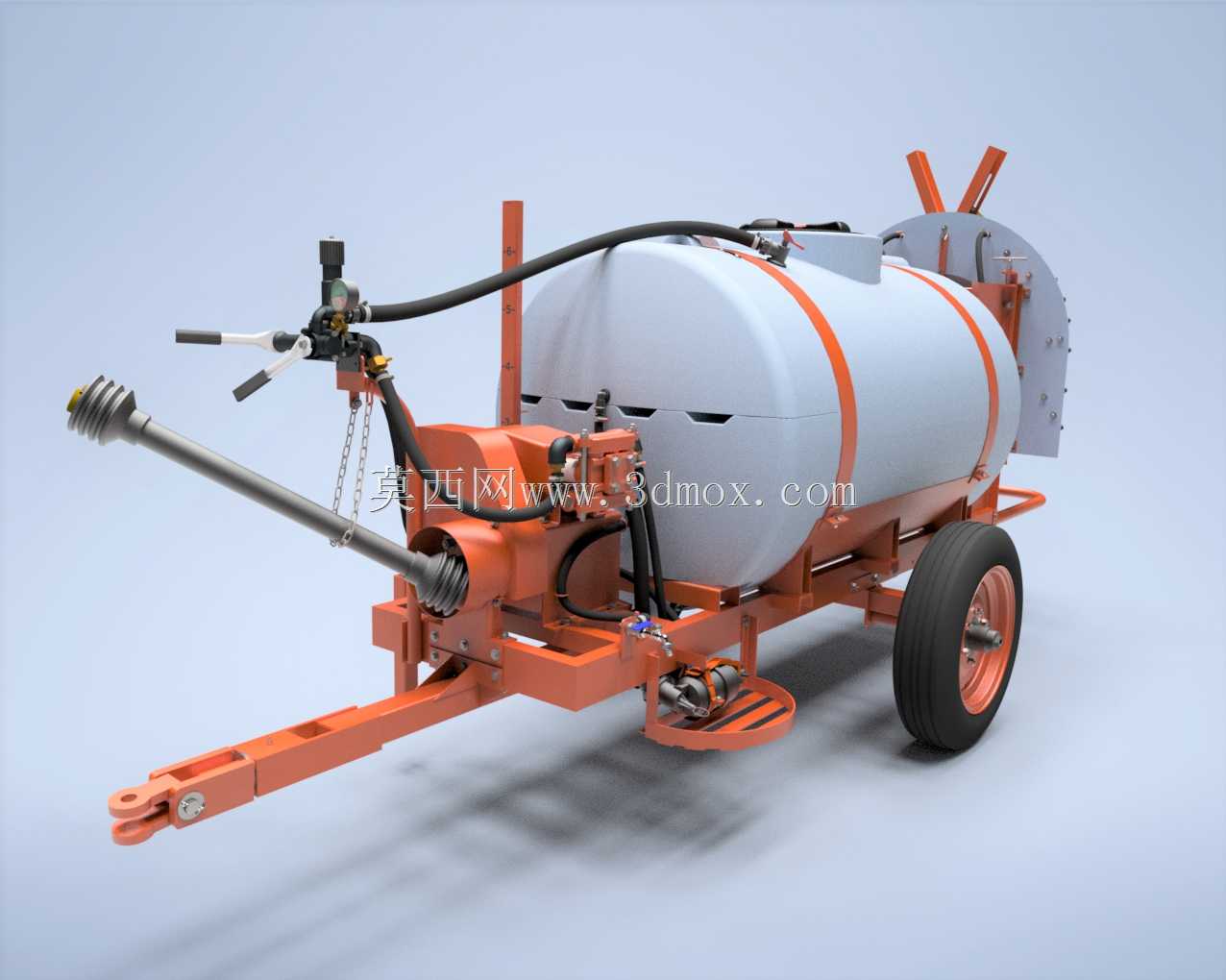

　　这款牵引式植保喷雾设备主要面向连片经济作物种植场景设计，适配咖啡园、果园、规模化大田以及多年生灌木种植区的病虫害防治作业，也可用于叶面肥喷施、园区消杀降尘等农事作业。整机采用拖挂牵引结构，前端设置标准牵引挂接架，可直接匹配农用拖拉机的后牵引点，转场时机组整体拖行，作业时由牵引设备提供行进动力，无需额外配置自走底盘，大幅降低了中小种植园区的设备采购成本。

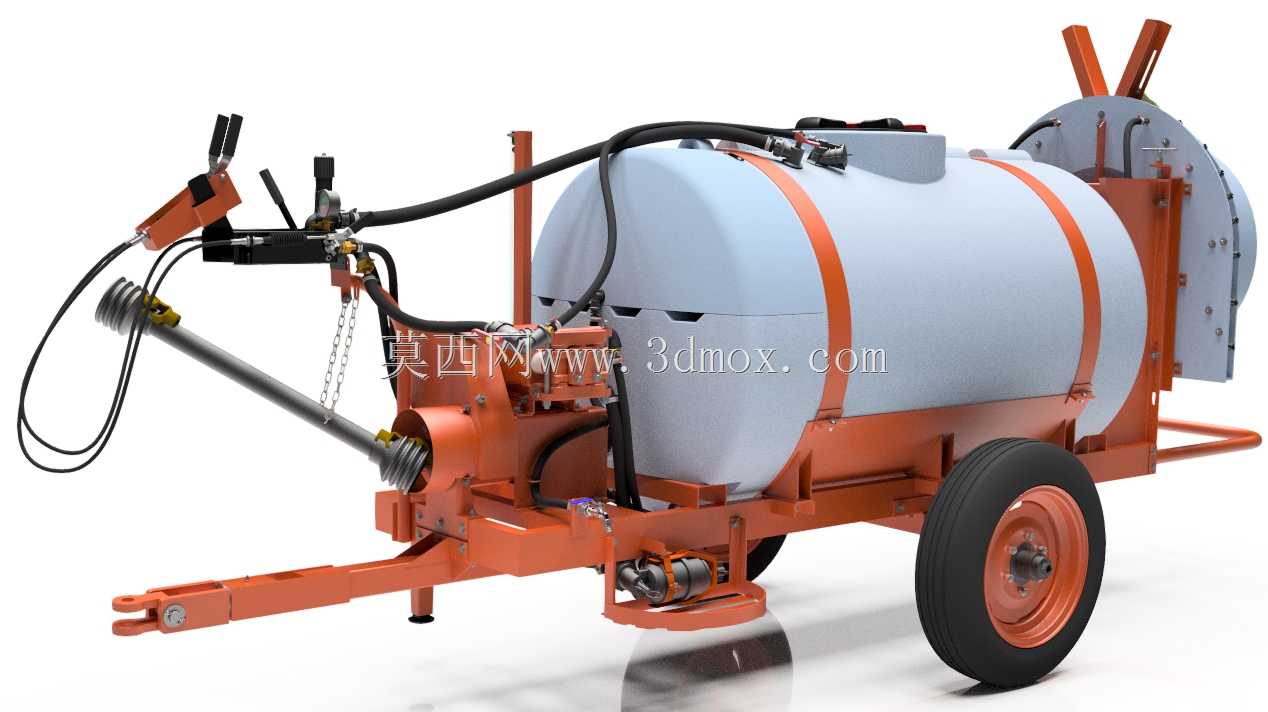

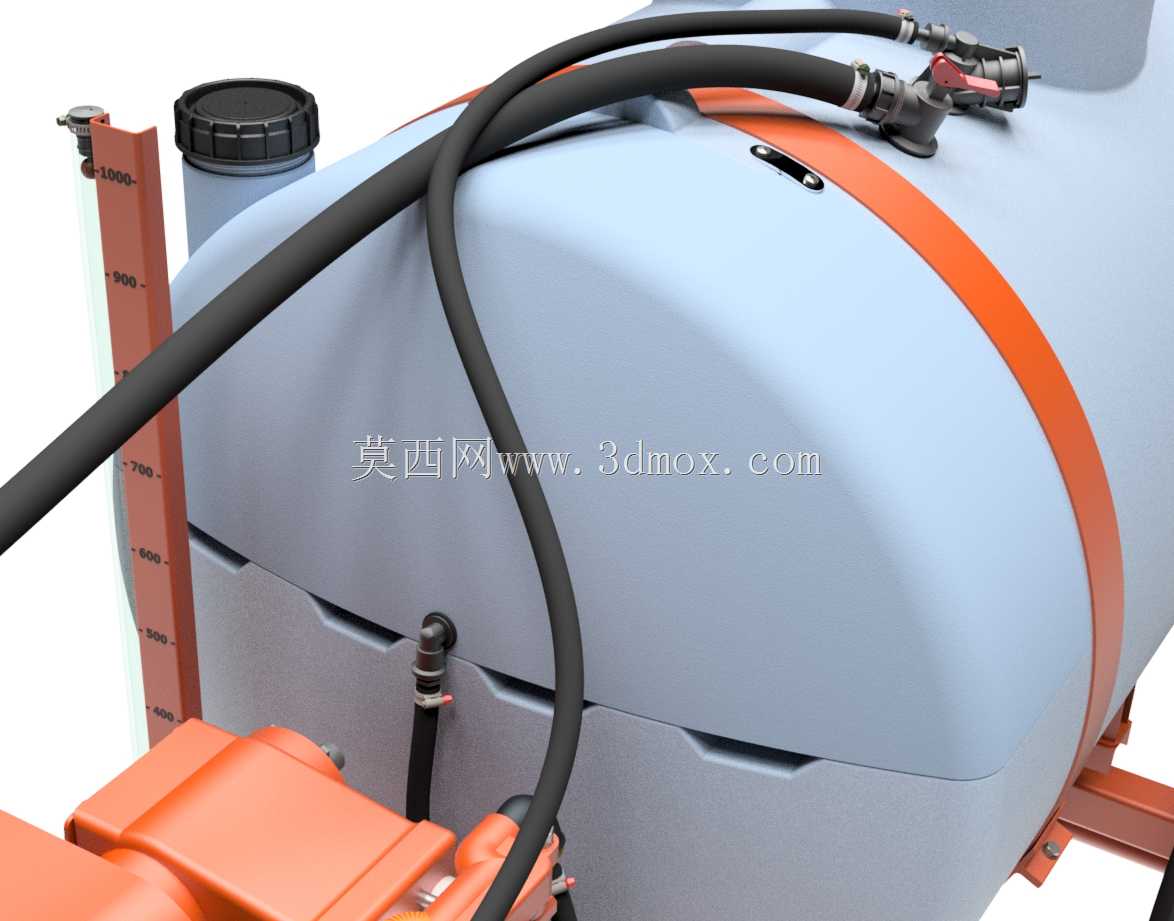

　　从整机布局来看，核心承载部分为卧式圆柱形大容量储药罐体，罐体额定储液容积为1000升，罐体采用浅灰白色耐腐材质成型，外部通过两道环形橙色金属抱箍与下方焊接机架牢牢固定，避免田间颠簸时罐体出现移位、形变。罐体顶部开设加药口与透气组件，加药口配有密封盖，加注药液时可搭配滤网阻隔杂质，防止管路堵塞；罐体侧面集成独立的清水储备腔，和主药腔物理分隔，作业结束后可利用清水对管路、泵体与喷臂进行冲洗，也可供操作人员临时清洁手部，避免高浓度农药残留腐蚀密封件。

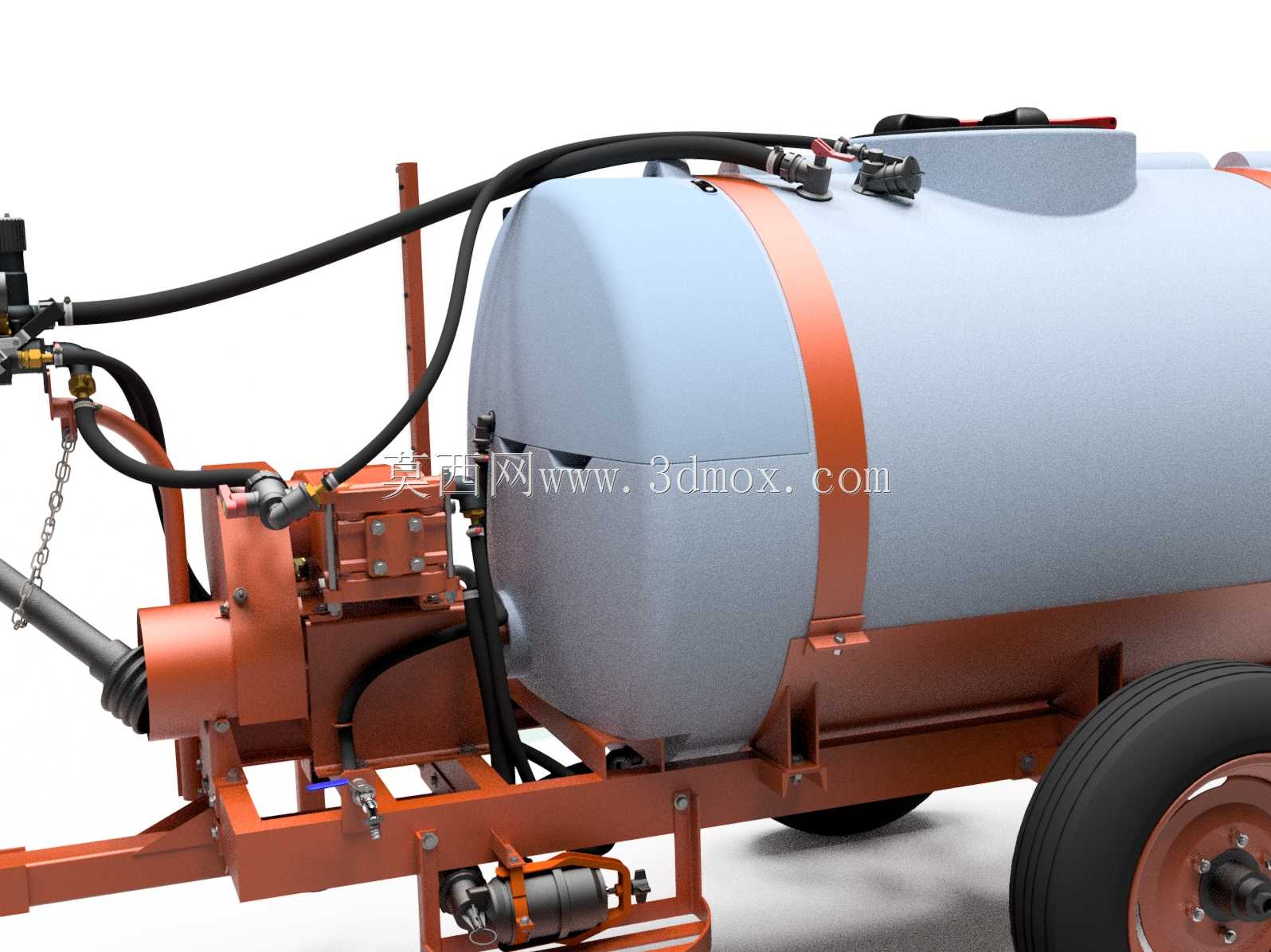

　　机架主体采用橙色型钢焊接成型，所有承力部位均做了加厚处理：牵引架从前端挂接点向后延伸，依次布置动力输入轴、加压泵组、控制阀组，中部承托储药罐体，后段安装风送送风组件与卷管机构。行走部分单侧配置大直径农用橡胶轮胎，轮毂与机架配色一致，轮胎采用深花纹农用胎，在泥泞田埂、缓坡园地都能提供足够抓地力，机架下方还设置可收放的支撑支腿，设备脱离牵引机车停放时，放下支腿即可保持整机水平稳定，无需额外搭建支撑物。

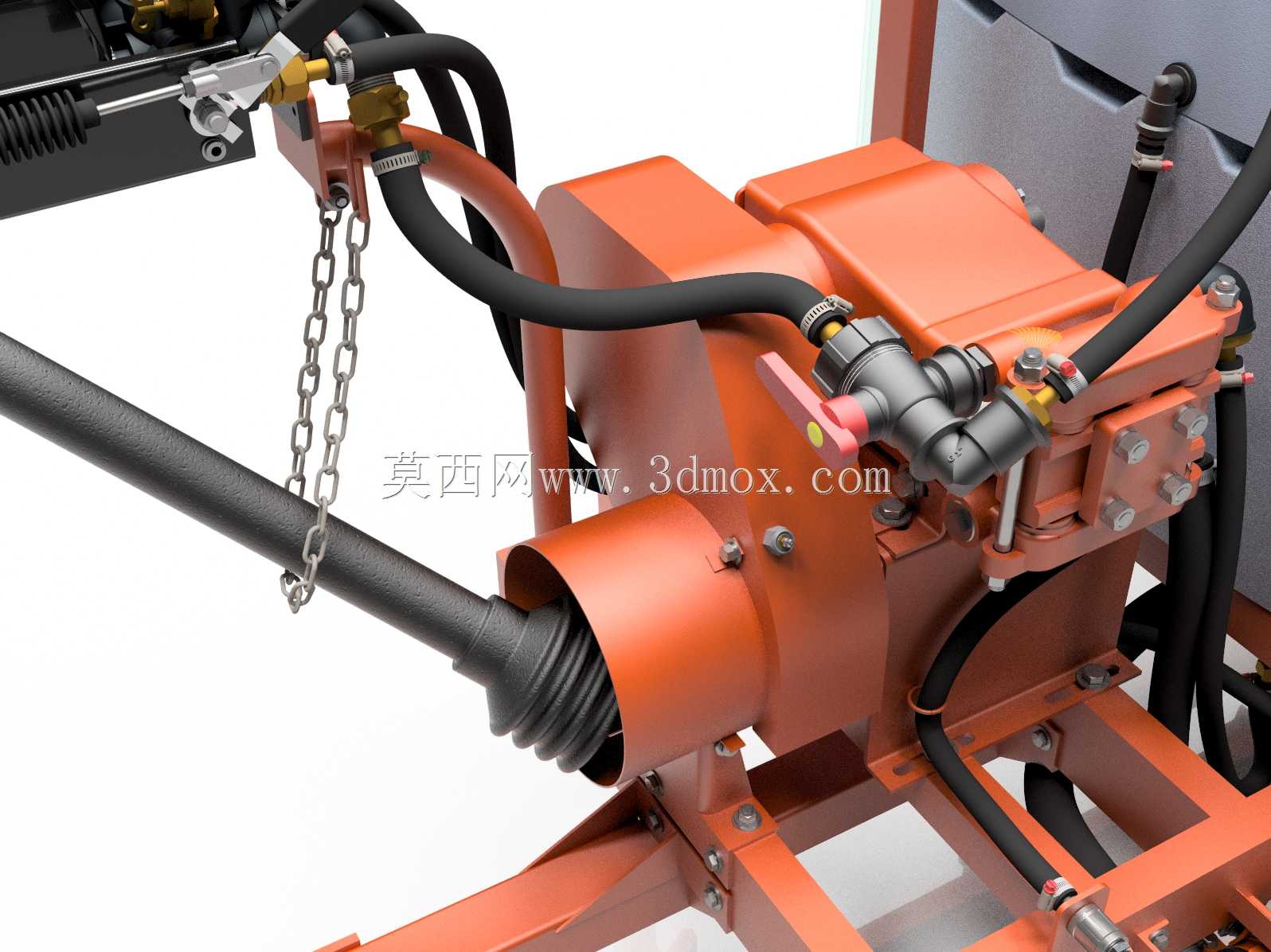

　　药液输送与喷施逻辑围绕实用化农事需求设计：牵引设备的动力输出轴通过传动轴连接到设备侧方的柱塞加压泵，泵体进出水口分别通过耐腐高压软管连接储药罐与喷施回路，管路上配置两路手动控制阀，可分别控制左右喷施回路的通断，也可根据作业幅面需求单独开启单侧喷药，避免在地头、窄行区域浪费药液。压力调节组件集成在阀组旁，操作人员可在牵引位旁直接调整喷施压力，适配不同作物的喷施需求：苗期作物调低压力减小雾滴冲击力，避免打伤嫩梢；成龄果树调高压力提升雾滴穿透性，让药液附着到树冠内部叶片背面。所有操控手柄均通过拉线延伸到靠近牵引架的操作位，作业人员无需走到设备尾部即可完成开关、调压操作，田间使用时调整效率更高。

　　设备尾部搭载轴流式风送喷雾组件，大型风筒内置导流风机，喷施时风机产生高速定向气流，将喷嘴雾化后的药液进一步撕裂为细小雾滴，并裹挟雾滴输送到作物冠层内部，相比传统无风机喷杆，风送结构的雾滴附着均匀度更高，漂移量更小，尤其适合枝叶茂密的果园、咖啡园，能够让药液穿透外层叶片到达内膛枝。风筒旁集成软管卷盘，盘绕长距离高压喷施软管，配套手持喷杆，在机组无法驶入的密植区域、地块边角，操作人员可拉出软管手动补喷，消除作业盲区。

　　建模过程中各部件的装配边界完全还原实机逻辑：牵引挂接点的离地高度、牵引轴的摆动余量都按照通用农用拖拉机的牵引接口尺寸预留，避免挂接时出现运动干涉；轮胎与机架、罐体之间预留足够的跳动间隙，应对田间不平路面的轮胎上下行程；管路走线全部沿机架型钢边缘布置，通过管卡固定，远离动力传动轴等旋转部件，防止作业中软管被磨损。整机宽度控制在常规农用机具的通行尺寸范围内，能够顺利通过乡村道路与园间作业道，罐体的重心设计在轮胎轴线附近，拖行时前后配重均衡，不会出现牵引头上翘或尾部下沉的问题。机架上的所有铰接点、固定安装位都预留了对应的连接孔位，焊接件的倒角、紧固件的装配位置都按实际加工逻辑呈现，结构设计人员可直接参考该布局调整不同容量版本的喷药机结构，选型人员也可通过模型直观判断设备的挂接适配性与作业覆盖能力。
